기기명 (Instrument) : 소형 Twin 아날로그 타이머
제작회사 (Manufacturer) : Autonics (오토닉스)
형식 (Model) : ATS8W/ATS11W Series (ATS8W-11 / ATS8W-41 / ATS8W-13 / ATS8W-43 / ATS11W-11 / ATS11W-41 / ATS11W-13 / ATS11W-43 / ATS8W-21 / ATS8W-23 / ATS11W-21 / ATS11W-23)
세부내용 (Description) :
소형 Twin 아날로그 타이머 ATS8W/ATS11W 시리즈는 ON/OFF 시간을 별도로 설정 가능한 Twin 타이머로서, 6가지의 동작 모드와 12가지 시간 범위로 폭 넓은 환경에 적용 가능합니다.
주요 특징
- 폭 넓은 전원전압 범위
100-240VAC 50/60Hz, 24-240VDC 겸용, 24VAC 50/60Hz, 24VDC 겸용, 12VDC
- 다양한 출력동작 (6가지의 동작모드)
- 멀티 시간 범위 (12가지 시간 범위)
- ON/OFF 시간을 별도로 설정 가능한 Twin 타이머
- 폭 41mm 전용 소켓(PS-M8)으로 밀착 설치 및 DIN rail 설치 가능(ATS8W에 해당)
- DIN 48×48mm용 전용 브라켓으로 판넬 설치 및 유지 보수 편의성 제공
첨부 (Attach)
파일내용 (The content of file) : 취급설명서 (Instruction Manual)
사진 (Picture) :
'사용설명서' 카테고리의 다른 글

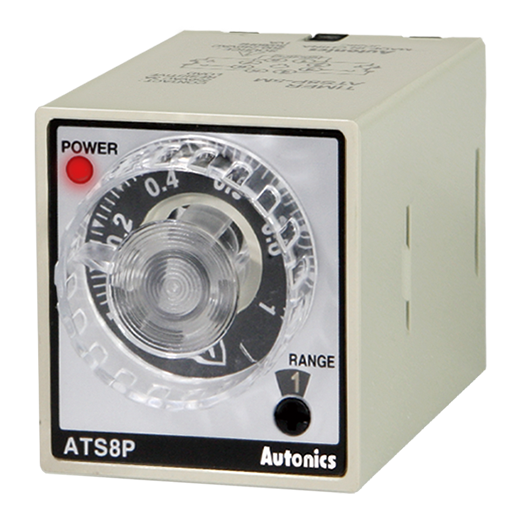

기기명 (Instrument) : 소형 Power OFF Delay 아날로그 타이머
제작회사 (Manufacturer) : Autonics (오토닉스)
형식 (Model) : ATS8P Series (ATS8P-5S / ATS8P-6S / ATS8P-5M / ATS8P-6M / ATS8P-2S / ATS8P-2M)
세부내용 (Description) :
소형 Power OFF Delay 아날로그 타이머 ATS8P 시리즈는 전원 순간 정전 및 정전시 회로 유지 및 재 스타트용으로 사용됩니다. 본 제품은 넓은 제어시간 범위를 제공해 다양한 환경에 적용 가능하며 간단한 조작으로 시간설정 및 시간 레인지를 설정할 수 있어 사용의 편의성이 향상되었습니다.
주요 특징
- 제어시간 범위(ATS8P-□S: 0.1~10초, ATS8P-□M: 0.1~10분)
- 간단한 조작으로 시간설정 및 시간 범위의 설정내용 직독 기능
- 전원전압: 100-120VAC 50/60Hz, 200-240VAC 50/60Hz, 24VAC 50/60Hz, 24VDC 겸용
- 폭 41mm 전용 소켓(PS-M8)으로 밀착 설치 및 DIN rail 설치 가능
- DIN48×48mm용 전용 브라켓으로 판넬 설치 및 유지 보수 편의성 제공
- 용도: 전원 순간정전 및 정전시 회로유지 및 재 스타트용
첨부 (Attach)
파일내용 (The content of file) : 취급설명서 (Instruction Manual)
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
기기명 (Instrument) : 소형 Star-Delta 아날로그 타이머
제작회사 (Manufacturer) : Autonics (오토닉스)
형식 (Model) : ATS8SD-4
세부내용 (Description) :
소형 Star-Delta 아날로그 타이머 ATS 시리즈는 대용량 모터 기동용으로 넓은 전원전압 범위를 제공합니다. 또한, 0.5초에서부터 100초까지 폭 넓은 시간 설정과 전환 시간을 제공합니다.
주요 특징
- 폭넓은 전원전압 범위
100-240VAC 50/60Hz, 24-240VDC 겸용
- 선택의 폭이 넓어진 설정시간과 전환시간
T1(설정시간): 0.5~100초 선택
T2(전환시간): 0.05, 0.1, 0.2, 0.3, 0.4, 0.5초 선택
- 폭 41mm 전용 소켓(PS-M8)으로 밀착 설치 및 DIN rail 설치 가능
- DIN W48×48mm용 전용 브라켓으로 판넬 설치 및 유지 보수 편의성 제공
- 용도: 대용량 Motor 기동용
첨부 (Attach)
파일내용 (The content of file) : 취급설명서 (Instruction Manual)
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
기기명 (Instrument) : 소형 Multi Function 아날로그 타이머
제작회사 (Manufacturer) : Autonics (오토닉스)
형식 (Model) : ATS series (ATS8-□1 / ATS8-□3 / ATS11-□1D / ATS11-□3D / ATS11-□1E / ATS11-□3E)
세부내용 (Description) :
소형 Multi Function 아날로그형 ATS 시리즈는 6가지 동작모드와 12가지 시간레인지는 물론, 0.초~30시간까지의 넓은 시간 설정 범위를 제공해 사용자 환경에 맞게 폭 넓게 사용 가능합니다.
주요 특징
- 폭 넓은 전원전압 범위 : 100-240VAC 50/60Hz, 24-240VDC 겸용, 24VAC 50/60Hz /24VDC 겸용, 12VDC
- 다양한 출력동작(6가지의 동작모드)
- 멀티 시간 범위(12가지 시간레인지)
- 폭넓은 시간 설정 범위(0.1초~30시간)
- 폭 41mm 전용 소켓(PS-M8)으로 밀착 설치 및 DIN rail 설치 가능(ATS에 해당)
- DIN 48×48mm용 전용 브라켓으로 판넬 설치 및 유지 보수 편의성 제공
첨부 (Attach)
파일내용 (The content of file) : 취급설명서 (Instruction Manual)
사진 (Picture) :
'사용설명서' 카테고리의 다른 글

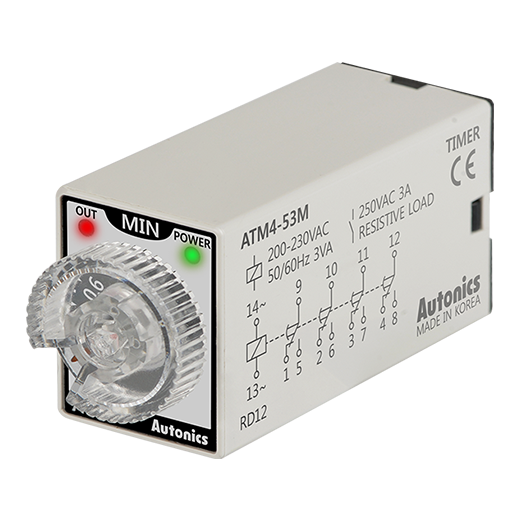

기기명 (Instrument) : 초소형 아날로그 타이머
제작회사 (Manufacturer) : Autonics (오토닉스)
형식 (Model) : ATM series (ATM4-2□S / ATM4-2□M / ATM4-23H / ATM4-5□S / ATM4-5□M / ATM4-53H / ATM4-6□S / ATM4-6□M / ATM4-63H)
세부내용 (Description) :
W21.5 X H28mm의 초소형 사이즈로 공간 제약을 최소화한 아날로그 타이머 ATM 시리즈는 모델에 따라 0.1초에서 3시간까지, 총 11개의 시간 범위와 함께 다양한 전원 전압을 지원합니다. 또한, 4c(4PDT) 접점으로 4개의 출력을 동시에 사용할 수 있으며, 다이얼을 이용한 간편한 시간 설정으로 사용자의 편의성이 향상되었습니다.
주요 특징
- 초소형 사이즈 실현(W21.5×H28×L59.3mm)
- 4c(4PDT) 접점(250VAC, 3A)
- 고정도 시간 제어
- 다이얼을 사용한 간편한 시간 설정
- 다양한 시간 범위 : 0.1초~3시간(11개 시간 범위, 모델로서 구분)
- 전원전압
ATM4-2: 24VDC
ATM4-5: 220VAC 50/60Hz
ATM4-6: 110VAC 50/60Hz
첨부 (Attach)
파일내용 (The content of file) : 카탈로그 (Catalog)
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
Leader / LV 5152_Multi Format Waveform Monitor (0) | 2019.09.03 |
---|---|
Shibasoku / TG39A series_Multi Test Signal Generator (0) | 2019.09.03 |
Tektronix / 1740A, 1750A, 1760 Series_Waveform Vector Monitor (Data Sheet) (0) | 2019.05.08 |
Agilent / 3000 series_Oscilloscope (Data Sheet) (0) | 2019.05.08 |
TES / 1319A_Thermometer (0) | 2019.05.07 |

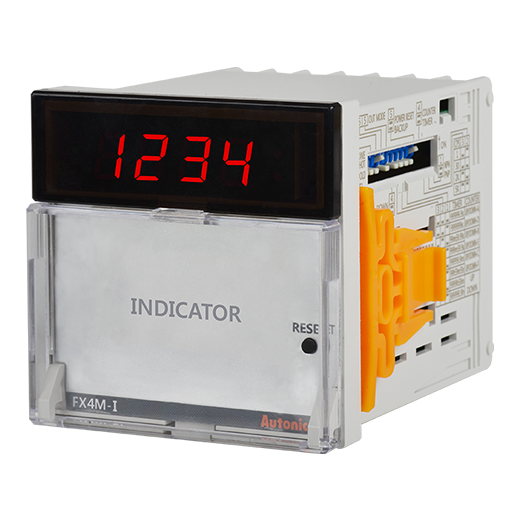

기기명 (Instrument) : 표준형 디지털 카운터/타이머
제작회사 (Manufacturer) : Autonics (오토닉스)
형식 (Model) : FXM series (FX4M-1P4 / FX4M-2P4 / FX4M-I4 / FX6M-1P4 / FX6M-2P4 / FX6M-I4 / FX8M-1P4 / FX8M-I4), FXH series (FX4H-1P4 / FX4H-2P4)
세부내용 (Description) :
DIN W72×H72, W48×H96mm의 가ㆍ감산 카운터/타이머 FXM/FXH 시리즈는, 1cps/30cps/2kcps/5kcps의 계수 속도 지원 및 DIP 스위치를 이용하여 NPN/PNP 입력 선택이 가능한 카운터/타이머 겸용 제품입니다. 본 모델은 가산/감산/가감산 입력동작 모드 설정이 가능하여 사용자 작업 환경에 따라 폭넓게 적용할 수 있으며, 불휘발성 반도체를 사용해 10년의 정전 보상 기능을 실현한 제품으로, 더욱 안정적인 구동이 가능합니다.
주요 특징
- 계수속도 : 1cps/30cps/2kcps/5kcps
- 전압(PNP) 입력/무전압(NPN) 입력 선택 기능
- 입력모드 : 가산, 감산, 가감산
- 전원전압 : 100-240VAC 50/60Hz
- RESET 키로 소수점, 시/분/초 구분점 설정 기능
- DIP 스위치에 의한 카운터/타이머 선택
카운터
- 다양한 입/출력 모드(입력 : 20가지, 출력 : 18가지)
타이머
- 다양한 출력 모드(16가지)
- 폭넓은 시간 설정 범위
8자리 모델 : 0.01초~99999시간 59.9분
6자리 모델 : 0.01초~99999.9시간
4자리 모델 : 0.01초~9999시간
- 출력 : 표시전용, 1단 설정, 2단 설정
첨부 (Attach)
파일내용 (The content of file) : 취급설명서 (Instruction Manual)
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
기기명 (Instrument) : 디지털 카운터/타이머 (표시전용)
제작회사 (Manufacturer) : Autonics (오토닉스)
형식 (Model) : FXY series (FX4Y-I2 / FX4Y-I4 / FX6Y-I2 / FX6Y-I4)
세부내용 (Description) :
DIN W72×H36mm의 표시전용 가ㆍ감산 카운터/타이머 FXY 시리즈는, 1cps/30cps/2kcps/5kcps의 계수 속도를 지원하는 카운터/타이머 겸용 제품으로, 다양한 가산/감산 입력동작 모드 설정이 가능하여, 사용자 작업 환경에 따라 폭넓게 적용할 수 있습니다.
주요 특징
- 계수속도 : 1cps/30cps/2kcps/5kcps
- 전압(PNP) 입력/무전압(NPN) 입력 선택 기능
- 입력모드 : 가산, 감산, 가감산
- RESET 키로 소수점, 시/분/초 구분점 설정 기능
- 폭넓은 전원전압 : 100-240VAC 50/60Hz, 24VAC 50/60Hz, 24-48VDC 겸용
- DIP 스위치에 의한 카운터/타이머 선택
- 케이스 색상 변경(미색 → 흑색)
카운터
- 다양한 입력 모드(입력 : 20가지)
타이머
- 폭넓은 시간 설정 범위-6자리 모델 : 0.01초~99999.9시간/4자리 모델 : 0.01초~9999시간
첨부 (Attach)
파일내용 (The content of file) : (취급설명서_Instruction Manual)
사진 (Picture) :
'사용설명서' 카테고리의 다른 글

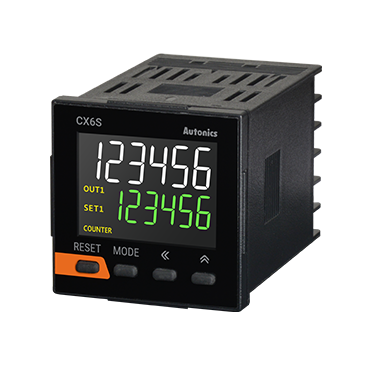

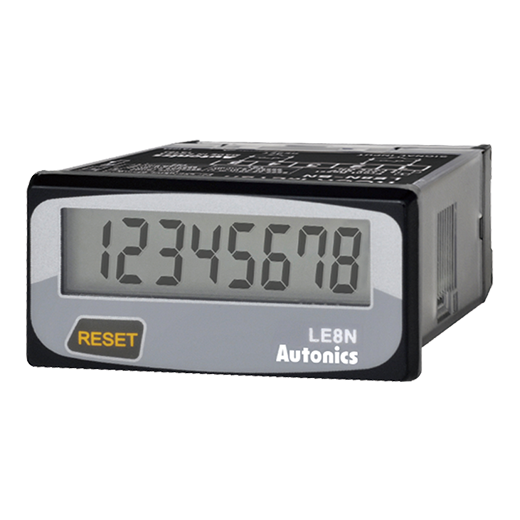

기기명 (Instrument) : LCD 디스플레이 카운터/타이머
