Autonics / LE4S series_LCD 디지털 타이머 (취급설명서_Instruction Manual)

반응형

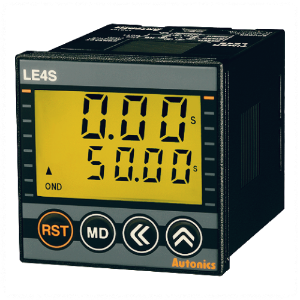

기기명 (Instrument) :  LCD 디지털 타이머

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  LE4S series (LE4S / LE4SA)

2017.12.07 - [사용설명서] - Hanyoung Nux / GExN Series_디지털 카운터, 타이머 (사용설명서)

Hanyoung Nux / GExN Series_디지털 카운터, 타이머 (사용설명서)

세부내용 (Description) :

디지털 LCD 타이머 LE4S 시리즈는 출력 동작 모드 선택 시 설정 값과 시간레인지 개별 설정이 가능하며, 시간 레인지 선택 세분화로 0.001초 단위까지 설정이 가능해 보다 정확한 타이밍 솔루션이 가능합니다.

주요 특징
 - 콤팩트 설계를 통한 설치 공간 절감 : 깊이 기준 기존대비 약 22% 소형화(판넬 후면 길이 56mm)
 - Flicker(FK, FK I) 또는 ON-OFF Delay(ON OFF D, ON OFF D I) : 출력 동작 모드 선택 시 설정값과 시간레인지 개별 설정 가능
 - Flicker 1 모드 추가(LE4SA)
 - One-shot 출력 시간(0.01~99.99sec) 설정 가능(기존 0.5초 고정)
 - 시간 레인지 선택 세분화(9.999sec 추가) : 0.001초 단위로 설정 가능
 - 최소 입력 시간 선택 가능 : 1ms/20ms 중 선택(LE4S)
 - 복귀 시간 향상 : 100ms
 - Backlight ON/OFF 기능
 - 폭넓은 시간 레인지(0.01sec~9999hour)
 - 설정 데이터 보호를 위한 Lock 장치
 - Soft Touch 설정 방식
 - Backlight 내장으로 선명한 표시부

Autonics LE4S 시리즈와 LE4SA 시리즈는 LCD 디지털 타이머로, 산업 자동화 시스템에서 타이밍 제어 및 설정을 관리하는 데 유용한 제품입니다. 이 타이머는 다양한 시간 설정 기능과 직관적인 디스플레이를 제공하여 사용자가 간편하게 제어할 수 있도록 돕습니다. 아래는 LE4S와 LE4SA 시리즈의 사양과 장단점을 설명한 내용입니다.

2017.12.07 - [사용설명서] - Hanyoung Nux / GE Series_디지털 카운터, 타이머 (사용설명서, Catalog)

Hanyoung Nux / GE Series_디지털 카운터, 타이머 (사용설명서, Catalog)

1. Autonics LE4S LCD 디지털 타이머

사양:

• 디스플레이: 4자리 LCD 디스플레이, 명확하고 직관적인 화면 제공
• 타이머 타입: 온/오프, 펄스, 지연, 반복, 타이밍 선택 가능한 다양한 모드
• 시간 범위: 0.01초 ~ 9999분까지 다양한 시간 설정 지원
• 정밀도: ±0.1% (시간 정확도)
• 입력 전압: 100-240V AC
• 출력: 릴레이 출력, SSR 출력 가능
• 사용 온도 범위: -10°C ~ 50°C
• 설치 타입: 패널 장착 (48 x 48mm 크기)
• 기능: 다양한 타이머 모드 (ON/OFF 타이밍, 반복 타이밍, 펄스 타이밍 등)
• 기타 기능: 백라이트 기능으로 어두운 환경에서도 쉽게 읽을 수 있음

장점:

1. 다양한 타이머 모드: LE4S는 온/오프, 펄스, 지연 및 반복 타이밍 등 다양한 설정을 제공하여 여러 자동화 시스템에서 요구되는 다양한 시간 제어 작업을 지원합니다. 이를 통해 다양한 산업 환경에서 유연하게 사용할 수 있습니다.
2. 직관적인 LCD 디스플레이: 4자리 LCD 디스플레이는 설정된 시간을 직관적으로 표시하여, 사용자에게 명확한 정보를 제공합니다. 백라이트 기능을 통해 어두운 환경에서도 쉽게 확인할 수 있습니다.
3. 높은 정밀도: ±0.1%의 높은 시간 정확도를 제공하여 정밀한 타이밍 제어가 필요할 때 매우 유용합니다.
4. 공간 절약 및 설치 용이: 48x48mm의 소형 사이즈로 패널에 장착하기에 적합하며, 공간이 제한된 시스템에도 쉽게 설치할 수 있습니다.
5. 경제적인 가격: 기본적인 타이밍 기능을 제공하면서도 가격이 경제적이므로, 예산을 고려한 솔루션을 찾는 사용자에게 적합합니다.

단점:

1. 제한된 고급 기능: LE4S는 기본적인 타이밍 기능을 제공하므로 고급 기능이나 복잡한 시간 제어가 필요한 경우에는 부족할 수 있습니다. 예를 들어, 다채로운 시간 대역을 동시에 관리하는 기능이 제한적입니다.
2. 출력 옵션 제한: 릴레이 출력과 SSR 출력만 지원하므로, 복잡한 제어 시스템에서는 추가적인 출력 옵션이 필요할 수 있습니다.

2019.07.25 - [사용설명서] - Autonics / LE8N series_소형 LCD 디지털 타이머(표시전용) (취급설명서_Instruction Manual)

Autonics / LE8N series_소형 LCD 디지털 타이머(표시전용) (취급설명서_Instruction Manual)

2. Autonics LE4SA LCD 디지털 타이머

사양:

• 디스플레이: 4자리 LCD 디스플레이, 명확하고 직관적인 화면
• 타이머 타입: 온/오프, 펄스, 지연, 반복, 타이밍 선택 가능한 다양한 모드
• 시간 범위: 0.01초 ~ 9999분 (LE4S와 동일)
• 정밀도: ±0.1%
• 입력 전압: 100-240V AC
• 출력: 릴레이 출력, SSR 출력
• 설치 타입: 패널 장착 (48 x 48mm 크기)
• 기타 기능: 백라이트 기능, 디지털 입력, 높은 내구성 (기계적 내구성 증가)
• 사용 온도 범위: -10°C ~ 50°C
• 특징: LE4S 모델에 비해 고급 디지털 입력 기능이 추가되어 있으며, 높은 내구성을 자랑합니다.

장점:

1. 고급 디지털 입력 기능: LE4SA는 디지털 입력을 지원하여, 더 다양한 자동화 시스템에 쉽게 통합될 수 있습니다. 이를 통해 외부 신호를 기반으로 더 정밀한 시간 제어가 가능합니다.
2. 내구성이 강화된 설계: LE4SA는 기계적 내구성이 개선되어 더 고온, 고습, 먼지 등 다양한 환경에서도 안정적인 작동을 보장합니다. 따라서 더 까다로운 환경에서의 사용이 가능합니다.
3. 다양한 타이머 모드 및 정확한 타이밍 제어: LE4SA 역시 LE4S와 마찬가지로 여러 타이머 모드를 지원하며, ±0.1%의 시간 정확도를 제공합니다. 이는 고정밀 시간 제어가 필요한 산업 현장에 적합합니다.
4. 백라이트 기능: 어두운 환경에서도 디스플레이를 쉽게 확인할 수 있어, 작업 환경에 상관없이 사용이 용이합니다.
5. 경제성: LE4SA는 가격 대비 높은 기능을 제공하여, 고급 기능을 필요로 하는 시스템에서도 효율적인 선택이 될 수 있습니다.

단점:

1. 출력 옵션 제한: LE4SA는 릴레이와 SSR 출력만 제공하며, 더 많은 출력 옵션이나 다양한 인터페이스를 요구하는 고급 제어 시스템에서는 제약이 있을 수 있습니다.
2. 고급 기능의 필요성: 일부 사용자에게는 디지털 입력 및 내구성 강화 기능이 추가된 점이 장점이지만, 단순한 타이밍 제어만 필요한 경우에는 다소 불필요한 기능일 수 있습니다.

2019.07.25 - [사용설명서] - Autonics / FSE series_8핀 플러그 타입 디지털 타이머 (썸휠 스위치형) (취급설명서_Instruction Manual)

Autonics / FSE series_8핀 플러그 타입 디지털 타이머 (썸휠 스위치형) (취급설명서_Instruction Manual)

결론

Autonics LE4S와 LE4SA 시리즈는 모두 LCD 디지털 타이머로, 다양한 타이밍 기능과 높은 정확도를 제공하여 자동화 시스템에서 필수적인 역할을 합니다.

• LE4S는 기본적인 타이밍 제어와 합리적인 가격을 제공하며, 소형 사이즈와 직관적인 디스플레이로 소형 자동화 시스템에 적합합니다.
• LE4SA는 고급 디지털 입력 기능과 내구성이 강화된 설계를 갖추고 있어, 더 까다로운 환경에서의 사용이나 고급 자동화 시스템에서 유리합니다.

두 모델 모두 간단한 설정과 정밀한 타이밍 제어를 제공하며, 효율적이고 경제적인 솔루션을 제공합니다. 사용자는 자신이 사용하는 시스템의 요구사항에 맞는 타이머를 선택하여 최적의 제어를 구현할 수 있습니다.

2019.08.01 - [사용설명서] - Autonics / LE7M-2 series_주간/연간 디지털 타이머 (취급설명서_Instruction)

Autonics / LE7M-2 series_주간/연간 디지털 타이머 (취급설명서_Instruction)

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

Autonics LE4SA_LCD 디지털 타이머 (취급설명서).pdf

0.81MB

Autonics LE4SA_LCD 디지털 타이머 (Instruction Manual).pdf

1.05MB

Autonics LE4S_LCD 디지털 타이머 (취급설명서).pdf

0.85MB

Autonics LE4S_LCD 디지털 타이머 (Instruction Manual).pdf

1.00MB



2019.08.01 - [사용설명서] - Autonics / LE365S-41 series_소형 주간/연간 디지털 타이머 (취급설명서_Instruction Manual)

Autonics / LE365S-41 series_소형 주간/연간 디지털 타이머 (취급설명서_Instruction Manual)

   사진 (Picture)  :
