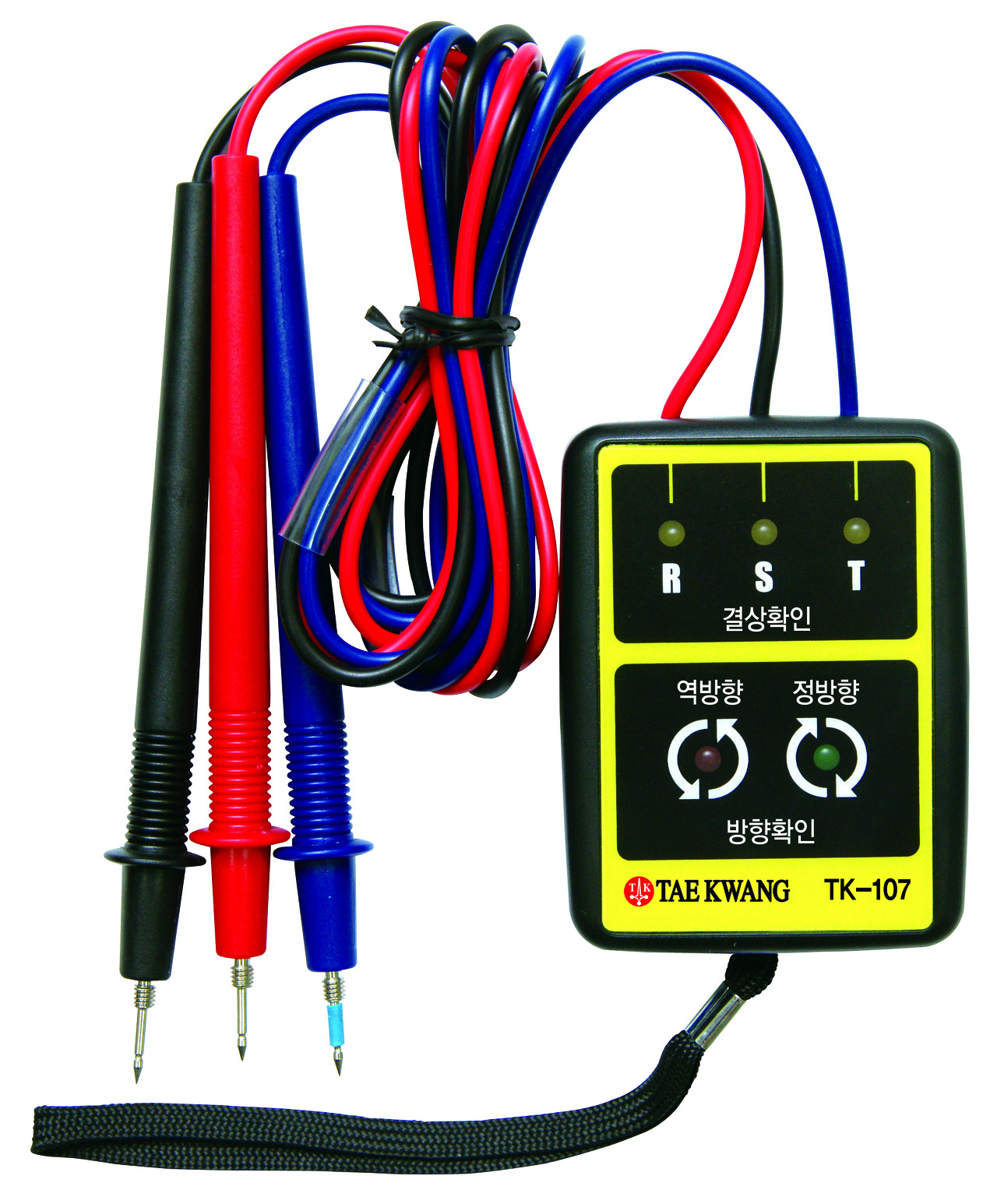

기기명 (Instrument) : 검상기 (Phase Rotation Tester)
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-107
세부내용 (Description) :
■ TK-107
* LED 램프 및 경보음에 의한 상판별 기능
* 소형 경량 휴대용이
■ Specifications
|
사 용 전 압 |
AC 200~ 480V 3상 |
|
연속사용시의 시 간 제 한 |
AC 200V : 60분 이내 AC 480V : 4분 이내 |
|
사용주파수범위 |
20Hz ~400Hz |
|
내 전 압 |
AC 2200V / 1분간 |
|
규 격 |
H80 × W59 × D23 mm(측정코드: 길이 약 1미터) |
|
중 량 |
약 200g |
|
부 속 품 |
측정용 클립×3 , 수납케이스, 사용설명서 |
첨부 (Attach)
파일내용 (The content of file) : Instruction Manual (사용설명서)
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| DICKSON / SM300, SM320, SM321, SM325, SM420_온도 데이터 로거 (0) | 2019.09.10 |
|---|---|
| DICKSON / TH700_온습도계 (0) | 2019.09.10 |
| Chekman / TESTEK-303A_디지털 온습도계 (0) | 2019.09.09 |
| Chekman / TK-307A_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |

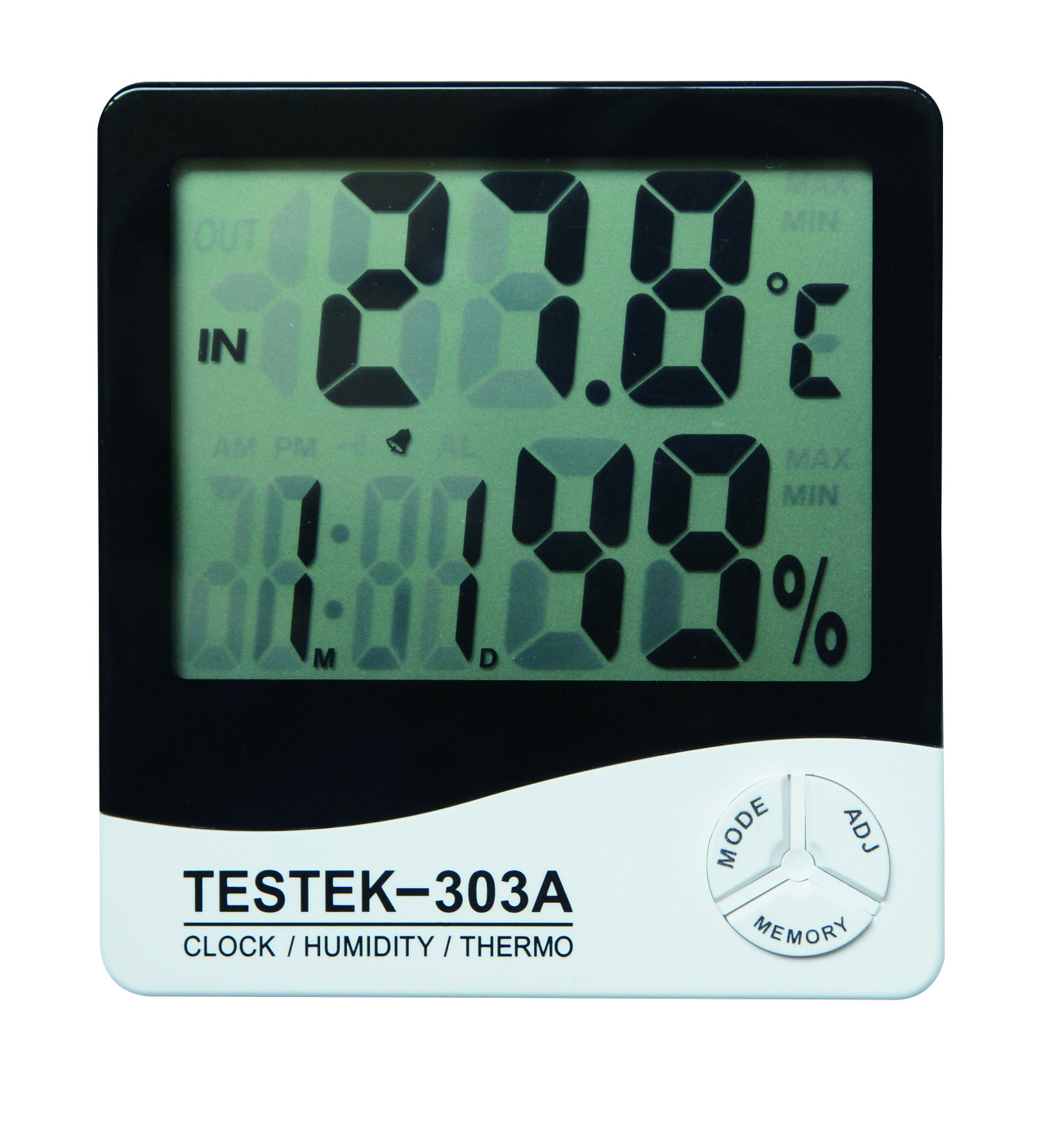

기기명 (Instrument) : 디지털 온습도계 (Digital Hygro-Thermometer)
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TESTEK-303A
세부내용 (Description) :
■ TESTEK 303 온습도계
* 대용량 화면
* 섭씨(℃), 화씨(℉),습도,날짜,시간표시
* 온도 최대, 최소값 표시 기능
-SPECIFICATION-
* TEMPERATURE -50℃~70℃
* TEMPERATURE RESOLUTION 0.1℃
* RELATIVE HUMIDITY 10%~99%
* DIMENSION : 100mm×110mm×20mm
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| DICKSON / TH700_온습도계 (0) | 2019.09.10 |
|---|---|
| Chekman / TK-107_검상기 (0) | 2019.09.09 |
| Chekman / TK-307A_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |

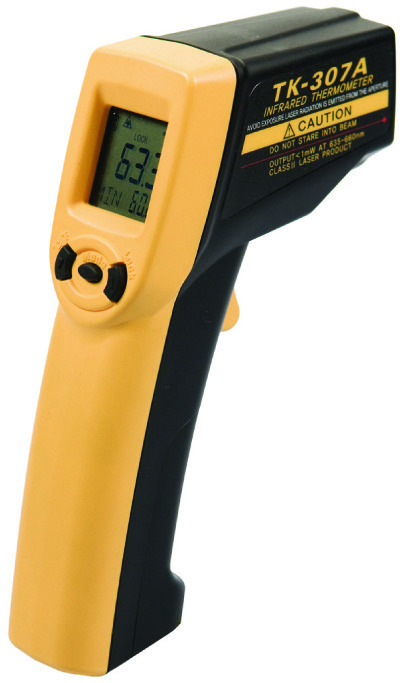

기기명 (Instrument) : 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-307A
세부내용 (Description) :
■ TK-307A 적외선온도계
* 화씨,섭씨 온도 표시
* 측정치 홀드 표시
* 배터리 전압부족 표시
* 레이져 광선 표시
* 연속측정 기능
* 백라이트 기능
[일 반 사 양]
|
측정 온도 범위 |
- 60℃ ~ 550℃ |
|
분 해 능 |
0.1℃ |
|
정 확 도 |
-60℃ ~ 0℃ ± 2℃ 0℃ ~ 550℃ F.S ± 2% 또는 2℃ 중 큰쪽 |
|
측정거리(D) : 측정면적(S)비율 |
12 : 1 |
|
응답시간 (90%) |
1 초 |
|
사 용 온 도 |
0℃ ~ 50℃ |
|
보 관 온 도 |
-20℃ ~ 65℃ |
|
방 사 율 |
0.95 fixed |
|
자 동 꺼 짐 |
60초 |
|
전 원 |
AAA(1.5V) × 2pcs |
|
크기(mm) 및 무게 |
148×112×41mm, 167.5g (건전지포함) |
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TK-107_검상기 (0) | 2019.09.09 |
|---|---|
| Chekman / TESTEK-303A_디지털 온습도계 (0) | 2019.09.09 |
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-308_적외선 온도계 (0) | 2019.09.09 |

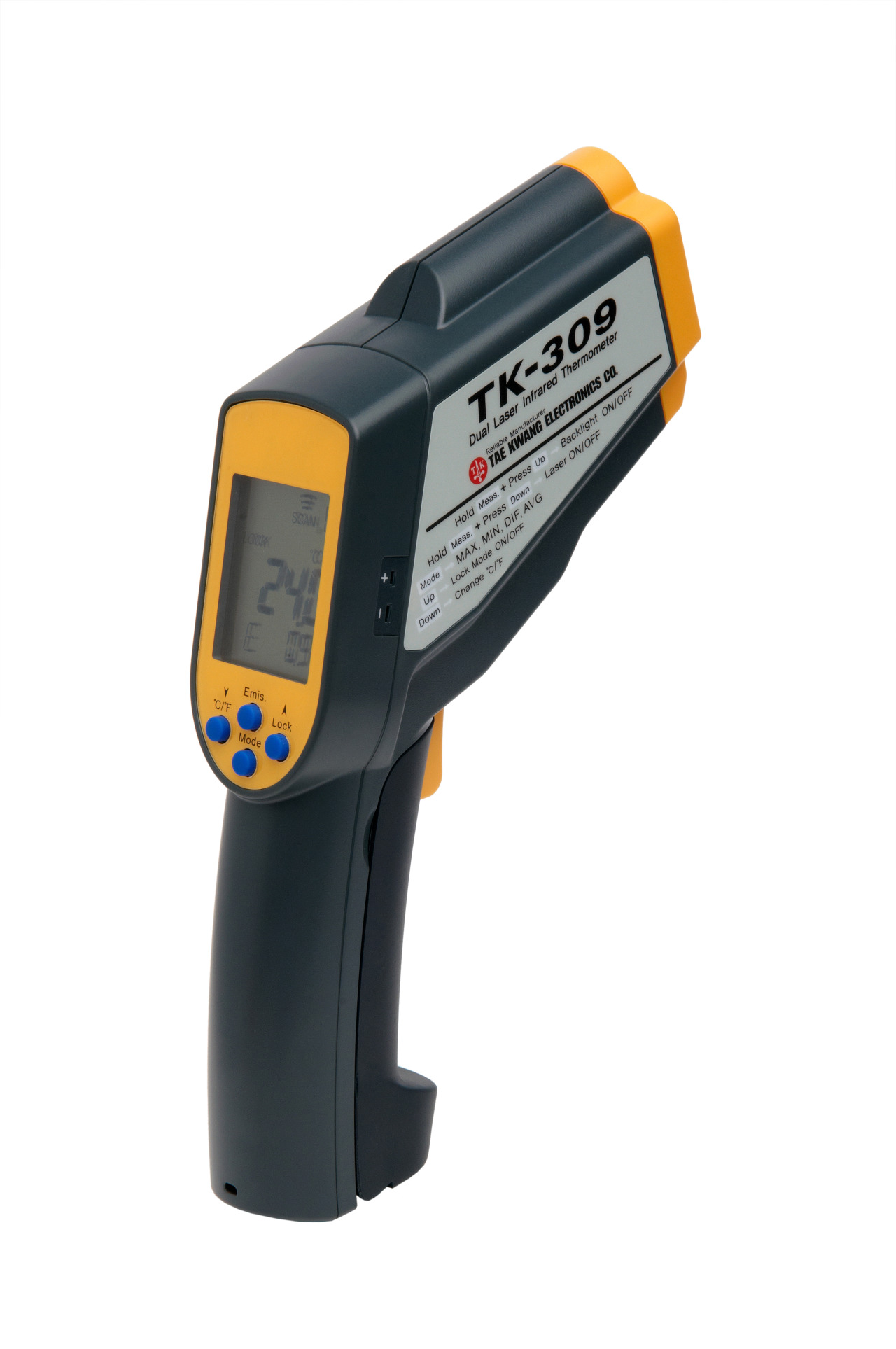

기기명 (Instrument) : 듀얼레이져 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-309
세부내용 (Description) :
■ TK-309 듀얼레이져 적외선온도계
▷ DUAL LASER 기능
▷ LED flash light 기능
▷ 화씨,섭씨 온도 표시
▷ 측정치 홀드표시
▷ 연속측정 기능
▷ 배터리 전압부족 표시
▷ 백라이트 기능
|
일 반 사 양 |
|||
|
구 분 |
적외선 스캔 기능 |
열전대 probe측정 기능 (K-type probe는 별매) |
|
|
측정 온도 범위 |
- 60℃ ~ 1500℃ (-76℉ ~ 2732℉) |
- 64℃ ~ 1400℃ (-83.2℉ ~ 2552℉) |
|
|
분 해 능 |
0.1℃ (0.1 ℉) |
||
|
정 확 도 |
측정온도표면=15~35℃ 측정환경온도:25℃ |
±1.0℃(1.8℉) |
±1% 또는 1℃(1.8℉)중 큰쪽 (Test under temb=23.6℃) |
|
측정온도표면=33~1500℃ 측정환경온도:23±3℃ |
F.S ±2% 또는 2℃(4℉) 중 큰쪽 |
||
|
자 동 꺼 짐 |
60초 |
12분 |
|
|
측정거리(D) : 측정면적(S)비율 |
50 : 1 |
||
|
방사율 범위 |
0.1에서 1까지 조정가능, (초기값 0.95) |
||
|
응답시간 (90%) |
1 초 |
||
|
사 용 온 도 |
0℃ ~ 50℃ |
||
|
보 관 온 도 |
-20℃ ~ 65℃ |
||
|
밧 데 리 수 명 |
통상180시간 , 최소 140시간 연속사용 (알카라인, 레이져와 백라이트 사용을 안할 경우) |
||
|
전 원 |
알카라인 AAA(1.5V) × 2pcs |
||
|
크기(mm) 및 무게 |
47×197×203.3mm, 386.1g(건전지포함) |
||
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TESTEK-303A_디지털 온습도계 (0) | 2019.09.09 |
|---|---|
| Chekman / TK-307A_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-308_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-305_적외선 온도계 (0) | 2019.09.09 |

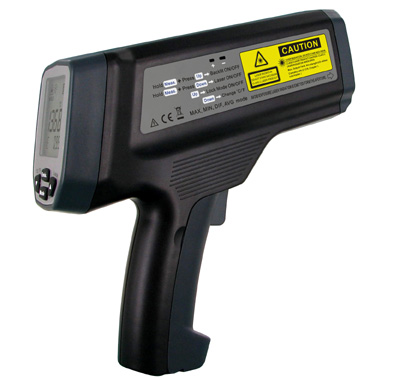

기기명 (Instrument) : 듀얼레이져 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-310
세부내용 (Description) :
■ TK-310 고온측정용 적외선온도계
▷ DUAL LASER 기능
▷ 화씨, 섭씨 온도 표시
▷ 측정치 홀드표시
▷ 연속측정 기능
▷ 배터리 전압부족 표시
▷ PRB Mode 기능
▷ 메모리 기능
▷ 백라이트 기능
|
일 반 사 양 |
||
|
구 분 |
적외선 스캔 기능 |
열전대 probe측정 기능 (K-type probe 포함) |
|
측정 온도 범위 |
200℃ ~ 2400℃ (392℉ ~ 4352℉) |
-64℃ ~ 1400℃ (-83.2℉ ~ 2552℉) |
|
분 해 능 |
0.1℃ (0.1 ℉) |
|
|
정확도 (측정환경온도:23±3℃) |
±2% |
±1% 또는 1℃(1.8℉)중 큰쪽 (Test under temb=23.6℃) |
|
자 동 꺼 짐 |
60초 |
12분 |
|
측정거리(D) : 측정면적(S)비율 |
100 : 1 |
|
|
방사율 범위 |
0.1에서 1까지 조정가능, (초기값 0.95) |
|
|
응답시간 (90%) |
1 초 |
|
|
사 용 온 도 |
0℃ ~ 50℃ |
|
|
보 관 온 도 |
-20℃ ~ 65℃ |
|
|
메 모 리 |
측정온도 및 방사율을 24개까지 저장 |
|
|
밧 데 리 수 명 |
통상180시간 , 최소 140시간 연속사용 (알카라인, 레이져 와 백라이트 사용을 안할 경우) |
|
|
전 원 |
알카라인 AA(1.5V) × 2pcs |
|
|
크기(mm) 및 무게 |
233.8×207.5×60.6mm, 550g(건전지포함) |
|
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TK-307A_적외선 온도계 (0) | 2019.09.09 |
|---|---|
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-308_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-305_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-8007, TK-8030_음향, 발광식 비접촉 검전기 (0) | 2019.09.09 |

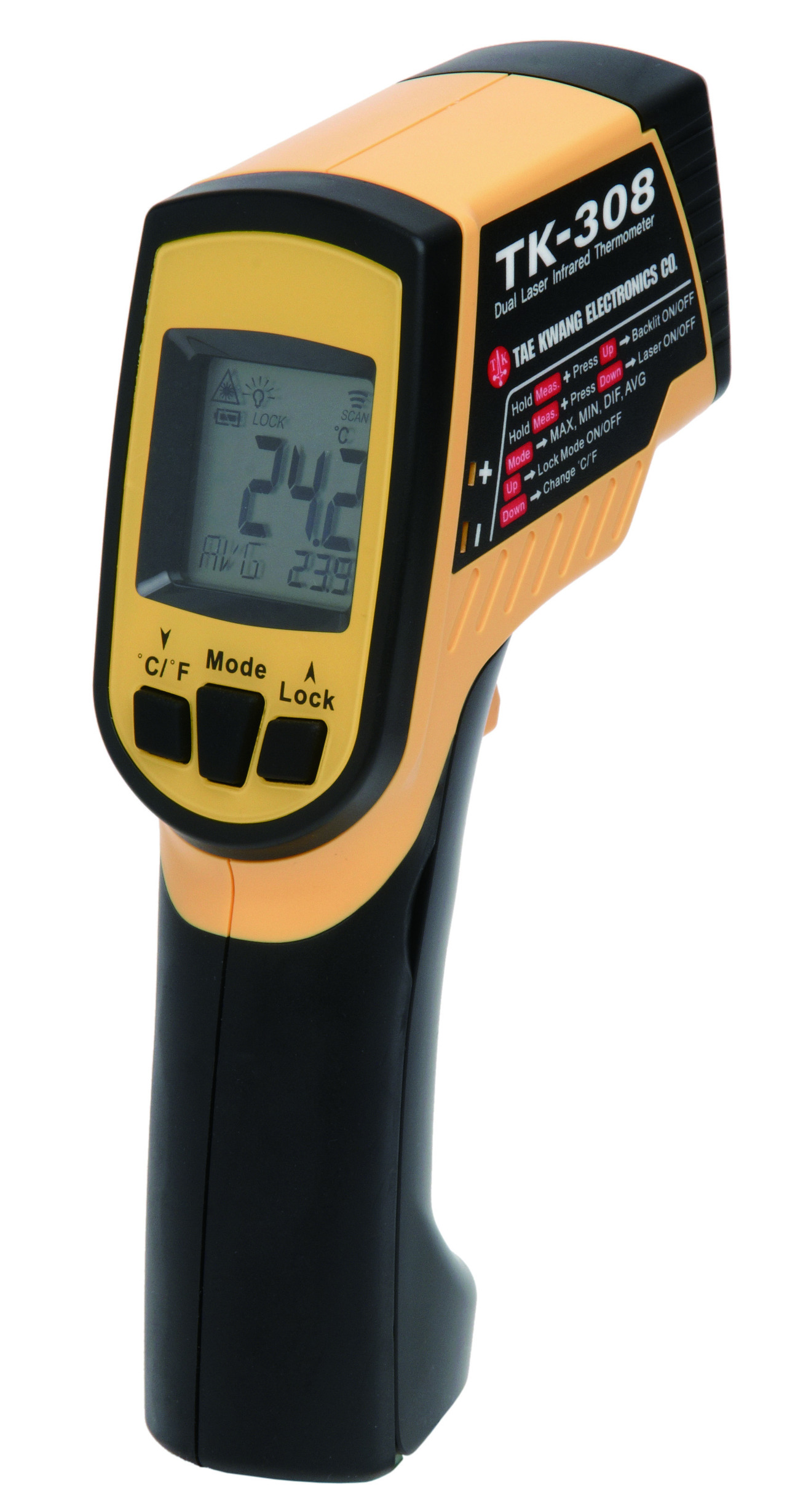

기기명 (Instrument) : 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-308
세부내용 (Description) :
■ TK-308 듀얼레이져 적외선온도계
▷ DUAL LASER 기능
▷ 화씨,섭씨 온도 표시
▷ 측정치 홀드표시
▷ 연속측정 기능
▷ 배터리 전압부족 표시
▷ 백라이트 기능
|
일 반 사 양 |
|||
|
구 분 |
적외선 스캔 기능 |
열전대 probe측정 기능 (K-type probe는 별매) |
|
|
측정 온도 범위 |
- 60℃ ~ 1000℃ (-76℉ ~ 1832℉) |
- 64℃ ~ 1400℃ (-83.2℉ ~ 2552℉) |
|
|
분 해 능 |
0.1℃ (0.1 ℉) |
||
|
정 확 도 |
측정온도표면=15~35℃ 측정환경온도:25℃ |
±1.0℃(1.8℉) |
±1% 또는 1℃(1.8℉)중 큰쪽 (Test under temb=23.6℃) |
|
측정환경온도:23±3℃ |
F.S ±2% 또는 2℃(4℉) 중 큰쪽 |
||
|
자 동 꺼 짐 |
1분 |
12분 |
|
|
측정거리(D) : 측정면적(S)비율 |
30 : 1 |
||
|
방 사 율 범 위 |
0.1에서 1까지 조정가능, (초기값 0.95) |
||
|
응답시간 (90%) |
1 초 |
||
|
사 용 온 도 |
0℃ ~ 50℃ |
||
|
보 관 온 도 |
-20℃ ~ 65℃ |
||
|
밧 데 리 수 명 |
통상180시간 , 최소 140시간 연속사용 (알카라인, 레이져와 빽라이트 사용을 안할 경우) |
||
|
전 원 |
알카라인 AAA(1.5V) × 2pcs |
||
|
크기(mm) 및 무게 |
119.2×47.5×171.8mm, 255.7g(건전지포함) |
||
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
|---|---|
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-305_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-8007, TK-8030_음향, 발광식 비접촉 검전기 (0) | 2019.09.09 |
| Chekman / TK-1500V_음향, 발광식 특고압 검전기 (0) | 2019.09.09 |

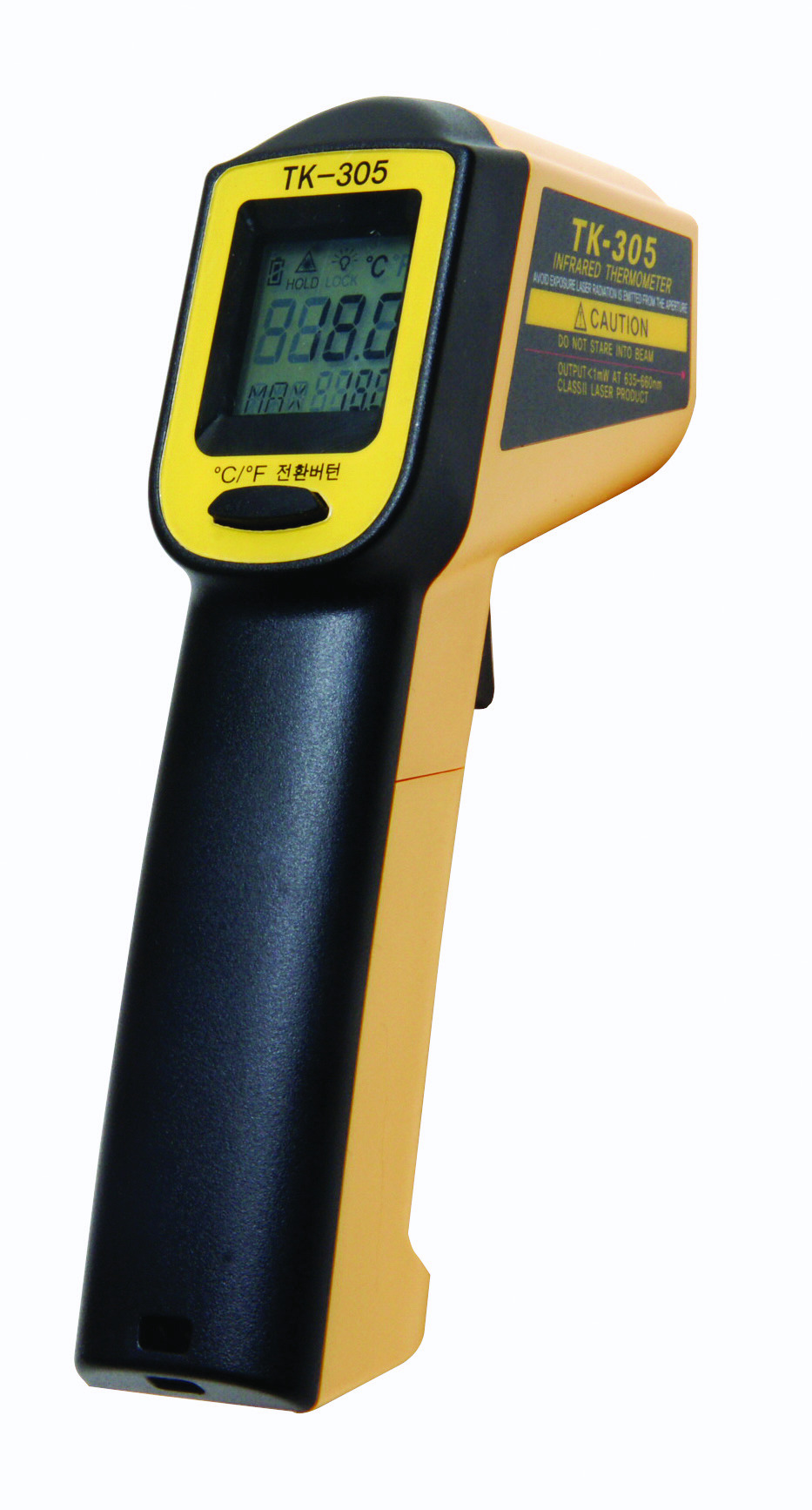

기기명 (Instrument) : 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-305
세부내용 (Description) :
■ TK-305 적외선온도계
* 간단하고 편리한 측정
* 화씨,섭씨 온도 표시
* 측정치 홀드 표시
* 배터리 전압부족 표시
* 레이져 광선 표시
* 백라이트 기능
[ 일 반 사 양 ]
|
측정 온도 범위 |
- 38℃ ~ 365℃ |
|
분 해 능 |
0.2℃ |
|
정 확 도 |
-38℃ ~ 0℃ : ± (2.5℃+0.05/ degree C) 0℃ ~ 365℃ : F.S ± 2.5% 또는 2.5℃ 중 큰쪽 |
|
측정거리(D) : 측정면적(S)비율 |
12 : 1 |
|
응답시간 (90%) |
1 초 |
|
사 용 온 도 |
0℃ ~ 50℃ |
|
보 관 온 도 |
-20℃ ~ 65℃ |
|
방 사 율 |
0.95 fixed |
|
자 동 꺼 짐 |
15초 |
|
전 원 |
AAA(1.5V) × 2pcs |
|
크기(mm) 및 무게 |
155×40×113mm, 173g (건전지포함) |
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
|---|---|
| Chekman / TK-308_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-8007, TK-8030_음향, 발광식 비접촉 검전기 (0) | 2019.09.09 |
| Chekman / TK-1500V_음향, 발광식 특고압 검전기 (0) | 2019.09.09 |
| Chekman / TK-300V_다전압 휴대용 검전기 (0) | 2019.09.09 |

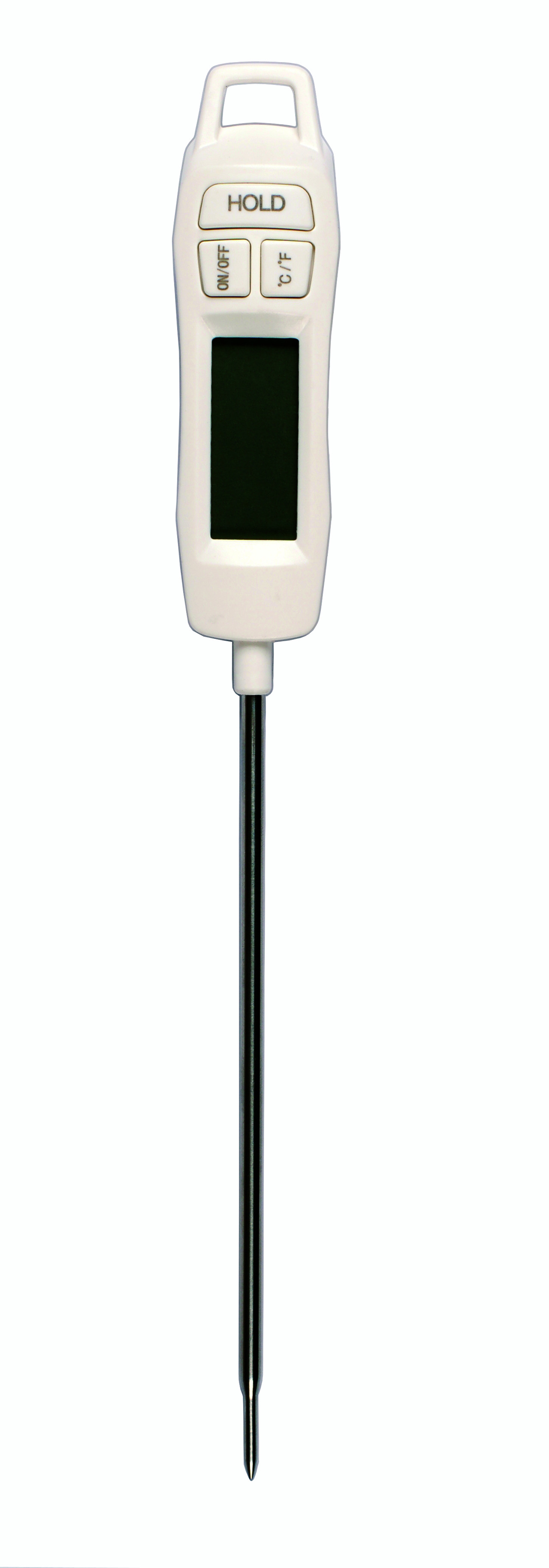

기기명 (Instrument) : 탐침온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TESTEK-301
세부내용 (Description) :
■ TESTEK-301 탐침온도계
⁃ HOLD 기능
⁃ 방수형 온도계
⁃ 넓은 온도 측정범위
⁃ 스테인레스 센서봉
⁃ ℃/℉ 선택 기능
⁃ MAX/MIN 저장기능
⁃ 자동전원꺼짐 : 12분
⁃ 센서봉 보호커버
【일 반 사 양】
|
측정 범위 |
-50℃ ~ 300℃(-58℉ ~ 572℉) |
|
정 확 도 |
±2℃ (-50℃ ~ 200℃) ±3℉ (-58℉ ~ 392℉) |
|
±3℃ (200℃ ~ 300℃) ±5℉ (392℉ ~ 572℉) |
|
|
분 해 능 |
0.1℃ |
|
응답 시간 |
1초 |
|
동작 온도 |
-10℃ ~ 50℃ |
|
크 기 |
205×23×23mm 센서봉: 125mm |
|
전 원 |
LR44×1개 |
첨부 (Attach)
파일내용 (The content of file) :
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
| Lutron / DT-2268_PHOTO/CONTACT TACHOMETER (0) | 2019.10.10 |
|---|---|
| PEM / CWT Mini, CWT MiniHF_Current Probe (0) | 2019.09.24 |
| Chekman / TK-808A_활선경보기 (0) | 2019.09.09 |
| Leader / LV 5152_Multi Format Waveform Monitor (0) | 2019.09.03 |
| Shibasoku / TG39A series_Multi Test Signal Generator (0) | 2019.09.03 |

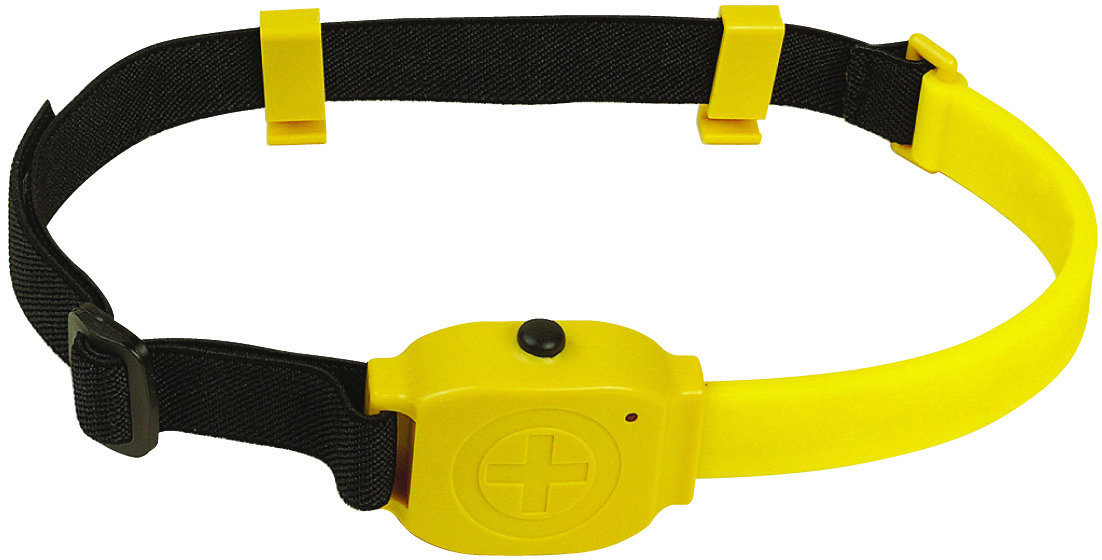

기기명 (Instrument) : 활선경보기
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-808A
세부내용 (Description) :
■ TK-808A 활선경보기
* 자체 점검 스위치
* 신축성 밴드로 팔뚝이나 안전모에 부착 용이
* S/W for Testing Mode
* Expansion & Contaction Band
* Weight 84g
* Power Source LR44 x 2pcs(3v)
* 주위 환경 및 구조에 따라 작동감지거리가 변경될 수 있음.
■ Specification
|
Voltage |
AC 80V |
AC 220V |
AC 6600V |
AC 22.9 KV |
|
Distance |
Contact in Active Line |
Contact in Active Line |
80cm±10% |
110cm±10% |
첨부 (Attach)
파일내용 (The content of file) :
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
| PEM / CWT Mini, CWT MiniHF_Current Probe (0) | 2019.09.24 |
|---|---|
| Chekman / TESTEK-301_탐침온도계 (0) | 2019.09.09 |
| Leader / LV 5152_Multi Format Waveform Monitor (0) | 2019.09.03 |
| Shibasoku / TG39A series_Multi Test Signal Generator (0) | 2019.09.03 |
| Autonics / ATM series_초소형 아날로그 타이머 (카탈로그_Catalog) (0) | 2019.08.01 |

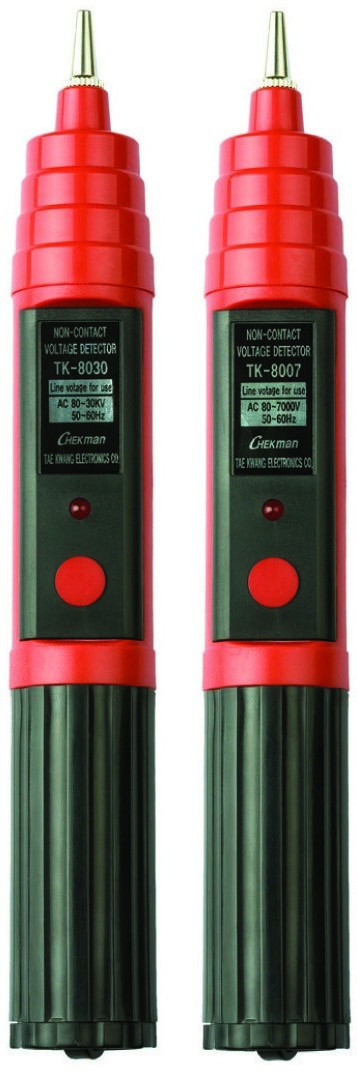

기기명 (Instrument) : 음향, 발광식 비접촉 검전기 (Non-Contact Sound Light Voltage Detector)
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-8007 / TK-8030
세부내용 (Description) :
■ TK-8007(7KV), ■ TK-8030(30KV) 비접촉식 검전기
* 저, 고압의 전압을 비접촉으로 검전
* 검전하기전 자체 작동 유무 확인
* 검전시 빛과 소리 동시 작동
* 소형 경량의 보급형
· TK-8007 : AC80-AC7000V 저압용
· TK-8030 : AC80-AC30000V 고압용
· Power supply : DC 9V, 6F22 9V x 1pc
· Length : 240㎜
· Weight : Approx. 135g
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
