기기명 (Instrument) : 산업용 멀티미터 (Digital Multimeter)
제작회사 (Manufacturer) : Fluke (플루크)
형식 (Model) : 80 series V (83 V / 87 V / 88 V)
세부내용 (Description) :
주요 기능
- 속도 조절이 가능한 모터 구동 및 기타 전기 노이즈가 발생하는 장비에서 정확한 전압 및 주파수 측정이 가능한 고유의 기능(87V)
- 열전쌍이 내장되어 있어 별도의 장비 없이도 편리하게 온도 판독이 가능(87V)
- 쉽게 설치할 수 있는 선택형 자석 걸이장치를 통해 다른 업무를 수행하는 동안 손을 자유롭게 사용할 수 있음
- 두 가지 레벨의 밝은 백라이트로 80 시리즈 V를 이전 모델보다 훨씬 더 쉽게 판독할 수 있도록 해주는 대형 디지털 디스플레이
제품 개요: Fluke 87 V 산업용 멀티미터
Fluke 80 시리즈 디지털 멀티미터 제품군은 제어실부터 공장까지 산업 기술자가 신뢰하는 디지털 멀티미터로서의 명성을 쌓아 왔습니다. 생산 현장에서 Fluke 80 시리즈는 문제를 신속하게 해결하는 데 필요한 정확도 및 고급 문제 해결 기능을 제공합니다.
로우 패스 필터 기능을 사용하여 조정 가능한 속도 모터 드라이브와 같은 전기적 노이즈 장비에서 전압 및 주파수를 정확하게 측정할 수 있습니다. 피크 캡처 기능을 사용하여 간헐적인 문제 및 과전압을 250µs만큼 빠른 속도로 검출할 수 있습니다.
또한 확신을 가지고 작업할 수 있습니다. 입력 경고 기능은 입력 잭의 잘못된 사용에 대한 경고음을 제공합니다. Fluke 80 시리즈 멀티미터는 CAT IV 600V/CAT III 1000V 환경에서 안전하게 사용할 수 있도록 독립적으로 테스트되었습니다. 8.000V를 초과하는 임펄스를 견딜 수 있어 서지 및 스파이크와 관련된 위험을 줄일 수 있습니다.
Fluke의 아이디어는 현장에서 바로 얻습니다. 사용자와 함께 원하는 작업을 수행하는 테스트 도구를 만들어 사용자에게 완전한 가치를 제공합니다. Fluke 80 시리즈 멀티미터는 미국에서 설계 및 제작되었습니다. 80 시리즈에는 제한적 평생 품질 보증이 적용됩니다. 따라서 사용자는 보다 효율적이고 빠르고 안전하게 작업할 수 있습니다.
Other useful features:
기능 |
83V |
87V |
비선형 신호의 정확한 측정을 위한 True-RMS 계측 (AC 전압/전류) |
• |
|
모터 드라이브에서 정확한 전압 및 주파수 측정을 위한 선택 가능한 필터 |
• |
|
0.05 % dc 정확도 |
• |
|
6000카운트, 3-3/4자리 |
• |
• |
4-1/2 정밀한 측정을 위한 디지털 모드(20,000카운트) |
• |
|
최대 1000 V ac 및 dc 측정 |
• |
• |
최대 30초간 20A 측정, 10A 연속 측정 |
• |
• |
온도계가 내장되어 있으므로 운반해야 할 도구가 하나 줄어듬(TC 프로브 포함) |
• |
|
최대 주파수 200kHz 및 % 듀티사이클 |
• |
• |
저항, 연속성 및 다이오드 테스트 |
• |
• |
10000μF 까지 확장된 정전 용량 범위 |
• |
• |
변동을 자동으로 캡처하는 최소/최대 경고로 최소/최대/평균 기록 |
• |
• |
250μs의 빠른 속도로 과전압을 기록하는 피크 캡처 |
• |
• |
낮은 저항 측정에서 발생하는 테스트 리드 간섭을 제거하기 위한 상대 모드 |
• |
• |
최대의 안정성을 위한 자동 및 수동 범위 설정 |
• |
• |
안정적인 판독값을 캡처하는 터치 대기로 노이즈 신호 방지 |
• |
• |
두 가지 레벨의 밝은 백라이트로 87V를 훨씬 더 쉽게 판독할 수 있는 대형 디지트 디스플레이 |
• |
• |
빠르게 변화하거나 불안정한 신호를 추적하는 아날로그 막대 그래프 |
• |
• |
입력 잭의 잘못된 사용에 대해 경고음을 제공하는 입력 경고 |
• |
• |
선택 가능한 향상된 대기 모드로 배터리 수명 연장 |
• |
• |
교정 씰을 제거하지 않고도 빠르게 배터리를 교체할 수 있는 액세스 도어 |
• |
• |
새로운 탈부착형 외부 케이스, 내장형 테스트 리드 및 프로브 보관 공간을 갖추고 있는 “클래식” 디자인 |
• |
• |
수명이 다할 때까지 품질 보증 |
• |
• |
전기 안전
모든 입력은 ANSI/ISA S82.01 2nd edition과 EN61010-1 CAT IV 600V 및 CAT III, 1000V에 따라 보호됩니다. 8.000V를 초과하는 임펄스를 견딜 수 있어 서지 및 스파이크와 관련된 위험을 줄일 수 있습니다.
펄스 폭 변조 모터 드라이브 신호를 올바르게 측정
지금까지 조정 가능한 속도 드라이브를 정확하게 측정할 수 있는 멀티미터는 없었습니다. 하지만 새로운 Fluke 87V는 이러한 복잡한 신호를 처리하도록 특별히 설계되었습니다. 잠재적 생산성 덕분에 드라이브 시스템 문제 해결에서 추측을 배제할 수 있습니다. 측정이 항상 정확합니다.
|
제품 사양: Fluke 87 V 산업용 멀티미터
사양 |
|
전압 DC |
|
최대 전압: |
1000V |
정확도: |
Fluke 83V: ±(0.1%+1) |
Fluke 87V: ±(0.05%+1) |
|
최대 분해능: |
Fluke 83V: 100µV |
Fluke 87V: 10µV |
|
전압 AC |
|
최대 전압: |
1000V |
정확도: |
Fluke 83V: ±(0.5%+2) |
Fluke 87V: ±(0.7%+2) 실제 RMS |
|
AC 대역폭 |
Fluke 83V: 5kHz |
Fluke 87V: 20kHz* |
|
*로우 패스 필터 사용, 3db @1kHz |
|
최대 분해능: |
0.1 mV |
전류 DC |
|
최대 암페어: |
10A(최대 30초 동안 20A) |
암페어 정확도: |
Fluke 83 V: ±(0.4%+2) |
Fluke 87 V: ±(0.2%+2) |
|
최대 분해능: |
Fluke 83 V: 0.01 mA |
Fluke 87 V: 0.01 µA |
|
전류 AC |
|
최대 암페어: |
10A(최대 30초 동안 20A) |
암페어 정확도: |
Fluke 83V: ±(1.2%+2) |
Fluke 87V: ±(1.0%+2) 실제 RMS |
|
최대 분해능: |
0.1µA |
저항 |
|
최대 저항: |
50 MΩ |
정확도: |
Fluke 83 V: ±(0.4%+1) |
Fluke 87 V: ±(0.2%+1) |
|
최대 분해능: |
0.1Ω |
정전 용량 |
|
최대 정전 용량 |
9,999µF |
정확도 |
±(1%+2) |
최대 분해능 |
0.01nF |
주파수 |
|
최대 주파수 |
200 kHz |
정확도 |
±(0.005%+1) |
최대 분해능 |
0.01Hz |
작동 사이클 |
|
최대 듀티 사이클 |
99.9% |
정확도 |
±(kHz당 0.2% + 0.1%) |
최대 분해능 |
0.1% |
온도 측정 |
|
Fluke 87V, 87V/E: |
-200.0°C~1090°C |
-328.0°F~1994.0°F |
|
프로브 제외 |
|
80 BK 온도 프로브 |
|
-40.0°C~260°C |
|
-40.0°F~500°F, 2.2°C 또는 2% 중 큰 값 |
|
컨덕턴스 |
|
최대 컨덕턴스 |
60.00 nS |
정확도 |
±(1.0%+10) |
최대 분해능 |
0.01 nS |
다이오드 |
|
범위: |
3 V |
분해능: |
1 mV |
정확도: |
±(2% + 1) |
듀티 사이클 범위 |
|
정확도: |
±(kHz당 0.2% + 0.1 %) 이내 |
환경적 사양 |
|
작동 온도 |
|
-20°C~+55°C |
|
보관 온도 |
|
-40°C~+60°C |
|
습도(응축 없음) |
|
0%~90%(0°C~35°C) |
|
0%~70%(35°C~55°C) |
|
작동 고도 |
|
2000 m |
|
안전 사양 |
|
과전압 범주 |
|
EN 61010-1 - 1000V CAT III, 600V CAT IV |
|
기관 승인 |
|
UL, CSA, TÜV, VDE listed |
|
기계 및 일반 사양 |
|
크기 |
|
201 x 98 x 52 mm(외부 케이스 포함) |
|
중량 |
|
355 g |
|
외부 케이스와 플렉시블 스탠드를 포함한 중량 |
|
624 g |
|
디스플레이 |
|
디지털: |
6000카운트, 초당 4회 갱신 |
(87 모델은 고분해능 모드에서 19,999카운트) |
|
아날로그: |
32세그먼트, 초당 40회 갱신 |
주파수: |
19,999카운트, 10Hz 이상에서 초당 3회 갱신 |
보증 |
|
평생 |
|
배터리 수명 |
|
알카라인: |
최대 400시간(일반), 백라이트가 없는 경우 |
충격 |
|
IEC 61010-1:2001에 따른 1미터 낙하 실험 통과 |
|
진동 |
|
Class 2 기기에 대한 MIL-T-28800에 따름 |
첨부 (Attach)
파일내용 (The content of file) :
-. Detailed Specification (데이터시트) :
-. 사용설명서 :
-. Calibration Manual :
-. 시작하기 설명서 :
-. Safety Information :
-. Quick Reference Guide :
-. Instrument Security Procedures :
-. Manual Supplement :
-. Calibration Manual Supplement :
-. 시작하기 설명서 Supplement :
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
TESTO / 830-T2_산업용 적외선 온도계 (0) | 2020.12.08 |
---|---|
TESTO / 830-T1_산업용 적외선 온도계 (0) | 2020.12.08 |
Tektronix / TDS784D_Digitizing Oscilloscope (0) | 2020.07.23 |
EZ (LG) / OS-5100_Analog Oscilloscope (0) | 2020.07.23 |
Tektronix / TBS1000 series_디지털 스토리지 오실로스코프 (0) | 2020.07.23 |
기기명 (Instrument) : 산업용 ScopeMeter™ 휴대용 오실로스코프
제작회사 (Manufacturer) : FLUKE
형식 (Model) : 120B Series (123B / 124B / 125B)
세부내용 (Description) :
주요 기능
120B 시리즈 산업용 ScopeMeter 테스트 도구에는 기술자들이 문제를 보다 빨리 해결하고 시스템을 지속적으로 가동, 운영하는 데 필요한 해답을 찾을 수 있도록 하는 혁신적인 기능이 포함되어 있습니다. Connect and View™ 트리거와 설정 기술을 사용하여 파형을 표시하고, Fluke IntellaSet™ 기술을 사용하여 관련 측정 숫자를 자동으로 볼 수 있습니다. 측정을 수동으로 조정할 필요가 없습니다. Recorder Event Detect 기능을 사용하면 파악하기 힘든 간헐적 이벤트를 캡처 및 기록하여 쉽게 보고 분석할 수 있습니다.
-. 이중 입력 디지털 오실로스코프 및 멀티미터
-. 40MHz 또는 20MHz의 오실로스코프 대역폭
-. 5,000카운트 True-rms 디지털 멀티미터 두 개
-. 손을 사용하지 않고 조작할 수 있는 Connect-and-View™ 트리거 간소화 기능
측정된 신호를 기준으로 숫자 판독값을 지능적으로 자동 조정하는 IntellaSet™ 기술
-. 오랜 기간에 걸쳐 데이터 추세를 파악하기 위한 이중 입력 파형 및 미터 판독 레코더
-. 최대 4KHz의 반복적인 파형에서 파악하기 힘든 간헐적 신호를 캡처하는 Recorder Event Detect
-. 오실로스코프, 저항 및 연속성 측정에 사용되는 차폐형 테스트 리드
-. 저항, 연속성, 다이오드 및 정전 용량 미터 측정
-. 전력 측정(W, VA, VAR, PF, DPF, Hz)
-. 전압, 전류 및 전력 고조파
-. 정의된 참조 레벨과 비교하는 BusHealth 물리적 레이어 테스트를 통해 산업용 네트워크 점검
-. 데이터/기기 설정 저장 또는 복구
-. 일상적인 유지보수나 주로 사용되는 테스트 절차를 테스트 시퀀스로 지정하여 기기 설정에 저장
-. 스코프 또는 미터 데이터를 전송, 보관 및 분석하기 위한 외부 광 절연식 USB 인터페이스
-. 내부 USB 포트에 연결되어 정보를 PC, 노트북 또는 Fluke Connect® 모바일 앱으로 무선 전송하는 WiFi 어댑터(옵션)*
-. Windows®용 FlukeView® ScopeMeter® 소프트웨어
-. 3g의 진동과 30g의 충격을 견디고 EN/IEC60529에 따라 IP51 등급을 받은 견고한 설계
-. 업계 최고의 안전 등급: CAT IV 600V의 안전 등급
-. 재충전 가능한 리튬 이온 배터리, 7시간 작동(4시간 충전)
제품 개요: Fluke 120B 시리즈 산업용 ScopeMeter™ 휴대용 오실로스코프
간소화된 테스트, 더 많은 정보와 신속한 전기기계 장비 문제 해결
컴팩트한 ScopeMeter™ 120B 시리즈는 산업용 전기 및 전기기계 장비 문제 해결/유지보수 분야에서 사용할 수 있는 견고한 오실로스코프 솔루션입니다. 오실로스코프 기능은 물론 멀티미터와 고속 레코더 기능이 하나의 기기에 포함되어 있어 간편하게 사용할 수 있는 진정한 통합형 테스트 장비입니다. 또한 ScopeMeter 120B 시리즈는 Fluke Connect™ 모바일 앱 및 스코프미터용 FlukeView™소프트웨어와 통합되어 더 많은 협업과 데이터 분석을 지원하고 중요한 테스트 정보를 저장할 수 있습니다.
제품 사양: Fluke 120B 시리즈 산업용 ScopeMeter™ 휴대용 오실로스코프
테스트 리드CatIV, 최대 전압 750VrmsCatIV, 750Vrms 최대 400Hz
오실로스코프 모드 |
||
수직 |
||
주파수 응답 - DC 커플링 방식 |
프로브와 테스트 리드가 없는 경우(BB120 포함) |
123B: DC~20MHz(-3dB) |
STL120-IV 1:1 차폐형 테스트 리드가 있는 경우 |
DC에서 12.5MHz까지 (-3dB) / DC에서 20MHz까지 (-6dB) |
|
VP41 10:1 프로브가 있는 경우 |
123B: DC~20MHz(-3dB) |
|
주파수 응답 - AC 커플링 방식 (롤오프의 경우) |
프로브와 테스트 리드가 없는 경우 |
<10Hz (-3dB) |
STL120-IV 1:1 차폐형 테스트 리드가 있는 경우 |
<10Hz (-3dB) |
|
VP41 10:1 프로브가 있는 경우 |
<10Hz (-3dB) |
|
상승 시간, 프로브 제외 |
123B <17.5ns |
|
입력 임피던스 |
프로브와 테스트 리드가 없는 경우 |
1MΩ//20pF |
BB120가 있는 경우 |
1MΩ//24pF |
|
STL120-IV 1:1 차폐형 테스트 리드가 있는 경우 |
1MΩ//230pF |
|
VP41 10:1 프로브가 있는 경우 |
5MΩ//15.5pF |
|
감도 |
5mV~200V/div |
|
아날로그 대역폭 리미터 |
10 kHz |
|
디스플레이 모드 |
A, -A, B, -B |
|
최대 입력 전압 A 및 B |
테스트 리드 또는 VP41 프로브를 직접 사용 |
600Vrms |
BB120가 있는 경우 |
600Vrms |
|
최대 부동 전압, 단자부터 접지까지 |
600Vrms |
|
수평 |
||
스코프 모드 |
정상, 단일, 롤 |
|
범위(정상) |
등가 샘플링 |
123B: 20ns ~ 500ns/div, |
124B 및 125B: 10ns ~ 500ns/div |
||
실시간 샘플링 |
1μs~5 s/div |
|
단일 (실시간) |
1μs~5s/div |
|
롤 (실시간) |
1s~60s/div |
|
샘플링 속도 (양쪽 채널에 동시에) |
등가 샘플링 (반복적 신호) |
최대 4GS/s |
실시간 샘플링 1μs~60s/div |
40MS/s |
트리거 |
||
화면 업데이트 |
Free run, on trigger |
|
소스 |
A, B |
|
감도 A와 B |
@ DC~5MHz |
0.5 디비전 또는 5mV |
기준: 40MHz |
123B: 4개 분할 |
|
124B 및 125B: 1.5개 분할 |
||
기준: 60MHz |
123B: 해당 없음 |
|
124B 및 125B: 4개 분할 |
||
기울기 |
양극, 음극 |
고급 스코프 기능 |
||
디스플레이 모드 |
Normal |
최대 25ns의 글리치를 캡처하고 아날로그 같은 지속적인 파형을 표시합니다. |
Smooth |
파형에서 발생하는 노이즈를 억제합니다. |
|
글리치 오프 |
샘플 간에 글리치를 캡처하지 않습니다. |
|
Envelope |
시간의 경과에 따라 파형의 최소값과 최대값을 기록하고 표시합니다. |
|
자동 설정 (Connect-and-View™) |
진폭, 시간 기준, 트리거 레벨, 트리거 갭 및 홀드 오프를 완전 자동으로 지속적으로 조정합니다. 진폭, 시간 기준 또는 트리거 레벨을 사용자가 조정하여 수동으로 덮어씁니다. |
추가합니다. 화면에 파형 기간이 둘 이상 표시되어야 합니다.
이중 입력 미터 |
모든 측정의 정확도는 18°C ~ 28°C 범위에서 ±(판독값의 % + 카운트 수) 이내입니다. |
18°C 이하나 28°C 이상의 각 C에 0.1x(비정확도)를 추가합니다. 10:1 프로브로 전압을 측정할 때는 +1%의 프로브 불확도를 |
입력 A 및 입력 B |
||
DC 전압 (VDC) |
||
범위 |
500mV, 5V, 50V, 500V, 750V |
|
정확도 |
±(0.5% +5카운트) |
|
공통 모드 거부율 (CMRR) |
>100 dB @ dc, >60dB @ 50, 60 또는 400Hz |
|
풀 스케일 판독값 |
5000 카운트 |
|
True-RMS 전압 (V ac 및 V ac+dc) |
||
범위 |
500mV, 5V, 50V, 500V, 750V |
|
5%~100% 범위에 대한 정확도 (DC 커플링 방식) |
DC에서 60Hz까지 (V ac+dc) |
±(1% +10카운트) |
1Hz~60Hz (V ac) |
±(1% +10카운트) |
|
5%~100% 범위에 대한 정확도 (AC 또는 DC 커플링 방식) |
60 Hz ~ 20 kHz |
±(2.5% +15카운트) |
DC 거부 (VAC만 해당) |
>50dB |
|
공통 모드 거부율 (CMRR) |
>100dB @ dc |
|
> 60dB(50Hz, 60Hz, 400Hz) |
||
풀 스케일 판독값 |
5000 카운트, 판독은 모든 신호 파고율에 무관합니다. |
|
피크 |
||
모드 |
최대 피크, 최소 피크, 또는 피크-피크 |
|
범위 |
500mV, 5V, 50V, 500V, 2200V |
|
정확도 |
정확도 최대 피크 또는 최소 피크 |
전체 스케일의 5% |
정확도 피크-피크 |
전체 스케일의 10% |
|
풀 스케일 판독값 |
500카운트 |
|
주파수(Hz) |
||
범위 |
123B: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz,1MHz, 10MHz, 50MHz |
|
124B 및 125B: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz,1MHz, 10MHz, 70MHz |
||
주파수 범위 |
연속 자동 설정에서 15Hz (1Hz)~50MHz |
|
정확도 @1Hz~1MHz |
±(0.5% +2카운트) |
|
풀 스케일 판독값 |
10,000 카운트 |
|
RPM |
||
최대 판독값 |
50.00kRPM |
|
정확도 |
±(0.5% +2카운트) |
|
작동 사이클(PULSE) |
||
범위 |
2% ~ 98% |
|
주파수 범위 |
연속 자동 설정에서 15Hz (1Hz)~30MHz |
|
펄스 폭(PULSE) |
||
주파수 범위 |
연속 자동 설정에서 15Hz (1Hz)~30MHz |
|
풀 스케일 판독값 |
1000카운트 |
|
암페어(AMP) |
||
전류 클램프를 사용하는 경우 |
범위 |
V dc, V ac, V ac+dc 또는 PEAK와 같음 |
배율 |
0.1mV/A, 1mV/A, 10mV/A, 100mV/A, 400mV/A, 1V/A, 10mV/mA |
|
정확도 |
V dc, V ac, V ac+dc 또는 PEAK와 같음(전류 클램프 불확도 추가) |
|
온도 프로브(선택 사항)를 사용하는 경우의 온도(TEMP) |
||
범위 |
200°C/div (200°F/div) |
|
배율 |
1mV/°C 및 1mV/°F |
|
정확도 |
V dc와 같음(온도 프로브 불확도 추가) |
|
데시벨(dB) |
||
0dBV |
1V |
|
0dBm (600Ω /50Ω) |
600Ω 또는 50Ω 기준 1mW |
|
dB 기준 |
V dc, V ac 또는 Vac+dc |
|
풀 스케일 판독값 |
1000카운트 |
|
파고율(CREST) |
||
범위 |
1 ~ 10 |
|
풀 스케일 판독값 |
90카운트 |
|
상 |
||
모드 |
A~B, B~A |
|
범위 |
0~359도 |
|
해상도 |
1도 |
|
전력(125B만 해당) |
||
구성 |
1상/3상 3도체 균형 부하(3상: 기본 요소만 해당, 자동 설정 모드만) |
|
역률(PF) |
와트와 VA 범위 간 비율 - 0.00~1.00 |
|
와트 |
입력 A(볼트)와 입력 B(암페어)의 해당 샘플들을 곱한 RMS 판독값 |
|
풀 스케일 판독값 |
999카운트 |
|
VA |
Vrms x Arms |
|
풀 스케일 판독값 |
999카운트 |
|
VA 상대값(var) |
√((VA)²-W²) |
|
풀 스케일 판독값 |
999카운트 |
|
Vpwm |
||
용도 |
모터 드라이브 인버터 출력처럼 펄스 폭 변조 신호에서 측정 |
|
원리 |
기본 주파수의 모든 기간에서 샘플 평균값을 기준으로 한 유효 전압이 판독값에 나타납니다. |
|
정확도 |
사인파 신호에 대한 Vrms로 표시 |
입력 A ~ 공통 |
||
옴(Ω) |
||
범위 |
123B 및 124B |
500Ω , 5kΩ, 50kΩ, 500kΩ, 5MΩ, 30MΩ |
125B |
50Ω, 500Ω , 5kΩ, 50kΩ, 500kΩ, 5MΩ, 30MΩ |
|
정확도 |
±(0.6% + 5카운트) 50Ω ±(2% + 20카운트) |
|
풀 스케일 판독값 |
50Ω~5MΩ - 5000 카운트, 30MΩ - 3000 카운트 |
|
측정 전류 |
0.5mA~50nA, 범위 증가에 따라 감소 |
|
개방 회로 전압 |
<4V |
|
연속성(Cont) |
||
신호음 |
50Ω 범위에서 < (30Ω ± 5Ω) |
|
측정 전류 |
0.5 mA |
|
단락 감지 |
≥1 ms |
|
다이오드 |
||
측정 전압 |
@0.5mA |
> 2.8V |
@개방 회로 |
<4V |
|
측정 전류 |
0.5 mA |
|
극성 |
+ 입력 A 기준, - COM 기준 |
|
정전 용량(CAP) |
||
범위 |
50nF, 500nF, 5μF, 50μF, 500μF |
|
풀 스케일 판독값 |
5000 카운트 |
|
측정 전류 |
500 nA~0.5 mA, 범위 증가에 따라 증가 |
고급 미터 기능 |
|
영점 설정 |
실제값을 기준으로 설정 |
AutoHold(A 기준) |
안정적인 측정 결과를 캡처하여 고정합니다. 안정되었을 때 경고음이 울립니다. AutoHold는 주 미터 판독값에서 작용하며 임계값은 AC 신호의 경우에는 1Vpp이고 DC 신호의 경우에는 100mV입니다. |
고정 소수점 |
감쇠 키를 사용하여 활성화합니다. |
자동 레벨링만 가능)
커서 판독(124B 및 125B) |
|
소스 |
A, B |
단일 수직선 |
평균, 최소 및 최대 판독값 |
평균, 최소, 최대 및 판독을 시작한 이후의 시간 (롤 모드에서, 보류 상태의 기기) |
|
최소, 최대 및 판독을 시작한 이후의 시간 (레코더 모드에서, 보류 상태의 기기) |
|
전력 품질 모드에서의 고조파 값. |
|
이중 수직선 |
피크-피크, 시간 거리와 역방향 시간 거리 판독 |
평균, 최소, 최대 및 시간 거리 판독 (롤 모드에서, 보류 상태의 기기) |
|
이중 수평선 |
고, 저 및 피크-피크 판독 |
상승 또는 하강 시간 |
전이 시간, 0% 수준 및 100% 수준 판독(수동 또는 자동 레벨링, 단일 채널 모드에서는 |
정확도 |
오실로스코프 정확도와 같음 |
레코더 |
|
레코더는 미터 레코더 모드에서 미터 판독값을 캡처하거나 스코프 레코더 모드에서 파형 샘플을 연속적으로 캡처합니다. 정보는 내부 메모리나 옵션의 SD 카드 (125B나 124B만 해당)에 저장됩니다. |
|
결과는 시간의 경과에 따른 미터 측정의 최소값과 최대값의 그래프를 나타내는 차트 레코더 디스플레이로 표시되거나 모든 캡처된 샘플의 좌표를 나타내는 파형 레코더 디스플레이로 표시됩니다. |
|
계측 수치 |
|
측정 속도 |
최대 초당 2회 측정 |
레코드 크기 (최소, 최대, 평균) |
1 채널에 대해 2M 판독 |
기록 시간 범위 |
2주 |
최대 이벤트 수 |
1024 |
파형 기록 |
|
최대 샘플링 속도 |
초당 400K 샘플 |
크기(내부 메모리) |
400M 샘플 레코딩 시간 |
시간축(내부 메모리) |
500μs/div에서 15분 |
레코드 크기(SD 카드) |
1.5G 샘플 |
레코딩 시간축(SD 카드) |
500μs/div에서 11시간 |
최대 이벤트 수 |
64 |
(기본 40Hz~70Hz)
전력 품질(125B만 해당) |
||
판독값 |
Watt, VA, var, PF, DPF, Hz |
|
Watt, VA, var 범위(자동) |
250W~250 MW, 625MW, 1.56GW |
|
선택 시: 총계(%r) |
±(2% + 6카운트) |
|
선택 시: 기본(% f) |
±(4% + 4 카운트) |
|
DPF |
0.00 ~ 1.00 |
|
PF |
0.00~1.00, ±0.04 |
|
주파수 범위 |
10.0 Hz~15.0 kHz |
|
고조파 수 |
DC에서 51까지 |
|
판독값/커서 판독값 |
Vrms/Arms/Watt |
기본의 각 고조파를 개별 판독값에 대해 선택할 수 있음 |
기본, 위상 각도 및 K 계수의 주파수를 포함(암페어 및 와트 단위) |
BusHealth 테스터(Fluke 125B만 해당) |
||
유형 |
하위 유형 |
프로토콜 |
AS-i |
NEN-EN50295 |
|
CAN |
ISO-11898 |
|
Interbus S |
RS-422 |
EIA-422 |
Modbus |
RS-232 |
RS-232/EIA-232 |
RS-485 |
RS-485/EIA-485 |
|
Foundation fieldbus |
H1 |
61158 type 1, 31.25kBit |
Profibus |
DP |
EIA-485 |
PA |
61158 유형 1 |
테스트 장비를 켠 상태에서 7시간 (화면 파형 및 설정) (최대 크기 32GB)
(10.2 x 5.2 x 2.15인치)소프트웨어 사용
기타 |
||
디스플레이 |
유형 |
5.7인치 컬러 활성 매트릭스 TFT |
해상도 |
640 x 480픽셀 |
|
파형 디스플레이 |
수직 |
40픽셀에서 10개 분할 |
수평 |
40픽셀에서 12개 분할 |
|
전원 |
외부 |
전원 어댑터 BC430 사용 |
입력 전압 |
10V DC~21V DC |
|
전력 소비량 |
5W 일반 |
|
입력 커넥터 |
5mm 잭 |
|
내부 |
배터리 팩 BP290 사용 |
|
배터리 전원 |
재충전 가능한 리튬 이온 10.8V |
|
작동 시간 |
백라이트 밝기를 50%로 했을 때 7시간 |
|
충전 시간 |
테스트 장비를 끈 상태에서 4시간 |
|
허용되는 주변 온도 |
충전 중 0~40°C (32~104°F) |
|
메모리 |
내부 메모리에 20개 데이터 세트를 저장할 수 있음 |
마이크로 SD 카드 슬롯(SD 카드는 옵션) |
공학적 |
크기 |
259 x 132 x 55 mm |
중량 |
1.4kg (3.2lb)(배터리 팩 포함) |
|
인터페이스 |
광 절연식 |
화면 복사본(비트맵), 설정 및 데이터 전송 |
USB에서 PC/노트북으로 |
OC4USB 광 절연식 USB 어댑터/케이블, (옵션), Windows®용 FlukeView® |
|
옵션 WiFi 어댑터 |
화면 복사본(비트맵), 설정 및 데이터를 PC/랩톱, 태블릿, 스마트폰 등에 빠르게 전송 USB 포트가 제공되어 WiFi 동글을 부착할 수 있습니다. 안전상의 이유로 케이블이 있는 USB 포트는 사용하면 안 됩니다. |
그룹 1, Class AIV, 750Vrms 최대 400 Hz
환경 |
||
환경 |
MIL-PRF-28800F, Class 2 |
|
온도 |
배터리 작동 |
0 ~ 40 °C(32 ~ 104 °F) |
전원 어댑터 작동 |
0 ~ 50 °C(32 ~ 122 °F) |
|
보관 |
-20 ~ 60 °C(-4 ~ 140 °F) |
|
습도(작동) |
@ 0~10°C(32~50°F) |
비응축 |
@ 10~30°C(50~86°F) |
95% |
|
@ 30~40°C(86~104°F) |
75% |
|
@ 40~50°C(104~122°F) |
45% |
|
보관 |
@ -20~60°C(-4~140°F) |
비응축 |
고도 |
3km(10,000피트)에서 작동 |
CAT III 600V |
2km(6,600피트)에서 작동 |
CAT IV 600V |
|
보관 |
12km(40,000피트) |
|
EMC 전자기 호환성 |
국제 |
IEC 61326-1: 산업, CISPR 11: |
대한민국(KCC) |
Class A 장비(산업 방송 및 통신 장비) |
|
미국(FCC) |
47 CFR 15 subpart B, 이 제품은 15.103항에 따라 예외 장치로 간주됨 |
|
어댑터를 통한 무선 기능 |
주파수 범위 |
2412MHz ~ 2462MHz |
출력 전압 |
<100mW |
|
외함 보호 |
IP51, 참조: EN/IEC60529 |
|
안전 |
일반 |
IEC 61010-1: 오염도 2 |
측정 |
IEC 61010-2-033: CAT IV 600V/CAT III 750V |
|
최대 입력 전압 입력 A 및 B |
직접 입력 또는 리드 사용 |
저감 시 600Vrms CAT IV |
바나나 대 BNC 어댑터 BB120이 있는 경우 |
저감 시 600Vrms |
|
단자로부터 접지까지의 최대 부동 전압 |
600Vrms Cat |
첨부 (Attach)
파일내용 (The content of file) :
-. 기술 자료 (Data Sheet) :
-. 안전 정보 :
-. 사용자 설명서 (User's Manual) :
-. 사용자 설명서 보충자료 (Manual Supplement) :
-. Calibration Manual (교정 설명서) :
-. Calibration Manual Supplement (교정 설명서 보충자료) :
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
Yokogwa / 700925_차동프로브 (DIFFERENTIAL PROBE) 15MHz/1000V (0) | 2020.07.21 |
---|---|
Tektronix / AFG3000C serise_임의/함수 발생기 (Arbitrary/Function Generators) (0) | 2020.07.21 |
KEITHLEY / 428_Programmable Current Amplifier (0) | 2020.07.21 |
Keysight (Agilent) / MSO6054A_혼합 신호 오실로스코프: 500 MHz, 아날로그 4채널 + 디지털 16채널 (2) | 2020.07.20 |
Keysight / DSO-X 3024 T_오실로스코프: 200 MHz, 아날로그 4채널 (0) | 2020.07.20 |

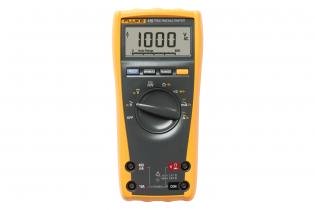

기기명 (Instrument) : True-RMS 디지털 멀티미터 (True-RMS Digital Multimeter)
제작회사 (Manufacturer) : Fluke
형식 (Model) : 170 Series (175 / 177 / 179)
세부내용 (Description) :
새로운 멀티미터 표준 수립
전 세계의 전문 기술자들이 선호하는 한 가지 솔루션: Fluke 170 시리즈 실제 RMS 디지털 멀티미터의 정밀도, 안정성 및 사용 편의성을 원합니다. 전기 및 전자 시스템의 많은 문제를 해결하고 수리하는 데 필요한 모든 기능을 갖춘 산업 표준입니다.
Fluke 170 시리즈 디지털 멀티미터는 실제 RMS 전압 및 전류 측정, 6000카운트 분해능, 수동 및 자동 범위 지정, 주파수, 정전 용량, 저항, 연속성 및 다이오드 측정 기능을 제공합니다. 또한 Fluke 177 및 179는 아날로그 막대 그래프 및 백라이트가 있는 디지털 디스플레이에서 보다 높은 0.09%의 기본 정확도를 제공합니다. Fluke 179는 온도 측정도 제공합니다.
Fluke 170 시리즈 멀티미터는 CAT IV 600V/CAT III 1000V 환경에서 안전하게 사용할 수 있도록 독립적으로 테스트되었습니다.
주요 기능
-. 수동 및 자동 범위 지정
-. 디스플레이 대기 및 자동 대기
-. 주파수 및 정전 용량 측정
-. 저항, 연속성 및 다이오드 테스트
-. 온도 측정(179)
-. 최소/최대/평균 기록
-. 전면 패널을 통해 밀폐된 케이스 교정
-. 보호용 외부 케이스가 통합된 인체 공학적 케이스
안전 준수
모든 입력이 IEN61010-1 CAT IV 600V/CAT III 1000V에 따라 보호됨. CSA, TÜV listed 획득
제품 사양: Fluke 179 True-RMS 디지털 멀티미터
사양 |
||
전압 DC |
정확도¹ |
±(0.09% + 2) |
최대 분해능 |
0.1mV |
|
최대 |
1000V |
|
전압 AC |
정확도¹ |
±(1.0% + 3) |
최대 분해능 |
0.1mV |
|
최대 |
1000V |
|
전류 DC |
정확도¹ |
±(1.0% + 3) |
최대 분해능 |
0.01mA |
|
최대 |
10A |
|
전류 AC |
정확도¹ |
±(1.5% + 3) |
최대 분해능 |
0.01mA |
|
최대 |
10A |
|
저항 |
정확도¹ |
±(0.9% + 1) |
최대 분해능 |
0.1Ω |
|
최대 |
50MΩ |
|
정전 용량 |
정확도¹ |
±(1.2% + 2) |
최대 분해능 |
1nF |
|
최대 |
10,000µF |
|
주파수 |
정확도¹ |
±(0.1% + 1) |
최대 분해능 |
0.01Hz |
|
최대 |
100kHz |
|
온도 |
정확도¹ |
±(1.0% + 10) |
최대 분해능 |
0.1℃ |
|
범위 |
-40°C/400°C |
|
1. 정확도는 각 기능에 대한 최상의 정확도입니다. |
||
환경적 사양 |
||
작동 온도 |
-10°C-+50°C |
|
보관 온도 |
-30°C~+60 °C |
|
습도(비응축) |
0%~90%(0°C~35°C) |
|
안전 사양 |
||
과전압 범주 |
EN 61010-1 - 1000V CAT III |
|
기관 승인 |
UL, CSA, TÜV listed 및 VDE 보류 중 |
|
기계 및 일반 사양 |
||
크기 |
43 x 90 x 185 mm |
|
중량 |
420 g |
|
보증 |
평생 |
|
배터리 수명 |
알카라인: 200시간(통상), 백라이트를 사용하지 않을 경우 |
제품 사양: Fluke 175 True-RMS 디지털 멀티미터
사양 |
||
전압 DC |
정확도¹ |
±(0.15% + 2) |
최대 분해능 |
0.1mV |
|
최대 |
1000V |
|
전압 AC |
정확도¹ |
±(1.0% + 3) |
최대 분해능 |
0.1mV |
|
최대 |
1000V |
|
전류 DC |
정확도¹ |
±(1.0% + 3) |
최대 분해능 |
0.01mA |
|
최대 |
10A |
|
전류 AC |
정확도¹ |
±(1.5% + 3) |
최대 분해능 |
0.01mA |
|
최대 |
10A |
|
저항 |
정확도¹ |
±(0.9% + 1) |
최대 분해능 |
0.1Ω |
|
최대 |
50MΩ |
|
정전 용량 |
정확도¹ |
±(1.2% + 2) |
최대 분해능 |
1nF |
|
최대 |
10,000µF |
|
주파수 |
정확도¹ |
±(0.1% + 1) |
최대 분해능 |
0.01Hz |
|
최대 |
100kHz |
|
1. 정확도는 각 기능에 대한 최상의 정확도입니다. |
||
환경적 사양 |
||
작동 온도 |
-10°C-+50°C |
|
보관 온도 |
-30°C~+60 °C |
|
습도(비응축) |
0%~90%(0°C~35°C) |
|
안전 사양 |
||
과전압 범주 |
EN 61010-1 - 1000V CAT III |
|
기관 승인 |
UL, CSA, TÜV listed 및 VDE 보류 중 |
|
기계 및 일반 사양 |
||
크기 |
43 x 90 x 185 mm |
|
중량 |
420 g |
|
보증 |
평생 |
|
배터리 수명 |
알카라인: 200시간(통상), 백라이트를 사용하지 않을 경우 |
제품 사양: Fluke 177 True-RMS 디지털 멀티미터
사양 |
||
전압 DC |
정확도¹ |
±(0.09% + 2) |
최대 분해능 |
0.1mV |
|
최대 |
1000V |
|
전압 AC |
정확도¹ |
±(1.0% + 3) |
최대 분해능 |
0.1mV |
|
최대 |
1000V |
|
전류 DC |
정확도¹ |
±(1.0% + 3) |
최대 분해능 |
0.01mA |
|
최대 |
10A |
|
전류 AC |
정확도¹ |
±(1.5% + 3) |
최대 분해능 |
0.01mA |
|
최대 |
10A |
|
저항 |
정확도¹ |
±(0.9% + 1) |
최대 분해능 |
0.1Ω |
|
최대 |
50MΩ |
|
정전 용량 |
정확도¹ |
±(1.2% + 2) |
최대 분해능 |
1nF |
|
최대 |
10,000µF |
|
주파수 |
정확도¹ |
±(0.1% + 1) |
최대 분해능 |
0.01Hz |
|
최대 |
100kHz |
|
1. 정확도는 각 기능에 대한 최상의 정확도입니다. |
||
환경적 사양 |
||
작동 온도 |
-10°C-+50°C |
|
보관 온도 |
-30°C~+60 °C |
|
습도(비응축) |
0%~90%(0°C~35°C) |
|
안전 사양 |
||
과전압 범주 |
EN 61010-1 - 1000V CAT III |
|
기관 승인 |
UL, CSA, TÜV listed 및 VDE 보류 중 |
|
기계 및 일반 사양 |
||
크기 |
43 x 90 x 185 mm |
|
중량 |
420 g |
|
보증 |
평생 |
|
배터리 수명 |
알카라인: 200시간(통상), 백라이트를 사용하지 않을 경우 |
첨부 (Attach)
파일내용 (The content of file) :
-. 사용자 설명서 (User Manual) :
-. 기술자료 (Technical Data) :
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
Keysight / DSO-X 3024 T_오실로스코프: 200 MHz, 아날로그 4채널 (0) | 2020.07.20 |
---|---|
Yokogawa / WT300E_World Best Power Meter (0) | 2020.07.20 |
UNI-T / UT61 Series_Modern Digital Multimeter (0) | 2020.07.20 |
KENWOOD / FC-757_Universal Counter (0) | 2020.07.17 |
EXTECH / 461893_Photo Tachometer (0) | 2020.07.17 |
기기명 (Instrument) : Clamp Meter
제작회사 (Manufacturer) : Fluke (플루크)
형식 (Model) : 323 / 324 / 325
세부내용 (Description) :
주요 기능
측정 능력
-. 400A AC 전류 측정
-. 600V AC 및 DC 전압 측정
-. 비선형 신호의 정확한 측정을 위한 True-RMS AC 전압 및 전류
-. 도통 탐지기능과 함께 최대 4kΩ까지 저항 측정
-. 온도 및 정전 용량 측정
기능
-. 슬림한 인체공학적 디자인
-. 크고 읽기 편한 백라이트 디스플레이
-. CAT IV 300V/CAT III 600V 안전 등급
-. 고정 버튼
-. 2년의 품질 보증서
-. 소프트 운반용 케이스
첨부 (Attach)
파일내용 (The content of file) :
사용자 설명서
Calibration Manual
Quick Reference Guide
안전 시트
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
Kyoritsu / 8031_Phase Indicator (0) | 2019.11.02 |
---|---|
Shenzhen Zhiyoung Electronic(Cybetek) / CP8000 series_High Frequency Current Probe (DC/AC) (0) | 2019.10.29 |
Voltech / PM6000_Multi-Phase Power Analyzer (0) | 2019.10.10 |
Fluke / 45_Dual Display Multimeter (0) | 2019.10.02 |
MK Power / M97 series_Programmable DC Electronic Load (0) | 2019.10.02 |
기기명 (Instrument) : Dual Display Multimeter
제작회사 (Manufacturer) : Fluke (플루크)
형식 (Model) : 45
세부내용 (Description) :
Fluke 45 Dual Display Multimeter
The Fluke 45 is a feature-rich 5-digit, 100 000 count meter that truly fits all applications and virtually any measurement needed on the workbench or in the field. Two multifunction displays and 16 different measurement capabilities allow wide ranging versatility at an affordable price. The Fluke 45 delivers high performance and flexibility for manufacturing test, depot and field service, as well as R&D applications.
Features:
-. Multifunction Vacuum Fluorescent Dual Display
-. True-RMS Voltage and Current Measurement, Including AC + DC
-. 0.05% DC Current Accuracy for 4-20 mA Current Loop Service
-. Standard RS-232 Interface
-. Optional IEEE-488.2 Interface
-. Frequency Measurement to 1 MHz
-. dB Measurements
-. MIN/MAX Mode
-. RELATIVE Mode
-. COMPARE (Hi/Lo/Pass) for Quick In-Tolerance Tests
-. Closed Case Calibration
-. Optional: Rack-Mount Kit
첨부 (Attach)
파일내용 (The content of file) :
Users Manual
Service Manual
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
Fluke / 323, 324, 325_Clamp Meter (0) | 2019.10.10 |
---|---|
Voltech / PM6000_Multi-Phase Power Analyzer (0) | 2019.10.10 |
MK Power / M97 series_Programmable DC Electronic Load (0) | 2019.10.02 |
Teledyne LeCroy / HDO4000A series_High Definition Oscilloscopes (0) | 2019.10.01 |
Teledyne LeCroy / WaveSurfer 510_Oscilloscope (0) | 2019.10.01 |

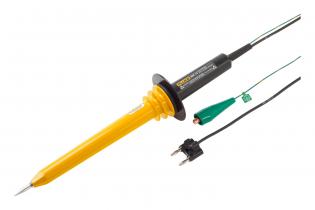

기기명 (Instrument) : Electronic Air Cleaner Probe (고전압 프로브)
제작회사 (Manufacturer) : FLUKE (플루크)
형식 (Model) : 80K-15
세부내용 (Description) :
제품 개요: 80K-15 고전압 프로브
80K-15는 AC/DC 전압계의 전압 측정 기능을 15,000V 피크 AC 또는 DC 과전압 범주 I로 확장하도록 설계된 고전압 프로브입니다. 즉, 이 프로브는 장비 내의 에너지 제한 회로를 측정하는 데에만 사용할 수 있습니다. 예를 들면 TV 또는 복사기 내의 고전압이 여기에 해당됩니다. 이 프로브를 사용하여 배전 시스템의 고전압을 측정하지 마십시오. 이 프로브는 입력 임피던스가 10MΩ인 전압계에서 사용할 경우 높은 정확도를 제공합니다.
주요 기능
-. 전압 범위: 0~15kV DC 또는 피크 AC, 10kV rms AC
-. 기본 정확도: DC +/- 2% 60Hz: +/- 5%
-. 분배 비율: 1000:1
-. 안전 표준: IEC 1010-2-031:1993, Type B, 40kV DC 또는 피크 AC, 28kV rms AC, 과전압 범주 I(제한된 에너지 변환기에서 발생하는 전압)
-. 입력 저항: 1000MΩ
-. 필요한 미터 입력 저항: 10MΩ
첨부 (Attach)
파일내용 (The content of file) :
-. Instruction Sheet (지침서) :
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
OMRON H3Y Series_Solid-state Timer(2007종합카달로그, Catalog, Data Sheet) (0) | 2017.12.20 |
---|---|
OMRON H3RN-x-B_Solid-state Timer(Data Sheet) (0) | 2017.12.20 |
FLUKE / 80K-6_High Voltage Probe (0) | 2017.12.19 |
Tektronix DMM4020_Digital Multimeter(Data Sheet) (0) | 2017.12.19 |
PHILIPS PM5515 & PM5518_Colour TV Pattern Generator(Catalog) (0) | 2017.12.19 |

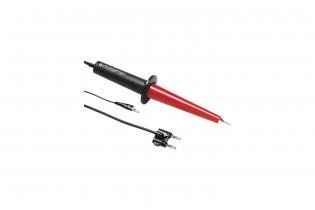

기기명 (Instrument) : High Voltage Probe (고전압 프로브)
제작회사 (Manufacturer) : FLUKE (플루크)
형식 (Model) : 80K-6
세부내용 (Description) :
제품 개요: 80K-6 고전압 프로브
80K-6은 AC/DC 전압계의 전압 측정 기능을 6,000V 피크 AC 또는 DC 과전압 범주 I로 확장하도록 설계된 고전압 프로브입니다. 즉, 이 프로브는 장비 내의 에너지 제한 회로를 측정하는 데에만 사용할 수 있습니다. 예를 들면 TV 또는 복사기 내의 고전압이 여기에 해당됩니다. 이 프로브를 사용하여 배전 시스템의 고전압을 측정하지 마십시오. 이 프로브는 입력 임피던스가 10MΩ인 전압계에서 사용할 경우 높은 정확도를 제공합니다.
주요 기능
-. 멀티미터에서 각각 최대 6,000V를 측정할 수 있도록 해주는 고전압 프로브입니다. 저에너지용으로만 사용됩니다.
-. 품질 보증 기간 1년
첨부 (Attach)
파일내용 (The content of file) :
-. Instruction Sheet (지침서) :
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
OMRON H3RN-x-B_Solid-state Timer(Data Sheet) (0) | 2017.12.20 |
---|---|
FLUKE / 80K-15_Electronic Air Cleaner Probe (0) | 2017.12.19 |
Tektronix DMM4020_Digital Multimeter(Data Sheet) (0) | 2017.12.19 |
PHILIPS PM5515 & PM5518_Colour TV Pattern Generator(Catalog) (0) | 2017.12.19 |
OMRON H4KV_디지털 타임 스위치(2007종합카달로그) (0) | 2017.12.19 |
기기명 (Instrument) : RTD Calibrator
제작회사 (Manufacturer) : FLUKE
형식 (Model) : 712
세부내용 (Description) :
Product overview: Fluke 712 RTD Process Calibrator
The Fluke 712 RTD temperature calibrator delivers outstanding performance, durability and reliability. The 712 calibrator is a compact, lightweight, and easy to carry tool. With a push button interface similar to the multifunction Fluke 750 Series Documenting Process Calibrators, the 712 is easy to use. It is EMI tolerant, dust and splash resistant, and features a removable battery door for quick battery changes.
Key features
-. Measure temperature from RTD output
-. Simulate RTD output
-. Operates with seven types of RTDs
-. Measure additional RTDs using Ohms measurement function
-. Simulate additional RTDs using Ohms source function
-. ºF or ºC selectable
-. Four shrouded banana jacks
-. Compatible with Rosemount® pulsed RTD transmitters (pulses > 10ms)
-. Holster features test lead storage
-. Compatible with toolpack magnetic hanging system
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
Fluke 170 Series_Ture RMS Digital Multimeter(사용자 설명서) (0) | 2017.12.07 |
---|---|
Fluke 8808A_Digital Multimeter(Users Manual) (0) | 2017.12.07 |
Fluke 715_mA(㎃) Loop Calibrators(사용 설명서) (0) | 2017.12.07 |
Fluke 77 Series IV_Digital Multimeter(사용 설명서) (0) | 2017.12.07 |
Fluke 8845A, 8846A_Digital Multimeter(Users Manual) (0) | 2017.12.07 |
기기명 (Instrument) : High Voltage Probe (고전압 프로프)
제작회사 (Manufacturer) : FLUKE (플루크)
형식 (Model) : 80K-40
세부내용 (Description) :
제품 개요: 80K-40 고전압 프로브
80K-40은 AC/DC 전압계의 전압 측정 기능을 40,000V 피크 AC 또는 DC 과전압 범주 I로 확장하도록 설계된 고전압 프로브입니다. 즉, 이 프로브는 장비 내의 에너지 제한 회로를 측정하는 데에만 사용할 수 있습니다. 예를 들면 TV 또는 복사기 내의 고전압이 여기에 해당됩니다. 이 프로브를 사용하여 배전 시스템의 고전압을 측정하지 마십시오. 이 프로브는 입력 임피던스가 10MΩ인 전압계에서 사용할 경우 높은 정확도를 제공합니다.
주요 기능
-. 멀티미터에서 각각 최대 40,000V를 측정할 수 있도록 해주는 고전압 프로브입니다. 저에너지용으로만 사용됩니다.
-. 품질 보증 기간 1년
첨부 (Attach)
파일내용 (The content of file) :
-. Instruction Sheet (지침서) :
-. Supplement (지침서 보충 자료) :
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
Fluke 8920A, 8921A, 8922A_Digital Voltmeter(Catalog) (0) | 2017.12.04 |
---|---|
TES / 1350A_Sound Level Meter (Data Sheet) (0) | 2017.12.04 |
HP 34401A_Multimeter(Data Sheet;Uncompromising performance for benchtop and system testing) (0) | 2017.12.04 |
Tektronix A621/A622_Current Probe(Data Sheet) (0) | 2017.12.04 |
Tektronix TDS1000B Series/TDS2000B Series_Digital Storage Oscilloscope(Data Sheet) (0) | 2017.12.04 |
기기명 (Instrument) : Documenting Process Calibrators
제작회사 (Manufacturer) : FLUKE
형식 (Model) : 740 Series ( 741B / 743B / 744 )
세부내용 (Description) :
741B Specification
Measurement Accuracy
-. Voltage DC
110.000 mV 0.025%+0.015% *
1.10000 V 0.025%+0.005% *
11.0000 V 0.025%+0.005% *
110.000 V 0.05%+0.005% *
300.00 V 0.05%+0.005% *
-. Voltage AC
20 to 40 Hz 2% + 10
40 to 500 Hz 0.5% + 5
500 to 1 kHz 2% + 10
1 kHz to 5 kHz 10% + 20
Ranges: 1.1000, 11.000, 110.00, 300V
-. Current DC
30.000 mA 0.01% + 0.015% *
110.00 mA 0.01% + 0.015% *
-. Resistance
11.000 Ω 0.05% + 50 mΩ
110.00 Ω 0.05% + 50 mΩ
1.1000 kΩ 0.05% + 500 mΩ
11.000 kΩ 0.1% + 10 Ω
-. Frequency
1.00 to 109.99 Hz ; 0.05 Hz
110.0 to 1099.9 Hz ; 0.5 Hz
1.100 to 10.999 kHz ; 5 Hz
11.00 to 50.00 kHz ; 50 Hz
-. Pressure
Accuracy from 0.025% of range using any of 29 pressure modules.
(for detailed specifications refer to pressure modules in options and accessories)
Modules available for differential, gauge, vacuum, absolute, dual and high pressure.
-. Note
* (% of reading + % of full scale)
Source Accuracy
-. Voltage DC
110.000 mV 0.01%+0.005% *
1.10000 V 0.01%+0.005% *
15.0000 V 0.01%+0.005% *
-. Current DC
22.000 mA (Source) 0.01%+ 0.015% *
22.000 mA (Simulate) 0.02% + 0.03% *
-. Resistance
11.000 Ω 0.01% + 20 mΩ
110.00 Ω 0.01% + 40 mΩ
1.1000 kΩ 0.02% + 500 mΩ
11.000 kΩ 0.03% + 5Ω
-. Frequency
0.00 to 10.99 Hz 0.01 Hz
11.00 to 109.99 Hz 0.1 Hz
110.0 to 1099.9 Hz 0.1 Hz
1100 to 21999 Hz 2 Hz
22.000 to 50.000 kHz 5 Hz
-. Note
* (% of reading + % of full scale)
RTDs and Thermocouples
-. Measure Accuracy:
10 Ω Cu (427): 2 °C
100 Ω Pt (3916): 0.3 °C
100 Ω Pt (3926): 0.3 °C
100 Ω Pt (385): 0.3 °C
200 Ω Pt (385): 0.3 °C
500 Ω Pt (385): 0.3 °C
1000 Ω Pt (385): 0.3 °C
120 Ω Ni (672): 0.3 °C
note: For 2-and 3-wire measurement, add 0.4 °C
E: 0.3 °C
N: 0.5 °C
J: 0.3 °C
L: 0.3 °C
K: 0.3 °C
T: 0.3 °C
U: 0.3 °C
B: 0.9 °C
R: 1.0 °C
S: 0.9 °C
C: 0.6 °C
note: Accuracy with external cold junction, for internal junction add 0.2°C
-. Source Accuracy:
10 Ω Cu (427): 1 °C
100 Ω Pt (3916): 0.1 °C
100 Ω Pt (3926): 0.1 °C
100 Ω Pt (385): 0.1 °C
200 Ω Pt (385): 0.1 °C
500 Ω Pt (385): 0.1 °C
1000 Ω Pt (385): 0.1 °C
120 Ω Ni (672): 0.1 °C
note: For 2-and 3-wire simulation, add 0.4 °C
E: 0.2 °C
N: 0.3 °C
J: 0.2 °C
L: 0.2 °C
K: 0.3 °C
T: 0.3 °C
U: 0.3 °C
B: 0.8 °C
R: 0.9 °C
S: 0.9 °C
C: 0.6 °C
note: Accuracy with external cold junction, for internal junction add 0.2 °C
Specifications
-. Ramp Functions
Source functions: Voltage, current, resistance, frequency, temperature
Rate: 4 steps/second
Trip detect: Continuity or voltage (continuity detection not available when sourcing current)
-. Loop Power Function
Voltage: Selectable, 24 V or 28 V
Accuracy: 5%
Maximum current: 22 mA, short circuit protected
Maximum input voltage: 30 V DC
-. Step Functions
Source Functions: Voltage, current, resistance, frequency, temperature
Manual Step: Selectable step, change with arrow buttons
Autostep: Fully programmable for function, start delay, stepvalue, time per step, repeat
Environmental Specifications
-. Operating Temperature
-10 °C to +50 °C
-20 °C to +50 °C *
-. Storage Temperature
-20 °C to +60 °C
-. Dust/water resistance
Meets IP52, IEC 529
-. Operating Altitude
2800 m
-. Note
* Except frequency and AC
Safety Specifications
-. Agency Approvals
CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, and EN610-1:1993
Mechanical & General Specifications
-. Size
130 x 236 x 61 mm
-. Weight
1.4 kg
-. Batteries
NiCd: 7.2V, 1.7 Ah
-. Battery Life
~8 hours typical
-. Battery Replacement
Via snap-shut door without opening calibrator; no tools required
-. Side port connections
Pressure module connector
Connection for optional battery eliminator
-. Data storage capacity
1 day of calibration results
-. 90 day specifications
The standard specification intervals for the 741B is 1 and 2 years.
Typical 90 day measurement and source accuracy can be estimated by
dividing the one year "% of reading" or "%of output" specifications by 2.
Floor specifications, expressed as "% of full scale" or
"counts" or "ohms" remain constant.
첨부 (Attach)
파일내용 (The content of file) : Data Sheet;Ready For Anything
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
Testo 510 Type 1,2_Differential Manometer(Data Sheet) (0) | 2017.12.02 |
---|---|
Kaise SK-7640 SK-7706 SK-7708_Digital Clamp Meter(Catalog) (0) | 2017.12.02 |
Fluke 1750_Three Phase Power Recorder(Technical Data) (0) | 2017.12.02 |
Fluke 8808A_Digital Multimeter(Extended Specifications) (0) | 2017.12.02 |
Fluke 5500A_Multi-Product Calibrator(Extended Specifications) (0) | 2017.12.02 |
