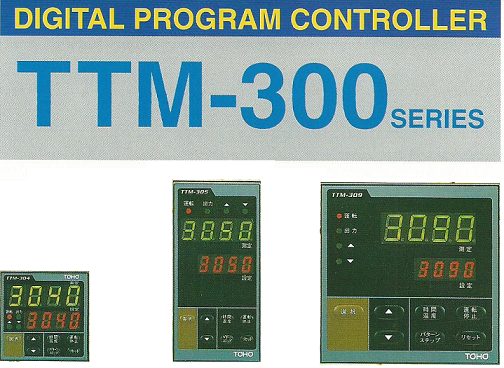

기기명 (Instrument) : Digital Program Controller (디지털 프로그램 조절계)
제작회사 (Manufacturer) : TOHO (토호전자 주식회사)
형식 (Model) : TTM-300 series (TTM-304 / TTM-305 / TTM-309)
세부내용 (Description) :
첨부 (Attach)
파일내용 (The content of file) : 카탈로그, 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| RIGOL / DS1000B, DS1000D, DS1000E, DS1000CA series_Digital Oscilloscope (0) | 2019.09.25 |
|---|---|
| HIOKI / 3280-10F, 3280-20F_AC Clamp Meter (0) | 2019.09.25 |
| Monarch Nova-Strobe DBX_Digital Portable Battery Powered Stroboscope (0) | 2019.09.11 |
| DICKSON / SM300, SM320, SM321, SM325, SM420_온도 데이터 로거 (0) | 2019.09.10 |
| DICKSON / TH700_온습도계 (0) | 2019.09.10 |

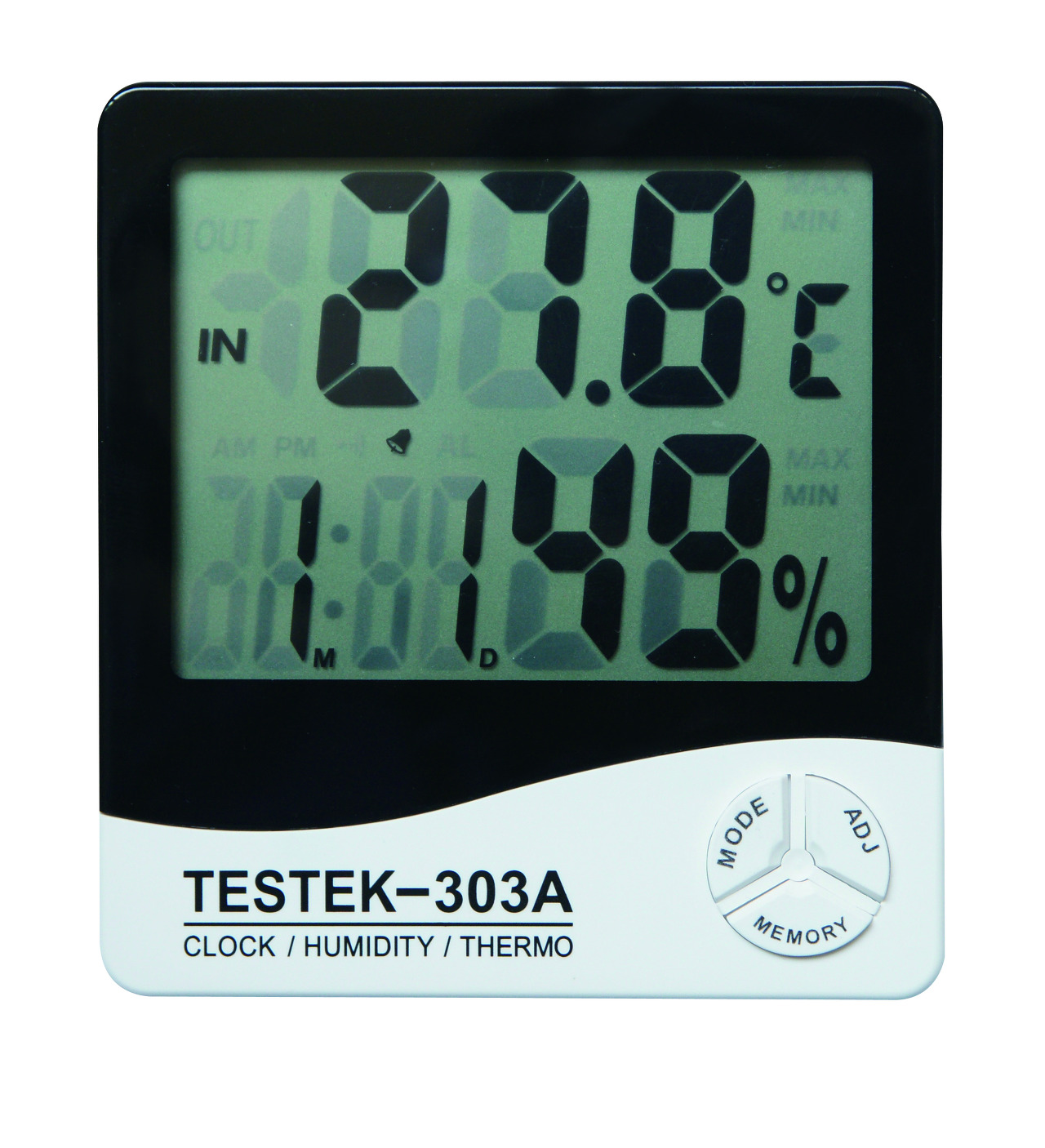

기기명 (Instrument) : 디지털 온습도계 (Digital Hygro-Thermometer)
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TESTEK-303A
세부내용 (Description) :
■ TESTEK 303 온습도계
* 대용량 화면
* 섭씨(℃), 화씨(℉),습도,날짜,시간표시
* 온도 최대, 최소값 표시 기능
-SPECIFICATION-
* TEMPERATURE -50℃~70℃
* TEMPERATURE RESOLUTION 0.1℃
* RELATIVE HUMIDITY 10%~99%
* DIMENSION : 100mm×110mm×20mm
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| DICKSON / TH700_온습도계 (0) | 2019.09.10 |
|---|---|
| Chekman / TK-107_검상기 (0) | 2019.09.09 |
| Chekman / TK-307A_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
기기명 (Instrument) : 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-307A
세부내용 (Description) :
■ TK-307A 적외선온도계
* 화씨,섭씨 온도 표시
* 측정치 홀드 표시
* 배터리 전압부족 표시
* 레이져 광선 표시
* 연속측정 기능
* 백라이트 기능
[일 반 사 양]
|
측정 온도 범위 |
- 60℃ ~ 550℃ |
|
분 해 능 |
0.1℃ |
|
정 확 도 |
-60℃ ~ 0℃ ± 2℃ 0℃ ~ 550℃ F.S ± 2% 또는 2℃ 중 큰쪽 |
|
측정거리(D) : 측정면적(S)비율 |
12 : 1 |
|
응답시간 (90%) |
1 초 |
|
사 용 온 도 |
0℃ ~ 50℃ |
|
보 관 온 도 |
-20℃ ~ 65℃ |
|
방 사 율 |
0.95 fixed |
|
자 동 꺼 짐 |
60초 |
|
전 원 |
AAA(1.5V) × 2pcs |
|
크기(mm) 및 무게 |
148×112×41mm, 167.5g (건전지포함) |
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TK-107_검상기 (0) | 2019.09.09 |
|---|---|
| Chekman / TESTEK-303A_디지털 온습도계 (0) | 2019.09.09 |
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-308_적외선 온도계 (0) | 2019.09.09 |

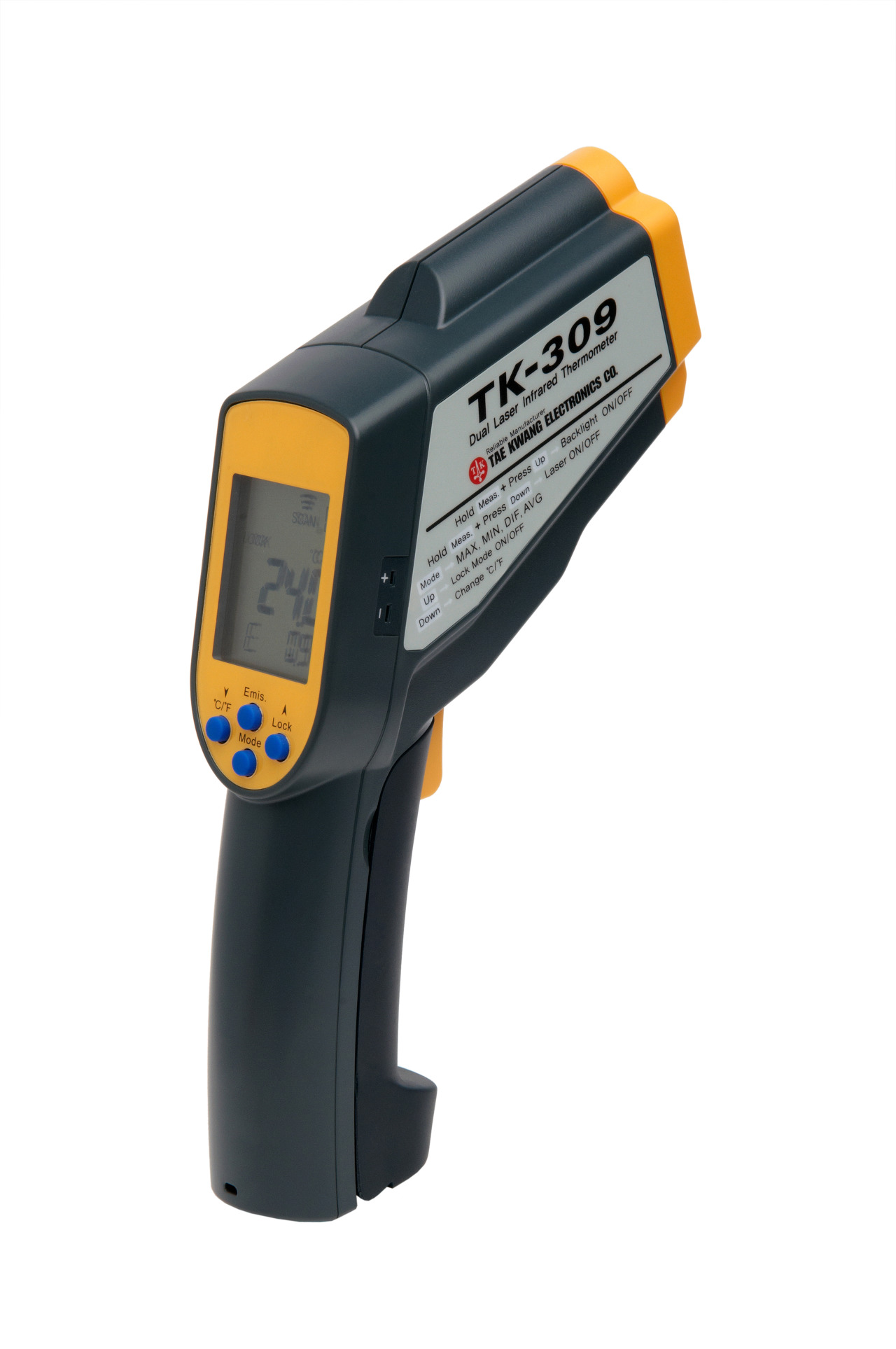

기기명 (Instrument) : 듀얼레이져 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-309
세부내용 (Description) :
■ TK-309 듀얼레이져 적외선온도계
▷ DUAL LASER 기능
▷ LED flash light 기능
▷ 화씨,섭씨 온도 표시
▷ 측정치 홀드표시
▷ 연속측정 기능
▷ 배터리 전압부족 표시
▷ 백라이트 기능
|
일 반 사 양 |
|||
|
구 분 |
적외선 스캔 기능 |
열전대 probe측정 기능 (K-type probe는 별매) |
|
|
측정 온도 범위 |
- 60℃ ~ 1500℃ (-76℉ ~ 2732℉) |
- 64℃ ~ 1400℃ (-83.2℉ ~ 2552℉) |
|
|
분 해 능 |
0.1℃ (0.1 ℉) |
||
|
정 확 도 |
측정온도표면=15~35℃ 측정환경온도:25℃ |
±1.0℃(1.8℉) |
±1% 또는 1℃(1.8℉)중 큰쪽 (Test under temb=23.6℃) |
|
측정온도표면=33~1500℃ 측정환경온도:23±3℃ |
F.S ±2% 또는 2℃(4℉) 중 큰쪽 |
||
|
자 동 꺼 짐 |
60초 |
12분 |
|
|
측정거리(D) : 측정면적(S)비율 |
50 : 1 |
||
|
방사율 범위 |
0.1에서 1까지 조정가능, (초기값 0.95) |
||
|
응답시간 (90%) |
1 초 |
||
|
사 용 온 도 |
0℃ ~ 50℃ |
||
|
보 관 온 도 |
-20℃ ~ 65℃ |
||
|
밧 데 리 수 명 |
통상180시간 , 최소 140시간 연속사용 (알카라인, 레이져와 백라이트 사용을 안할 경우) |
||
|
전 원 |
알카라인 AAA(1.5V) × 2pcs |
||
|
크기(mm) 및 무게 |
47×197×203.3mm, 386.1g(건전지포함) |
||
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TESTEK-303A_디지털 온습도계 (0) | 2019.09.09 |
|---|---|
| Chekman / TK-307A_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-308_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-305_적외선 온도계 (0) | 2019.09.09 |

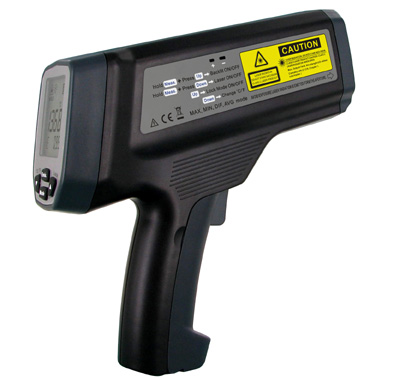

기기명 (Instrument) : 듀얼레이져 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-310
세부내용 (Description) :
■ TK-310 고온측정용 적외선온도계
▷ DUAL LASER 기능
▷ 화씨, 섭씨 온도 표시
▷ 측정치 홀드표시
▷ 연속측정 기능
▷ 배터리 전압부족 표시
▷ PRB Mode 기능
▷ 메모리 기능
▷ 백라이트 기능
|
일 반 사 양 |
||
|
구 분 |
적외선 스캔 기능 |
열전대 probe측정 기능 (K-type probe 포함) |
|
측정 온도 범위 |
200℃ ~ 2400℃ (392℉ ~ 4352℉) |
-64℃ ~ 1400℃ (-83.2℉ ~ 2552℉) |
|
분 해 능 |
0.1℃ (0.1 ℉) |
|
|
정확도 (측정환경온도:23±3℃) |
±2% |
±1% 또는 1℃(1.8℉)중 큰쪽 (Test under temb=23.6℃) |
|
자 동 꺼 짐 |
60초 |
12분 |
|
측정거리(D) : 측정면적(S)비율 |
100 : 1 |
|
|
방사율 범위 |
0.1에서 1까지 조정가능, (초기값 0.95) |
|
|
응답시간 (90%) |
1 초 |
|
|
사 용 온 도 |
0℃ ~ 50℃ |
|
|
보 관 온 도 |
-20℃ ~ 65℃ |
|
|
메 모 리 |
측정온도 및 방사율을 24개까지 저장 |
|
|
밧 데 리 수 명 |
통상180시간 , 최소 140시간 연속사용 (알카라인, 레이져 와 백라이트 사용을 안할 경우) |
|
|
전 원 |
알카라인 AA(1.5V) × 2pcs |
|
|
크기(mm) 및 무게 |
233.8×207.5×60.6mm, 550g(건전지포함) |
|
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TK-307A_적외선 온도계 (0) | 2019.09.09 |
|---|---|
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-308_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-305_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-8007, TK-8030_음향, 발광식 비접촉 검전기 (0) | 2019.09.09 |
기기명 (Instrument) : 적외선 온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-308
세부내용 (Description) :
■ TK-308 듀얼레이져 적외선온도계
▷ DUAL LASER 기능
▷ 화씨,섭씨 온도 표시
▷ 측정치 홀드표시
▷ 연속측정 기능
▷ 배터리 전압부족 표시
▷ 백라이트 기능
|
일 반 사 양 |
|||
|
구 분 |
적외선 스캔 기능 |
열전대 probe측정 기능 (K-type probe는 별매) |
|
|
측정 온도 범위 |
- 60℃ ~ 1000℃ (-76℉ ~ 1832℉) |
- 64℃ ~ 1400℃ (-83.2℉ ~ 2552℉) |
|
|
분 해 능 |
0.1℃ (0.1 ℉) |
||
|
정 확 도 |
측정온도표면=15~35℃ 측정환경온도:25℃ |
±1.0℃(1.8℉) |
±1% 또는 1℃(1.8℉)중 큰쪽 (Test under temb=23.6℃) |
|
측정환경온도:23±3℃ |
F.S ±2% 또는 2℃(4℉) 중 큰쪽 |
||
|
자 동 꺼 짐 |
1분 |
12분 |
|
|
측정거리(D) : 측정면적(S)비율 |
30 : 1 |
||
|
방 사 율 범 위 |
0.1에서 1까지 조정가능, (초기값 0.95) |
||
|
응답시간 (90%) |
1 초 |
||
|
사 용 온 도 |
0℃ ~ 50℃ |
||
|
보 관 온 도 |
-20℃ ~ 65℃ |
||
|
밧 데 리 수 명 |
통상180시간 , 최소 140시간 연속사용 (알카라인, 레이져와 빽라이트 사용을 안할 경우) |
||
|
전 원 |
알카라인 AAA(1.5V) × 2pcs |
||
|
크기(mm) 및 무게 |
119.2×47.5×171.8mm, 255.7g(건전지포함) |
||
첨부 (Attach)
파일내용 (The content of file) : 사용설명서
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| Chekman / TK-309_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
|---|---|
| Chekman / TK-310_듀얼레이져 적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-305_적외선 온도계 (0) | 2019.09.09 |
| Chekman / TK-8007, TK-8030_음향, 발광식 비접촉 검전기 (0) | 2019.09.09 |
| Chekman / TK-1500V_음향, 발광식 특고압 검전기 (0) | 2019.09.09 |

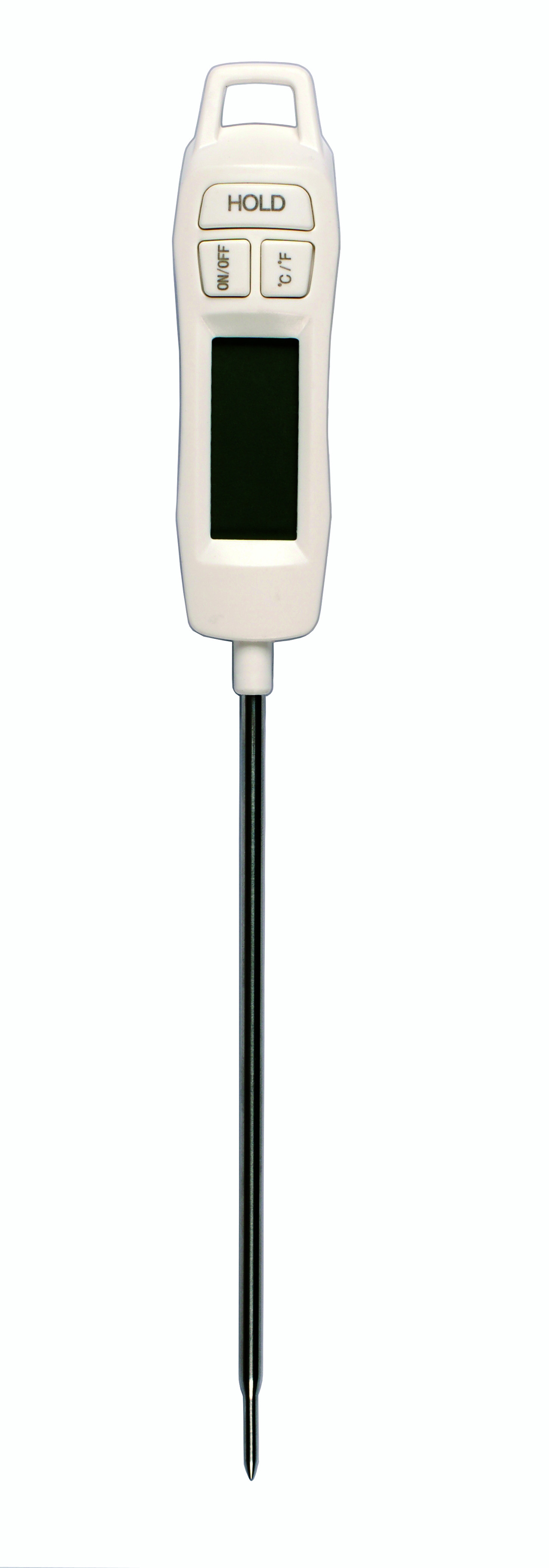

기기명 (Instrument) : 탐침온도계
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TESTEK-301
세부내용 (Description) :
■ TESTEK-301 탐침온도계
⁃ HOLD 기능
⁃ 방수형 온도계
⁃ 넓은 온도 측정범위
⁃ 스테인레스 센서봉
⁃ ℃/℉ 선택 기능
⁃ MAX/MIN 저장기능
⁃ 자동전원꺼짐 : 12분
⁃ 센서봉 보호커버
【일 반 사 양】
|
측정 범위 |
-50℃ ~ 300℃(-58℉ ~ 572℉) |
|
정 확 도 |
±2℃ (-50℃ ~ 200℃) ±3℉ (-58℉ ~ 392℉) |
|
±3℃ (200℃ ~ 300℃) ±5℉ (392℉ ~ 572℉) |
|
|
분 해 능 |
0.1℃ |
|
응답 시간 |
1초 |
|
동작 온도 |
-10℃ ~ 50℃ |
|
크 기 |
205×23×23mm 센서봉: 125mm |
|
전 원 |
LR44×1개 |
첨부 (Attach)
파일내용 (The content of file) :
사진 (Picture) :
'계측기정보' 카테고리의 다른 글
| Lutron / DT-2268_PHOTO/CONTACT TACHOMETER (0) | 2019.10.10 |
|---|---|
| PEM / CWT Mini, CWT MiniHF_Current Probe (0) | 2019.09.24 |
| Chekman / TK-808A_활선경보기 (0) | 2019.09.09 |
| Leader / LV 5152_Multi Format Waveform Monitor (0) | 2019.09.03 |
| Shibasoku / TG39A series_Multi Test Signal Generator (0) | 2019.09.03 |
기기명 (Instrument) : 전자온도조절기(기본타입/통신기능 부착 타입)_Temperature Controller
제작회사 (Manufacturer) : OMRON (오므론)
형식 (Model) : E5AN / E5EN / E5CN / E5CN-U / E5GN
세부내용 (Description) :
풍부한 온도입력(열전대/백금측온체/비접촉온도센서/아나로그입력)을 준비
오토튜닝(AT), 셀프튜닝(ST)기능부착. ST중에도 AT실행가능
가열, 냉각제어 선택가능.(E5EN, E5CN)
이벤트입력으로 멀티SP, RUN, STOP기능(E5EN, E5CN)
방수구조(NEMA4:IP66상당)(E5EN, E5CN, E5GN)
안전규격(UL,CSA)취득. CE마킹 적합
NEW E5CN 특징 (2004. 03)
- 샘플링 주기가 기존 500ms에서 250ms로 K타입과 동등한 수준으로 빨라짐
- 입력사양에 따라 열전대 타입과 PT 타입이 하나로 통합
- 기존에는 없었던 아날로그입력 타입이 추가
- 3상 히터의 단선경보가 가능
- 기존에 알아보기 힘들었던 문자표현이 알기 쉽게 표현이 가능
첨부 (Attach)
파일내용 (The content of file) :
#. 카탈로그
#. Thermac Neo 공통 주의 사항
#. Thermac Neo 조작편
#. Thermac E5_N Neo 조작편
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| SAMWONTECH / NOVA 500E series_디지털 컨트롤러 (0) | 2019.08.20 |
|---|---|
| SAMWONTECH / ST541_디지털 컨트롤러 (0) | 2019.08.20 |
| OMRON / E5AR, E5ER, E5AR-T, E5ER-T_고속·고정밀도 디지털 조절계 (프로그램 타입) (0) | 2019.08.16 |
| OMRON / E5CS, E5CSV_전자온도조절기 (0) | 2019.08.16 |
| OMRON / E5ED, E5ED-B, E5CD, E5CD-B_온도조절기 (디지털 온도계) (0) | 2019.08.16 |
기기명 (Instrument) : 고속·고정밀도 디지털 조절계 (프로그램 타입)_Prgrammable Temperature Controller
제작회사 (Manufacturer) : OMRON (오므론)
형식 (Model) : E5AR / E5ER / E5AR-T / E5ER-T
세부내용 (Description) :
E5AR / E5ER
고속샘플링주기(50ms)에 의해 고속응답 대상에 적용
BackLight 부착 NEGA LCD, 3단 표시에 의해 현재치·목표치·조작량을 동시에 표시 가능
1대로 다점제어/캐스케이드제어/비율제어가 가능
서포트소프트웨어(Thermo Tools)에 의해 초기설정 다운로드, 설정 데이터의 마스크 등이 가능(통신기능 있는 기종만)
각종연산기능도 표준장비(개평연산 등)
E5AR-T / E5ER-T
최대 32종(최대 256 세그먼트) 프로그램 설정 가능.
1대로 최대 4 채널의 협조 운전 가능
0.01℃;Pt의 고분해 가능
50 ms의 고속 샘플링
CX-Thermo로 PC에서 간단 설정
RoHS 대응
첨부 (Attach)
파일내용 (The content of file) :
#. 카탈로그 (Catalog)
-. E5AR / E5ER
-. E5AR-T / E5ER-T
#. Instruction Manual
#. 운영 매뉴얼
#. User's Manual
-. E5AR / E5ER
-. E5AR-T / E5ER-T
#. Conection Diagram
#. Display of Setting and Set Values
사진 (Picture) :
'사용설명서' 카테고리의 다른 글
| SAMWONTECH / ST541_디지털 컨트롤러 (0) | 2019.08.20 |
|---|---|
| OMRON / E5AN, E5EN, E5CN, E5CN-U, E5GN_전자온도조절기(기본타입/통신기능 부착 타입) (0) | 2019.08.16 |
| OMRON / E5CS, E5CSV_전자온도조절기 (0) | 2019.08.16 |
| OMRON / E5ED, E5ED-B, E5CD, E5CD-B_온도조절기 (디지털 온도계) (0) | 2019.08.16 |
| HIOKI / ST5540_누설전류 시험기 (Leakage Currnet HiTester) (카탈로그_사용설명서_Application) (0) | 2019.08.16 |
기기명 (Instrument) : 전자온도조절기 (Temperature Controller)
제작회사 (Manufacturer) : OMRON (오므론)
형식 (Model) : E5CS / E5CSV
세부내용 (Description) :
마이콘탑재로 프러그인타입에서도 ±1%FS의 고정도를 실현(E5CS-X는 ±0.5FS)
멀티 온도레인지로 최적의 온도범위를 설정가능
문자크기 13.4mm의 보기 쉬운 디지털표시
열전대, 백금 측온저항체, 써미스터의 3가지 타입을 구비
딥 스위치로 간단 설정
경보 2점 타입 추가. 경보용으로 최적
멀티입력(열전대/백금측온저항체) 타입도 가능
13.5㎜ 크기의 문자로 보기 쉬운 디지털 표시
RoHS지령 대응
첨부 (Attach)
파일내용 (The content of file) :
#. 카탈로그 (Catalog)
#. User's Manual
