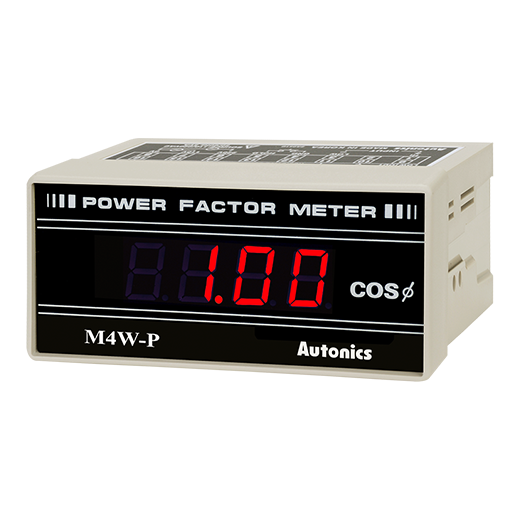

기기명 (Instrument) :  디지털 판넬메타 (역률표시용)

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  M4W-P series

세부내용 (Description) :

역률 표시용 디지털 판넬메타 M4W-P는, 문자 높이 14.1mm로 높은 시인성을 구현하며, DC4 - 20mA의 입력 사양 및 -0.50~1.00 ~ +0.50 cosØ의 표시 범위를 가지는 제품으로, 다양한 환경에 폭넓은 적용이 가능합니다.

주요 특징
 - 역률표시용 Indicator
 - 입력 : DC4-20mA(역률변환기 옵션 사양)
 - 표시 : -0.50~1.00~+0.50

첨부 (Attach)

   파일내용 (The content of file) :

   사진 (Picture)  :

기기명 (Instrument) :  디지털 판넬메타 (전압계(Voltmeter) / 전류계(Ammeter) / 전력계(Wattmeter) / 회전속도계(Tachometer, Speed Meter) / 스케일(scailing) 용)

제작회사 (Manufacturer) :  Autonics (오토닉스)

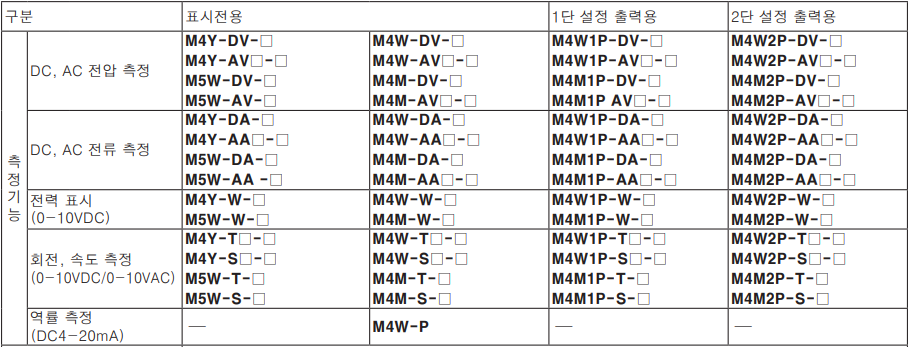

형식 (Model) :  M4Y/ M5W/ M4W/ M4M Series

세부내용 (Description) :

전압계 / 전류계 / 전력계 / 회전계 / 속도계 / 스케일 용 디지털 판넬메타 M4Y, M5W, M4W, M4M 시리즈는 표시전용, 1단/2단 설정 출력용 등 다양한 종류로 구성되어 있으며, 실효치/평균치 선택 기능으로 사용자 편의성을 한층 높였습니다. 또한 Auto zero 기능, Hold 기능(M5W 제외) 탑재 및 19999(M5W), 1999(그 외 기종)의 최대 표시 범위를 가지는 판넬메타 입니다.

주요 특징
 - 최대표시 : 19999(M5W), 1999(그 외 기종)
 - Auto Zero 기능 및 Hold 기능(M5W 제외)
 - 실효값/평균값 선택기능(AC 전압)
 - 7 세그먼트 LED 방식
 - DIN 규격의 케이스 사이즈
 - 표시전용, 1단 설정 출력용, 2단 설정 출력용

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :

기기명 (Instrument) :  디지털 판넬메타 (모자이크 판넬 전용)

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  M4V

세부내용 (Description) :

모자이크 판넬 전용 그래픽 판넬메타 M4V Series는, 다양한 측정 입력이 가능한 제품으로, 에러 표시기능 및 자체 진단 기능으로 사용자 편의성을 한층 높였습니다. 또한 -999~9999의 최대 표시 범위를 가질 뿐만 아니라, Microprocessor 탑재로 고기능을 실현하였습니다.

주요 특징
 - 다양한 측정 입력 : 0-2VDC, 0-10VDC, 1-5VDC, DC0-1mA, DC4-20mA
 - High/Low 스케일 기능
 - 최대표시범위 : -999~9999
 - Error 표시 기능
 - Microprocessor 탑재로 고기능 실현
 - 표시정도 : F.S. ±0.2% rdg ±1digit

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :

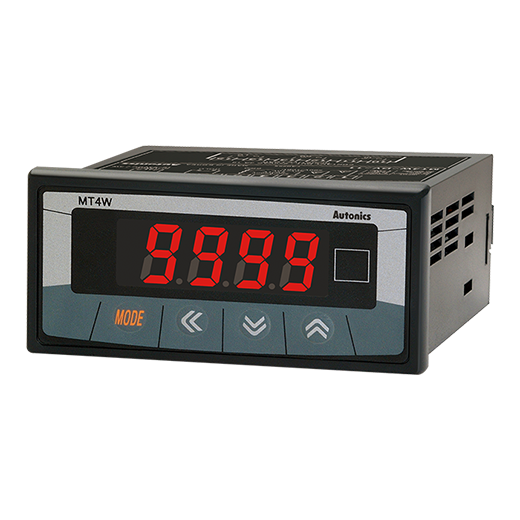

기기명 (Instrument) :  디지털 멀티 판넬메타

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  MT4Y series / MT4W series (MT4Y-DV-4□ / MT4Y-DA-4□ / MT4Y-AV-4□ / MT4Y-AA-4□ / MT4W-DV-4□ / MT4W-DA-4□ / MT4W-AV-4□ / MT4W-AA-4□ / MT4W-DV-1□ / MT4W-DA-1□ / MT4W-AV-1□ / MT4W-AA-1□)

세부내용 (Description) :

멀티 판넬메타 MT4Y/MT4W 시리즈는, AC 주파수 측정 기능, 영점 조정 기능, 전송출력 스케일 기능 등 다양한 기능이 내장된 제품으로, -1999~9999의 최대 표시 범위, 폭넓은 전원 전압 범위 및 다양한 출력 옵션을 지원하는 판넬메타의 슈퍼 버전 입니다.

주요 특징
 - 다양한 입/출력 지원(기본사양 : 표시전용)
    입력 : DC 전압, DC 전류, AC 전압, AC 전류
    출력 : RS485 통신 출력, 저속 Serial 출력, BCD Dynamic 출력, NPN/PNP 오픈 콜렉터 출력, Relay 출력, 전송(DC4-20mA) 출력
 - 최대 측정입력 사양 : 500VDC, 500VAC, DC5A, AC5A
 - 최대 표시범위 : -1999~9999
 - High/Low 스케일 기능
 - AC 주파수 측정 기능(측정범위 : 0.1~9999Hz)
 - 다양한 기능 : 표시 최대값/최소값 감시 기능, 표시주기 지연 기능,영점 조정 기능, 최대 표시값 보정 기능, 전송(DC4-20mA) 출력 스케일 조정 기능 등
 - 전원전압 사양 : 12-24VDC, 100-240VAC 50/60Hz

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :

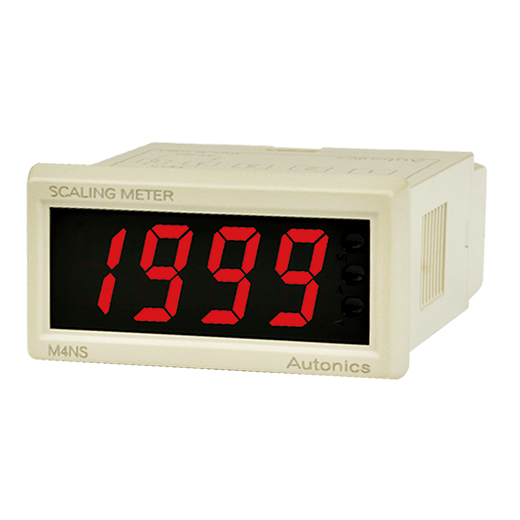

기기명 (Instrument) :  루프 전원 방식 스케일링 메타

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  M4NS-NA / M4YS-NA

세부내용 (Description) :

루프 전원 방식 스케일링 메타 M4NS/M4YS는, 측정 입력에서 전원이 공급되는 방식으로, 별도의 전원 없이 내부회로를 구동할 수 있어 편리한 사용이 가능하며, -1999~9999의 최대 표시 범위 및 프리스케일 기능, 표시값 Peak치 감시 기능 등 다양한 기능이 내장되어있는 스케일링 메타 입니다.

주요 특징
 - 루프(Loop) 전원 방식 : 측정 입력에서 전원을 얻는 방식
 - 측정입력 : DC4-20mA
 - 최대표시범위 : -1999~9999
 - High/Low 스케일 기능
 - 소수점 위치 변경 기능
 - 상.하한 입력 보정 기능
 - 표시 최대값/최소값 감시 기능
 - 최대값/최소값 감시 지연 시간 변경 기능
 - 표시주기 변경 기능(0.5초, 1초, 2초, 3초, 4초, 5초 중 선택)
 - Error 표시 기능

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :

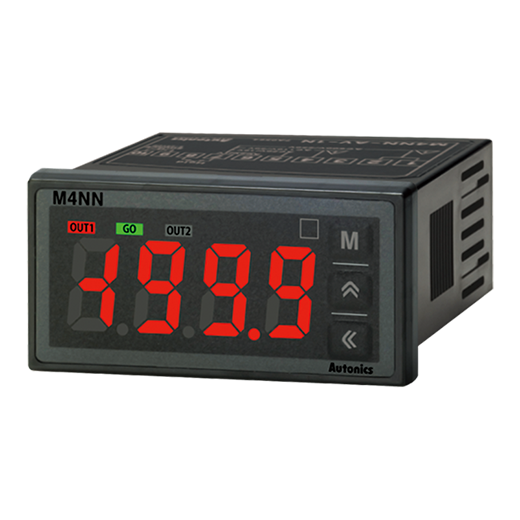

기기명 (Instrument) :  소형 디지털 멀티 판넬메타 (플러그 소켓식 단자대)

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  M4NN series (M4NN-DV-1N / M4NN-DV-11 / M4NN-DV-12 / M4NN-DA-1N / M4NN-DA-11 / M4NN-DA-12 / M4NN-AV-1N / M4NN-AV-11 / M4NN-AV-12 / M4NN-AA-1N / M4NN-AA-11 / M4NN-AA-12)

세부내용 (Description) :

DIN W48 X H24mm의 소형 디지털 멀티 판넬메타 M4NN 시리즈는 다양한 입력사양을 지원해 사용자의 다양한 환경에 맞게 사용이 가능합니다. 또한 입력부, 출력부, 전원부가 절연되어 있어 1개의 전원으로 다수의 M4NN에 전원 공급이 가능하며, 역률 변환기 등의 아날로그 출력 신호를 역률값으로 표시할 수 있습니다. 이외에도 High/Low 스케일, AC 주파수 측정, 영점 조정, 전송출력 스케일 등의 다양한 기능 내장으로 사용의 편의성을 향상시켰습니다.

주요 특징
 - 다양한 입력 사양 지원(모델에 따라 구분됨)
    입력 : DC전압, DC전류, AC전압, AC전류
 - 입력측과 전원측을 절연하여 1개의 전원으로 다수의 M4NN에 전원공급 가능
 - 최대 표시범위 : -1999~9999
 - High/Low 스케일 기능
 - AC 주파수 측정 기능(측정범위 : 0.1~9999Hz)
 - 프리셋 출력 제공 : OUT1, GO, OUT2(NPN/PNP 오픈 콜렉터 출력)
 - 역률 표시 및 출력 기능 : 1-5V, 4-20mA 등의 입력을 받아 -0.50~1.00~0.50로 표시
 - 다양한 기능 : 표시 최대값/최소값 감시기능, 표시주기 지연 기능, 영점 조정 기능, 최대 표시값 보정 기능
 - 전원전압 사양 : 5-24VDC(절연타입)

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :

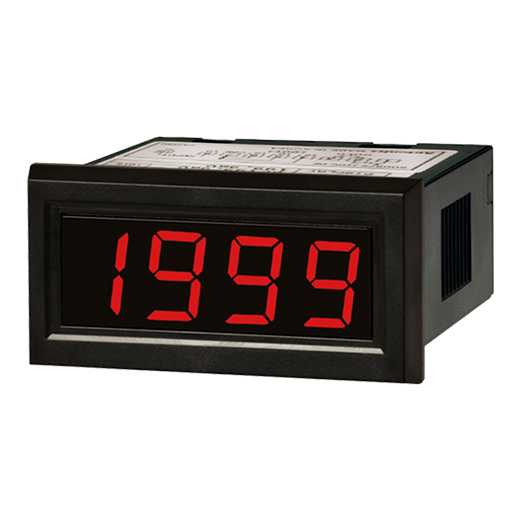

기기명 (Instrument) :  소형 디지털 판넬메타

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  M4N series (M4N-DV-□□ / M4N-DA-□□ / M4N-DI-□□)

세부내용 (Description) :

소형 판넬메타 M4N 시리즈는, 콤팩트 사이즈로 취부 공간 절감을 실현하였으며, Auto Zero 기능 및 Hold 기능이 내장되어 있어 더욱 편리한 사용이 가능한 제품으로, 1999의 최대 표시 범위를 가지는 판넬메타 입니다.

주요 특징
 - 최대표시 : 1999
 - Auto Zero 기능 및 Hold 기능 내장
 - 7세그먼트 LED 방식
 - 전원전압 : 5VDC, 12-24VDC

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :

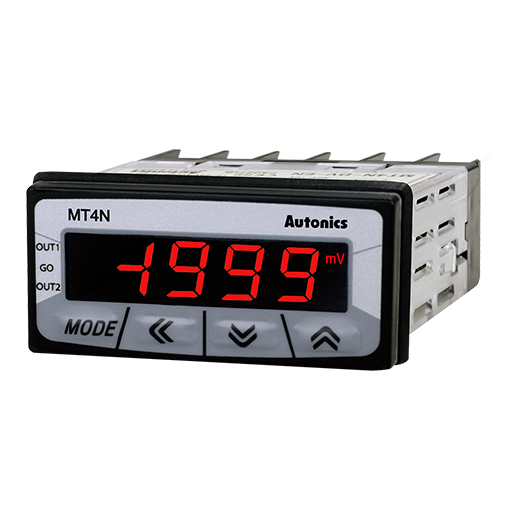

기기명 (Instrument) :  소형 디지털 멀티 판넬메타

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  MT4N series (MT4N-DV-E□ / MT4N-DA-E□ / MT4N-AV-E□ / MT4N-AA-E□ / MT4N-DV-4□ / MT4N-DA-4□ / MT4N-AV-4□ / MT4N-AA-4□)

세부내용 (Description) :

DIN W48 X H24mm의 소형 디지털 멀티 판넬메타 MT4N 시리즈는 다양한 입력과 출력 사양을 지원해 사용자의 다양한 환경에 맞게 사용이 가능합니다. 본 제품은 -1999~9999의 표시 범위를 제공하며, High/Low 스케일, AC 주파수 측정, 영점 조정, 전송출력 스케일 등의 다양한 기능 내장으로 사용의 편의성을 향상시켰습니다.

주요 특징
 - 다양한 입/출력 지원(모델에 따라 구분됨)
    입력 : DC전압, DC전류, AC전압, AC전류
    출력 : RS485 통신출력, 전송(DC4-20mA) 출력, NPN/PNP 오픈 콜렉터 출력, Relay 출력( 기본 사양은 출력 기능이 없는 표시 전용임)
 - 최대 측정입력 사양 : 50VDC, DC500mA, 250VAC, AC5A
 - 최대 표시범위 : -1999~9999
 - High/Low 스케일 기능
 - AC 주파수 측정 기능(측정범위 : 0.1~9999Hz)
 - 다양한 기능 : 표시 최대값/최소값 감시기능, 표시주기 지연 기능, 영점 조정 기능, 최대 표시값 보정 기능, 전송(DC4-20mA) 출력 스케일 조정 기능
 - 전원전압 사양 : 12-24VDC/AC 겸용, 100-240VAC

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :

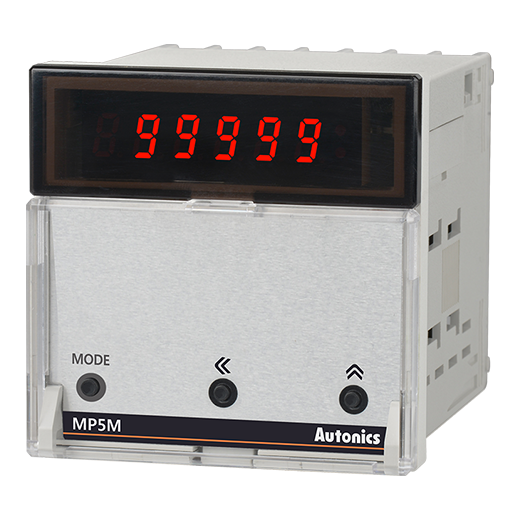

기기명 (Instrument) :  고기능 디지털 펄스메타 (썸휠 스위치형)

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  MP5M series (MP5M-4N / MP5M-41 / MP5M-42 / MP5M-2N / MP5M-21 / MP5M-22)

세부내용 (Description) :

고기능, 디지털 펄스메타 MP5M 시리즈는, 회전 수와 속도측정 외에도 주파수, 절대비율, 통과시간, 오차비율 등 14가지 동작 모드로 다양한 측정이 가능하며, 여러 가지의 출력 모드를 비롯한 다양한 기능을 내장하고 있어, 각종 산업 현장에 폭 넓게 적용됩니다. 또한 50kHz의 고속 측정이 가능한 제품으로, 사용자 편의성을 한층 높였습니다.

주요 특징
※동작 모드 및 전원 사양 추가, 후면 길이 감소 등 일부 항목이 업그레이드 되었습니다.

 - 3가지 모드 추가(총 14가지 동작 모드)
    주파수/회전수/속도, 통과 속도, 주기, 통과 시간, 시간 폭
    시간 차, 절대 비율, 농도, 측장 1, 측장2, 간격
    적산, 가감산(개별입력), 가감산(위상차 입력)
 - 기존 대비 32% 후면 길이 감소
 - 다양한 출력 모델
    Relay 1단(상한)/2단(상/하한)+ NPN 오픈 콜렉터
 - 다양한 기능
    NPN 무접점/접점 입력, PNP 무접점/접점 입력 선택, 프리스케일
    감시 지연, 히스테리시스, Auto-Zero 시간 설정, Lock 설정
 - 최대 표시 범위: -19999~99999
 - 다양한 표시 단위
    rpm, rps, Hz, kHz, sec, min, m, mm, mm/s, m/s, m/min, m/h, ℓ/s, ℓ/min, ℓ/h, %, counts 외

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manaul)

   사진 (Picture)  :

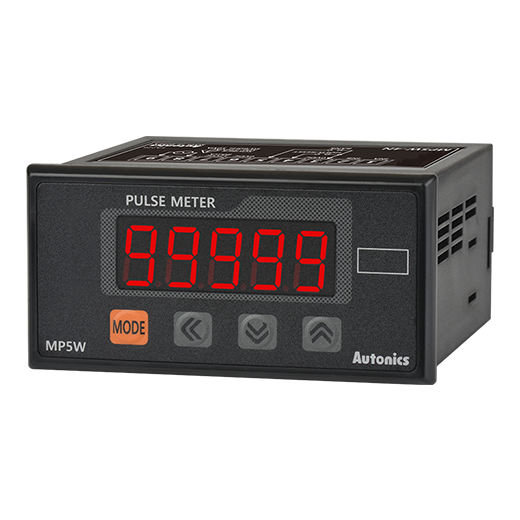

기기명 (Instrument) :  고기능 디지털 펄스메타

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  MP5S / MP5Y / MP5W series (MP5W-4N / MP5W-41 / MP5W-42 / MP5W-44 / MP5W-45 / MP5W-48 / MP5W-49 / MP5W-4A / MP5W-2N / MP5W-21 / MP5W-22 / MP5W-24 / MP5W-25 / MP5W-28 / MP5W-29 / MP5W-2A / MP5Y-4N / MP5Y-41 / MP5Y-42 / MP5Y-43 / MP5Y-44 / MP5Y-45 / MP5Y-46 / MP5Y-2N / MP5Y-21 / MP5Y-22 / MP5Y-23 / MP5Y-24 / MP5Y-25 / MP5Y-26 / MP5S-2N / MP5S-4N)

세부내용 (Description) :

고기능, 디지털 펄스메타 MP5S/MP5Y/MP5W 시리즈는 회전 수와 속도측정 외에도 주파수, 절대비율, 통과시간 등 16가지 동작 모드로 다양한 측정이 가능하며, 여러 가지의 출력 모드를 비롯한 다양한 기능을 내장하고 있어, 각종 산업 현장에 폭 넓게 적용됩니다. 또한 50kHz의 고속 측정이 가능한 제품으로, 사용자 편의성을 한층 높였습니다.

주요 특징
※ 동작 모드 및 전원 사양, 출력 사양 추가 등 일부 항목이 업그레이드 되었습니다.

 - 3가지 모드 추가(총 16가지 동작 모드)
    주파수/회전수/속도, 통과 속도, 주기, 통과 시간, 시간 폭
    시간 차, 절대 비율, 오차 비율, 농도, 오차, 측장 1, 측장 2, 간격
    적산, 가감산(개별입력), 가감산(위상차 입력)
 - 다양한 출력 모델
    Relay 3단/5단 출력, NPN/PNP 오픈 콜렉터 5단 출력
    BCD Dynamic 출력, PV전송 출력(전류 출력)
    RS485 통신 출력(Modbus RTU 방식으로 변경)
 - 다양한 기능
    NPN 무접점/접점 입력, PNP 무접점/접점 입력 선택, 프리스케일
    감시 지연, 히스테리시스, Auto-Zero 시간 설정, Lock 설정, 데이터 뱅크 기능(MP5W Series)
 - 최대 표시 범위 : -19999~99999
 - 다양한 표시 단위 : rpm, rps, Hz, kHz, sec, min, m, mm, mm/s, m/s, m/min, m/h, ℓ/s, ℓ/min, ℓ/h, %, counts 외

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

   사진 (Picture)  :
