기기명 (Instrument) : 아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) : Chekman (태광전자정밀)

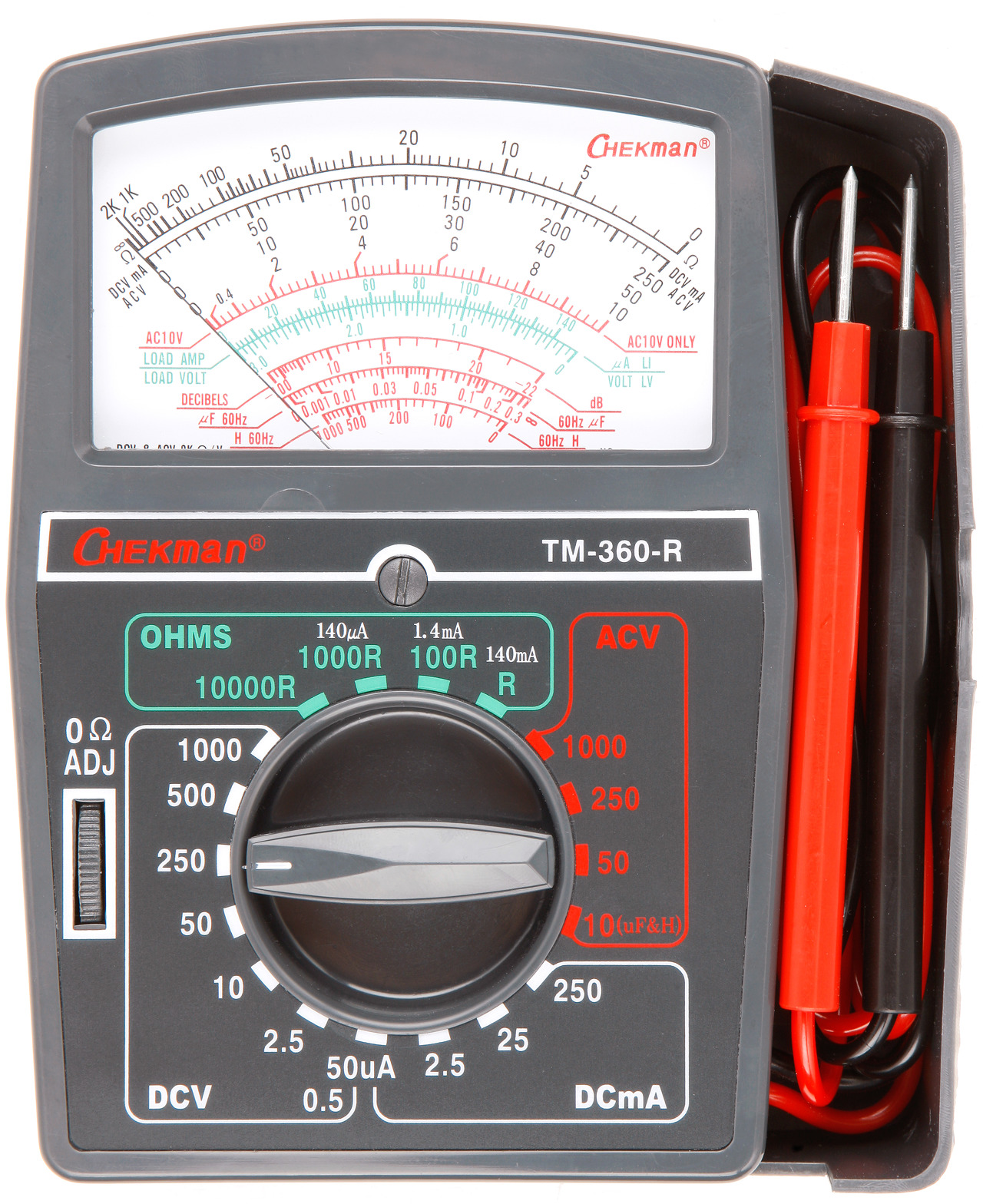

형식 (Model) : TM-360R

세부내용 (Description) :

■ TM-360R

* 메타보호 및 저항파손 방지(휴즈단락)
* 44㎂의 감도
* 최신의 기술로 본체에 리드부착
* 보급형 다기능 멀티미터

 -. DC Voltage : 0-0.5-2.5-10-50-250-1000V ±5%F.S
 -. DC㎃ : 0-50㎂-2.5-25-250㎃ ±5%F.S
 -. AC Voltage : 0-10-50-250-1000V ±5%F.S
 -. OHMS : 0-2㏀-200㏀-2㏁-20㏁ ±5%F.S
 -. LI : 0-140㎂-1.4㎃-140㎃
 -. LV : 0-3V
 -. ㎌ & H : 0.001㎌∼0.3㎌, 20H∼1000H ± 10%F.S
 -. Decibels : -㏈∼+17㏈∼63㏈
 -. Power source : R6(1.5V)×2, 6F22(9V) ×1
 -. Size & Weight : 152×127×40㎜ Approx, 345g(NET)
 -. Accessories : Test leads, Carrying case

첨부 (Attach)

   파일내용 (The content of file) : Operation Manual

   사진 (Picture)  :

기기명 (Instrument) : 아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) : Chekman (태광전자정밀)

형식 (Model) : TM-501A

세부내용 (Description) :

■ TM-501A

* 메타보호 및 저항파손 방지(휴즈단락)
* DC 10A렌지
* 도통시험(LED)
* 밧데리 체크(1.5V)

 -. DC Voltage : 0-0.25-2.5-10-50-250-1000V (20㏀/V) ±4%F.S
 -. DC A : 0-50㎂-2.5㎃-25㎃-250㎃-10A ±4%F.S
 -. AC Voltage : 0-10-50-250-1000V (9㏀/V) ±5%F.S
 -. OHMS : 0-2㏀-20㏀-200㏀-2㏀-20㏀ ±4%F.S
 -. LI : 0-150㎂-1.5㎃-15㎃-150㎃
 -. LV : 0-3V
 -. Continuity : LED light (at less 10Ω)
 -. Power source : R6(1.5V)×2, 6F22(9V) ×1
 -. Size & Weight : 150×100×38㎜ Approx, 260g(NET)
 -. Accessories : Test leads, Carrying case

첨부 (Attach)

   파일내용 (The content of file) : 사용설명서

   사진 (Picture)  :

기기명 (Instrument) :  아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) : Chekman (태광전자정밀)

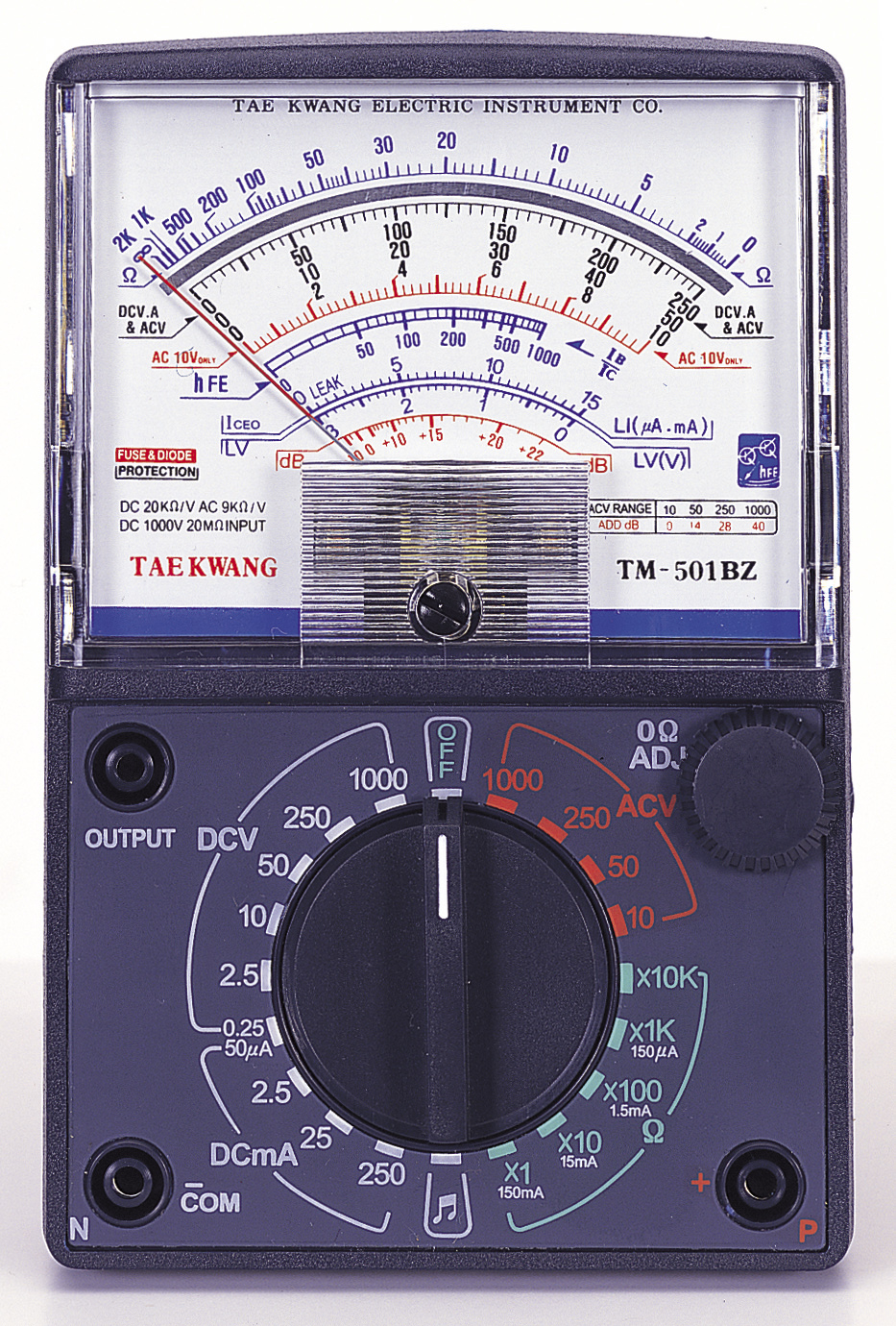

형식 (Model) : TM-501BZ

세부내용 (Description) :

■ TM-501BZ

* 메타보호 및 저항파손 방지(휴즈단락)
* DC㎃ 렌지
* 도통시험(부저)
* OUT PUT단자(전자회로등의 신호검출 용이)

 -. DC Voltage : 0-0.25-2.5-10-50-250-1000V (20㏀/V) ±4%F.S
 -. DC A : 0-50㎂-2.5㎃-25㎃-250㎃ ±4%F.S
 -. AC Voltage : 0-10-50-250-1000V (9㏀/V) ± 5%F.S
 -. OHMS : 0-2㏀-20㏀-200㏀-2㏁-20㏁ ±4%F.S
 -. LI : 0-150㎂-1.5㎃-15㎃-150㎃
 -. LV : 0-3V
 -. Continuity : Beeper (50Ω or less)
 -. Power source : R6(1.5V)×2, 6F22(9V) ×1
 -. Size & Weight : 150×100×38㎜ Approx, 260g(NET)
 -. Accessories : Test leads, Carrying case

첨부 (Attach)

   파일내용 (The content of file) : 사용설명서

   사진 (Picture)  :

기기명 (Instrument) :  아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) :  Chekman (태광전자정밀)

형식 (Model) :  TM-386RF

세부내용 (Description) :

■ TM-386RF

* 높은 내부저항 (DC 20㏀/V, 9㏀/V)
* 도통시험(부저, LED)
* 메타보호 및 저항파손 방지(휴즈단락)
* 밧데리 양부체크(1.5V)
* OUTPUT단자(전자회로등의 신호검출 편리)
* DC 12A의 고전류렌지

 -. DC Voltage : 0-120m-3-12-30-120-300-1200V ±4%F.S
 -. DC㎃ : 0-50㎂-3㎃-30㎃-12A ±4%F.S
 -. AC Voltage : 0-6-30-120-300-1200V ±4%F.S
 -. OHMS : 0-2㏀-20㏀-2㏁-20㏁ ±4%F.S
 -. LV : 0-150㎂-15㎃-150㎃
 -. Decibels : -㏈∼+17㏈∼63㏈
 -. Continuity : Beeper (50Ω or less) LED(at below 10Ω)
 -. Power source : R6(1.5V)×2, 6F22(9V) ×1
 -. Size & Weight : 150×100×35㎜ Approx, 365g(NET)
 -. Accessories : Test leads, Carrying case

첨부 (Attach)

   파일내용 (The content of file) : 사용설명서

   사진 (Picture)  :

기기명 (Instrument) : 아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) :  Chekman (태광전자정밀)

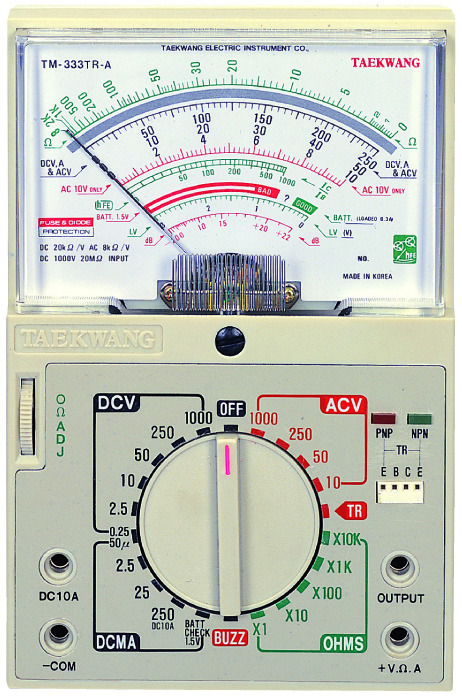

형식 (Model) :  TM-333TRA

세부내용 (Description) :

■ TM-333TRA

* 메타보호 및 저항파손 방지(휴즈단락)
* 밧데리 양부체크(1.5V)
* 도통시험(부저)
* 트랜지스터 극성 및 양부검사 (TR 소켓을 이용하여 LED 발광)

 -. DC Voltage : 0-0.25-0.5-2.5-10-50-250-1000V (20㏀/V) ±4%F.S
 -. DC A : 0-50㎂-2.5㎃-25㎃-250㎃-10A ±4%F.S
 -. AC Voltage : 0-10-50-250-1000V (8㏀/V) ±5%F.S
 -. OHMS : 0-2㏀-20㏀-2㏁-20㏁ ±4%F.S
 -. LV : 0-3V
 -. Continuity : Beeper (50Ω or less)
 -. Power source : R6(1.5V)×2, 6F22(9V) ×1
 -. Size & Weight : 151×100×42㎜ Approx, 300g(NET)
 -. Accessories : Test leads, Carrying case

첨부 (Attach)

   파일내용 (The content of file) :  Instruction Manual

   사진 (Picture)  :

기기명 (Instrument) :  아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) :  Chekman (태광전자정밀)

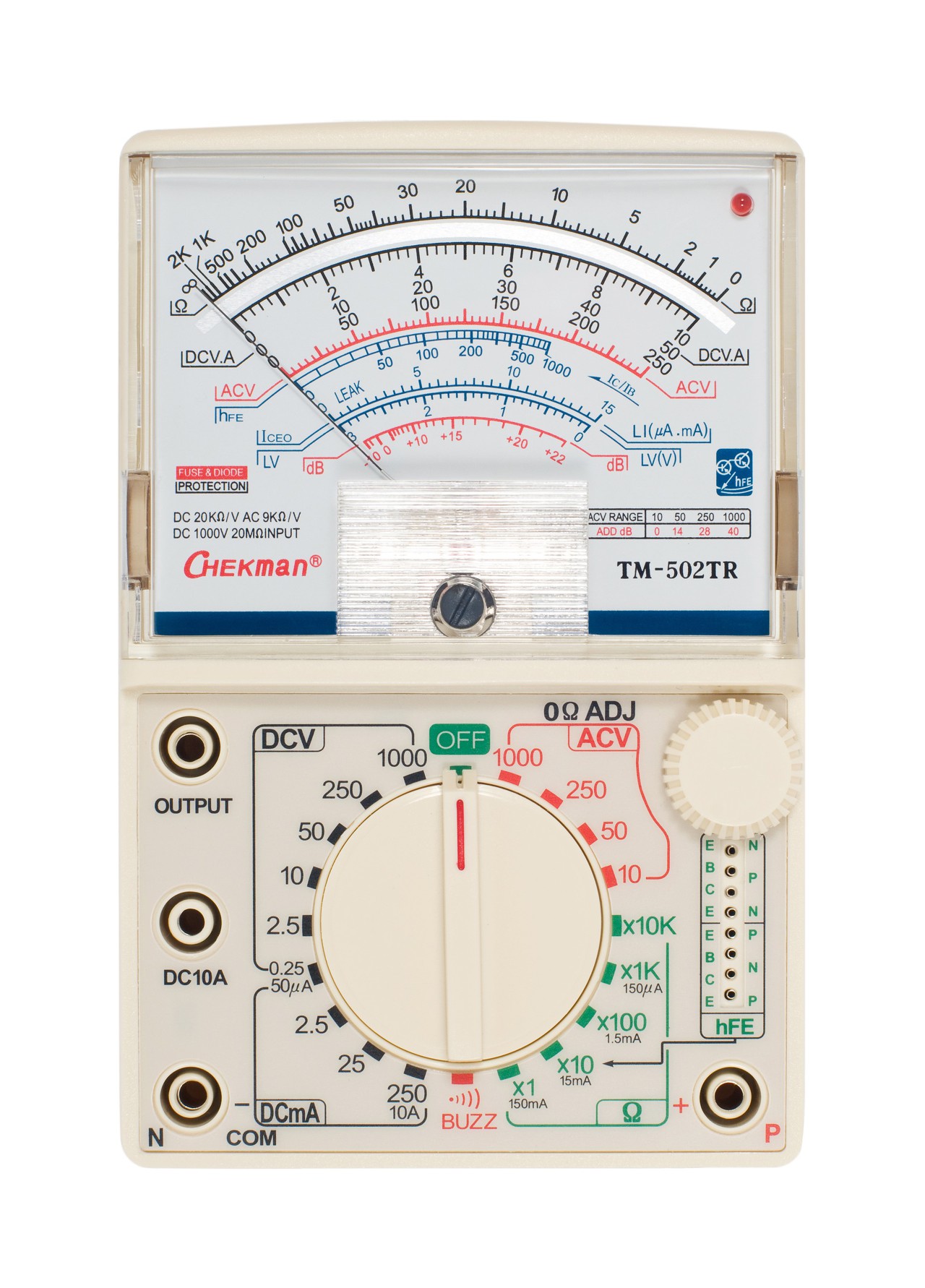

형식 (Model) :  TM-502TR

세부내용 (Description) :

■ TM-502TR

* 도통시험(부저 및 LED)
* OUT PUT단자(전자회로등의 신호검출 용이)
* 메타보호 및 저항파손 방지(휴즈단락)
* 트랜지스터의 직류 전류 증폭도(hFE)직독

 -. DC Voltage : 0-0.25-2.5-10-50-250-1000V(20㏀/V) ±4%F.S
 -. DC A : 0-50㎂-2.5㎃-25㎃-250㎃-10A ±4%F.S
 -. AC Voltage : 0-10-50-250-1000V (9㏀/V) ±5%F.S
 -. OHMS : 0-2㏀-20㏀-200㏀-2㏁-20㏁ ±4%F.S
 -. Decibels : -10㏈∼+22㏈(AC10V)∼+62㏈
 -. LI : 0-150㎂-1.5㎃-15㎃-150㎃
 -. LV : 0-3V
 -. hFE(TR) : 0-1000
 -. Continuity : Beeper (50Ω or less) LED light (at below 10Ω)
 -. Power source : R6(1.5V)×2, 6F22(9V) ×1
 -. Size & Weight : 150×100×38㎜ Approx, 260g(NET)
 -. Accessories : Test leads, Carrying case

첨부 (Attach)

   파일내용 (The content of file) :  사용설명서

   사진 (Picture)  :

기기명 (Instrument) :  아날로그 멀티미터 (TM-504TRN)

제작회사 (Manufacturer) :  Chekman (태광전자정밀)

형식 (Model) :  TM-504TRN

세부내용 (Description) :

■ TM-504TRN

* 트랜지스터의 직류전류증폭도(hFE)직독
* DCV Null 기능
* 도통기능(부저 및 LED)
* 메타보호 및 저항파손 방지회로
* OUT PUT단자(전자회로등의 신호검출 용이)

 -. DC Voltage : 0.1-0.25-2.5-10-50-250-1000V(20㏀/V) ±4%F.S
 -. DCV NULL : ±5V. 25V ±4%F.S
 -. DC Current : 0-50㎂-2.5㎃-25㎃-250㎃-10A ±4%F.S
 -. AC Voltage : 0-10-50-250-1000V(9㏀/V) ±5%F.S
 -. Resistance : 0-2㏀-20㏀-200㏀-2㏁-20㏁ ±4%F.S
 -. Decibels : -10㏈∼+22㏈(AC10V)∼+62㏈
 -. LI : 0-150㎂-1.5㎃-15㎃-150㎃
 -. LV : 0-3V
 -. hFE : 0-1000
 -. Battery check : 1.5V (load250㎃)
 -. Continuity : Beeper(50Ω or less), LED(at below 10Ω)
 -. Power source : R6(1.5V)×2, 6F22(9V)×1
 -. Size & Weight : 150×100×38㎜, Approx, 300g(NET)
 -. Accessories : Test leads, Carrying case

첨부 (Attach)

   파일내용 (The content of file) :  사용설명서

   사진 (Picture)  :

기기명 (Instrument) :  아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) :  Chekman (태광전자정밀)

형식 (Model) :  TK-260TR

세부내용 (Description) :

■ TK-260TR
학습교재 및 필드용 전천후 테스터

(1) 직류전압
① 레인지 : 2.5, 10, 50, 250, 1000V② 감 도 : 20,000Ω/V
③ 정밀도 : 최대 눈금치수의 ±4%

(2) 교류전압
① 레인지 : 10, 50, 250, 1000V
② 감 도 : 8,000Ω/V
③ 지시치 : 전파정류 평균치 감응치를 정현파 실효치로 교정된 지시치
④ 주파수 감응 : 정격 정밀도는 80V 까지는 10KHz, 정격 정밀도는 250V 까지는 20KHz
⑤ 정밀도 : 최대 눈금치수의 ±5%

(3) 직류전류
① 레인지 : 2.5, 25, 250mA, 10A
※ 10A 측정단자는 별도 전용단자로 사용됨.
② 전압강하 : 0.25V
③ 정밀도 : 최대 눈금치의 ±4%

(4) 저항
R X 1 0~2.000Ω (20Ω 중앙눈금)
R X 10 0~20,000Ω (200Ω 중앙눈금)
R X 1K 0~2MΩ (20kΩ 중앙눈금)
R X 10K 0~20MΩ (200KΩ 중앙눈금)

① 정밀도 : ±4°ARC
② 단락전류 및 개방 전압 (정상 전지일 경우)
R X 1, 150mA, 3V
R X 10, 15mA, 3V
R X 1K, 150μA, 3V
R X 10K, 60μA, 12V

(5) 데시벨
-10dB ~ +22dB (AC 10V 레인지)
+4dB ~ +36dB (AC 52V 레인지)
+18dB ~ +50dB (AC 250V 레인지)
+30dB ~ +62dB (AC 1000V 레인지)
0dB : 600Ω 1mW 기준

(6) 사용전지
1.5V X 2개 , 9V X 1개

(7) 과부하보호회로
*메타보호용 다이오드 2개
*퓨즈 0.5A/250V 1개

(8) 사용온도
정격정밀도 유지 : 23°C±5°C
0°C~18°C, 28°C~50°C 범위에서 4% 오차가 부가가 될 수 있음.

(9) 크기
101mm X 150mm X 44mm, 370g

첨부 (Attach)

   파일내용 (The content of file) :  사용설명서

   사진 (Picture)  :

기기명 (Instrument) :  아날로그 멀티미터 (Analog Multimeter)

제작회사 (Manufacturer) :  Chekman (태광전자정밀)

형식 (Model) :  TM-3601

세부내용 (Description) :

■ TM-3601
* 메타보호 및 저항파손 방지(휴즈단락)
* 보급형 멀티미터
* 편리한 리드 부착형

■SPECIFICATION
 -. DC Voltage :  0-0.5V-2.5V-10V-50V-250V-1000V ±5% F.S
 -. DC mA : 0-50㎂-2.5㎃-25㎃-250mA ±5% F.S
 -. AC Voltage : 0-10V-50V-250V-1000V ±5% F.S
 -. OHMS(Ω) : 0~2kΩ~20kΩ~200kΩ~2MΩ ±5% F.S
​ -. Size&Weight : 127(H) × 160(W) × 48(D)mm. Approx 330g

첨부 (Attach)

   파일내용 (The content of file) :  사용설명서

   사진 (Picture)  :
