기기명 (Instrument) :  2중 PID 온도조절기

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  TZN series (TZN4S / TZN4M / TZN4W / TZN4H / TZN4L)

2019.08.05 - [사용설명서] - Autonics / TX series_LCD 디스플레이 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics / TX series_LCD 디스플레이 PID 온도조절기 (취급설명서_Instruction Manual)

세부내용 (Description) :

2중 PID 제어 온도조절기 TZN 시리즈는±0.3%의 고정도 실현하며, 총 13가지의 멀티 입력이 가능한 제품으로서, 다양한 환경에 적용 가능합니다.

주요 특징
 - 2중 PID 제어 기능
    목표값까지 빠른 응답특성을 요구할 때 사용하는 고속 응답 PID 제어 기능과 목표값까지의 응답특성이 다소 느려도 오버슈트를 최소화할 때 사용하는 저속 응답 PID 제어 기능 내장
 - 고정도 실현
    각 입력별 F.S. 값을 기준으로 ±0.3%의 고정도 실현
 - 2단계 오토튜닝 제어 기능
 - 멀티입력 기능(13가지의 멀티 입력형)
    온도센서 및 전압, 전류입력 선택 기능
 - 다양한 보조출력 기능 내장
    LBA, SBA, 7가지 경보출력과 4가지의 경보옵션 기능 및 PV 전송출력(DC4-20mA), RS485 통신출력 내장
 - 아날로그 신호 입력 시 표시값 소수점 표시 기능



Autonics TZN4 시리즈는 2중 PID 온도조절기로, 정밀한 온도 제어가 요구되는 산업 현장에 이상적인 제품입니다. 이 시리즈는 고급 PID 제어 방식과 다양한 특수 기능을 제공하여, 두 개의 독립적인 온도 제어를 동시에 필요로 하는 시스템에서 탁월한 성능을 발휘합니다. 아래는 Autonics TZN4S, TZN4M, TZN4W, TZN4H, TZN4L 모델의 사양과 장단점을 설명한 내용입니다.

2019.08.05 - [사용설명서] - Autonics / TK series_고기능 PID 온도조절기 (취급설명서_Instruction Manual, 사용자 설명서_User Manual)

Autonics / TK series_고기능 PID 온도조절기 (취급설명서_Instruction Manual, 사용자 설명서_User Manual)

Autonics TZN4 시리즈 2중 PID 온도조절기 사양

1. 공통 사양 (TZN4S, TZN4M, TZN4W, TZN4H, TZN4L)

• PID 제어 방식: 정밀한 PID 제어를 통한 온도 관리, 자동 튜닝 기능 지원
• 입력 범위: 다양한 온도 센서 지원 (RTD, K형 써미스터)
• 출력 방식: 릴레이 출력, SSR 출력 가능
• 디스플레이: 4자리 LCD 디스플레이, 직관적인 UI로 온도 상태 확인 용이
• 설정 범위: -200°C ~ 1800°C (모델에 따라 다름)
• 전원 공급: AC 100-240V 또는 DC 24V
• 제어 방식: 두 개의 독립적인 PID 제어 가능
• 통신 기능: RS-485 통신 지원 (모델에 따라)
• 설치: 패널 장착 방식 (96x96 mm)
• 기타 기능: 자동 리셋, 타이머 기능, 온도 제어에 필요한 모든 필수 기능 탑재

2019.08.05 - [사용설명서] - Autonics / TCN series_실속형 PID 온도조절기 (2단 표시) (취급설명서_Instruction Manual)

Autonics / TCN series_실속형 PID 온도조절기 (2단 표시) (취급설명서_Instruction Manual)

2. 각 모델의 세부 사양

TZN4S

• 기본 용도: 중소형 산업 기계 및 장비에서의 온도 제어
• 디스플레이: 고해상도 LCD, 직관적인 사용자 인터페이스
• 특징: 고정밀 PID 제어와 간단한 설치로 다양한 소형 기계 시스템에 적합

TZN4M

• 기본 용도: 중간 크기의 온도 제어 시스템
• 디스플레이: 직관적이고 시인성이 좋은 4자리 LCD 화면
• 특징: 빠른 반응속도와 정확한 PID 제어로 생산성 향상
• 응용 분야: 화학 공정, 플라스틱 제조, 금속 가공 등

TZN4W

• 기본 용도: 복잡한 온도 제어가 필요한 시스템에서 사용
• 디스플레이: 고해상도 LCD로 온도 상태를 한눈에 확인 가능
• 특징: 정밀한 온도 제어와 복잡한 프로세스 관리가 필요한 산업 분야에 적합
• 응용 분야: 반도체 제조, 환경 제어, 실험실 장비 등

TZN4H

• 기본 용도: 고온 환경에서의 정밀한 온도 제어
• 디스플레이: 고온 제어를 위한 내열성 LCD 화면
• 특징: 높은 온도 범위 (최대 1800°C)와 고정밀 PID 제어
• 응용 분야: 금속 열처리, 고온 산업 공정 등

TZN4L

• 기본 용도: 저온 제어가 필요한 시스템
• 디스플레이: 저온 환경에서도 읽기 쉬운 LCD 디스플레이
• 특징: 정밀한 저온 PID 제어, 넓은 설정 범위 (-200°C ~ 1000°C)
• 응용 분야: 냉동기기, 환경 제어, 실험용 장비 등

2019.08.05 - [전체보기] - Autonics / TC series_실속형 PID 온도조절기 (1단 표시) (취급설명서_Instruction Manual)

Autonics / TC series_실속형 PID 온도조절기 (1단 표시) (취급설명서_Instruction Manual)

Autonics TZN4 시리즈 2중 PID 온도조절기 장점

1. 2중 PID 제어 시스템:
   • TZN4 시리즈는 두 개의 PID 제어를 동시에 제공하여, 두 개의 독립적인 온도 제어가 필요한 시스템에 매우 적합합니다. 이 기능은 다양한 공정에서 동시에 두 가지 온도를 제어해야 할 때 유용하며, 정확하고 안정적인 제어를 보장합니다.
2. 광범위한 온도 범위:
   • TZN4S는 -200°C에서 시작하여, TZN4H는 최대 1800°C까지 설정 가능한 넓은 온도 범위를 지원합니다. 이는 다양한 산업 현장에서 정밀한 온도 조정이 가능하다는 장점을 제공합니다.
3. 다양한 센서 지원:
   • RTD, K형 써미스터 등 다양한 온도 센서를 지원하여, 사용자의 필요에 맞는 온도 측정을 할 수 있습니다. 이는 다양한 환경에 맞춰 유연한 온도 측정을 가능하게 합니다.
4. 정밀한 PID 제어 및 자동 튜닝:
   • 자동 튜닝 기능을 제공하여, 온도 변화에 따른 최적의 PID 파라미터를 자동으로 조정합니다. 이를 통해 정확한 온도 제어가 가능하고, 시스템의 효율성을 극대화할 수 있습니다.
5. 직관적인 디스플레이:
   • 4자리 LCD 디스플레이는 온도 상태를 직관적으로 표시하며, 간단한 조작으로 온도 설정을 할 수 있습니다. 또한 백라이트가 탑재되어 어두운 환경에서도 확인이 용이합니다.
6. RS-485 통신 지원 (모델에 따라):
   • 일부 모델은 RS-485 통신을 지원하여, 여러 온도조절기를 중앙 집중식으로 제어하거나 데이터 로깅을 통해 관리할 수 있습니다. 이를 통해 자동화 시스템과의 통합이 용이합니다.
7. 내구성과 신뢰성:
   • 패널 장착형 디자인은 산업 현장에서의 내구성을 보장하며, 고온 및 저온 환경에서도 신뢰성 있는 성능을 발휘합니다.

2019.08.05 - [사용설명서] - Autonics / TA series_아날로그 무표시형 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics / TA series_아날로그 무표시형 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics TZN4 시리즈 2중 PID 온도조절기 단점

1. 고급 기능으로 인한 복잡성:
   • TZN4 시리즈는 두 개의 PID 제어, 자동 튜닝, 통신 기능 등 고급 기능을 갖추고 있지만, 초보자나 간단한 온도 조절만 필요로 하는 경우 설정이 복잡할 수 있습니다. 초기 설정에 시간이 소요될 수 있습니다.
2. 가격대가 다소 높음:
   • 고급 PID 제어 시스템과 다양한 기능을 갖춘 만큼, TZN4 시리즈는 상대적으로 비용이 높을 수 있습니다. 예산이 한정된 사용자에게는 비용 부담이 될 수 있습니다.
3. 출력 용량 제한:
   • 일부 모델은 출력 용량에 제한이 있을 수 있으므로, 고출력 장비를 제어하는 시스템에서는 별도의 출력 증폭기가 필요할 수 있습니다.
4. 통신 기능이 옵션 (모델별):
   • RS-485 통신 기능은 일부 모델에서만 제공되므로, 모든 모델에서 해당 기능을 사용할 수 없다는 점을 유의해야 합니다. 통신 기능을 필수로 요구하는 시스템에서는 모델 선택에 주의가 필요합니다.

2019.08.05 - [사용설명서] - Autonics / TZ series_2중 PID 온도조절기 (버튼 보호 커버) (취급설명서_Instruction Manual)

Autonics / TZ series_2중 PID 온도조절기 (버튼 보호 커버) (취급설명서_Instruction Manual)

결론

Autonics TZN4 시리즈 2중 PID 온도조절기는 고정밀 온도 제어가 필요한 산업에서 매우 유용한 제품입니다. 2중 PID 제어, 자동 튜닝 기능, 넓은 온도 범위 등 뛰어난 성능을 자랑하며, 다양한 환경에서 온도 제어를 최적화할 수 있습니다.

• 장점: 정확한 온도 제어, 2중 PID 제어, 넓은 온도 설정 범위, 다양한 센서 지원, 통신 기능 등
• 단점: 가격이 높음, 설정이 복잡할 수 있음, 출력 용량 제한 등

TZN4 시리즈는 정밀한 온도 제어가 필요한 산업에서 효율적이고 안정적인 온도 관리를 위한 최적의 선택입니다.

2019.08.07 - [사용설명서] - Autonics / TM series_다채널 모듈형 PID 온도조절기 (사용자설명서_User Manual)

Autonics / TM series_다채널 모듈형 PID 온도조절기 (사용자설명서_User Manual)

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

Autonics TZN series_2중 PID 온도조절기 (취급설명서).pdf

1.06MB

Autonics TZN series_2중 PID 온도조절기 (Instruction Manual).pdf

1.11MB



2019.08.09 - [사용설명서] - Autonics / TB42 series_보드형 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics / TB42 series_보드형 PID 온도조절기 (취급설명서_Instruction Manual)

 사진 (Picture)  :

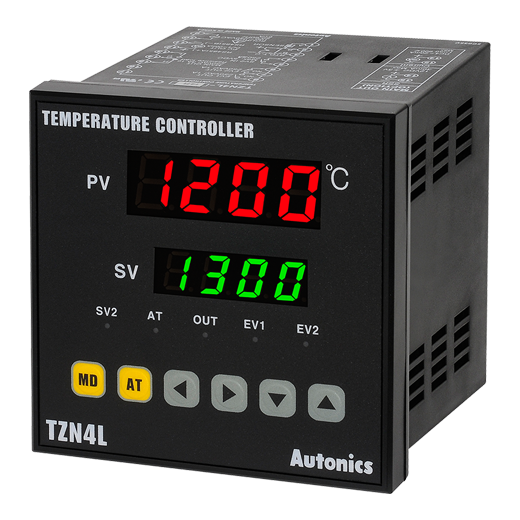

TZN4L

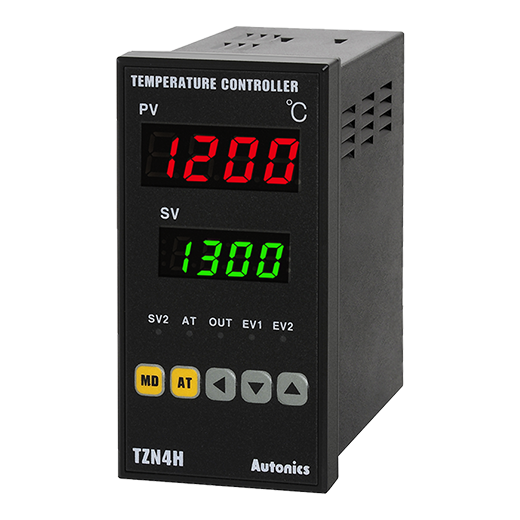

TZN4H

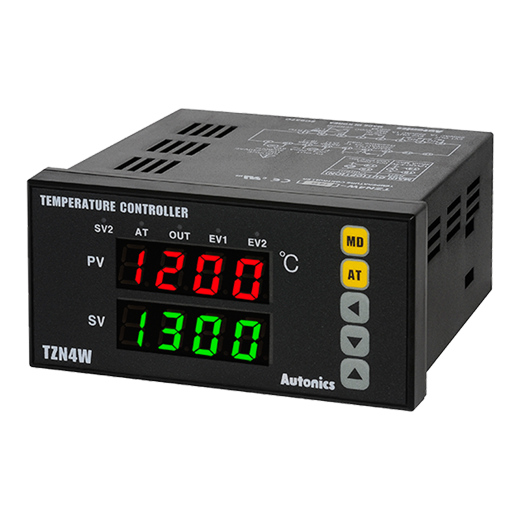

TZN4W

TZN4M

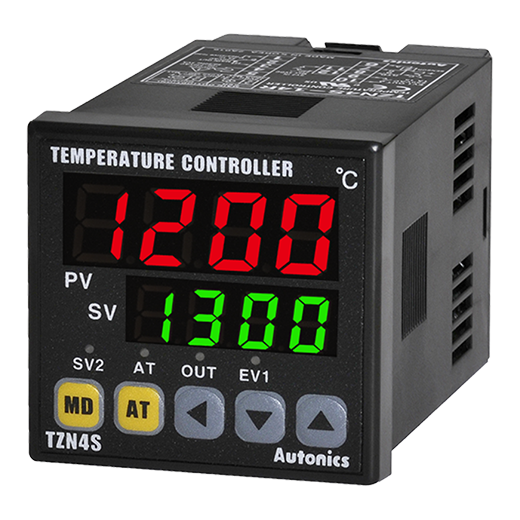

TZN4S
