Autonics / TC series_실속형 PID 온도조절기 (1단 표시) (취급설명서_Instruction Manual)

반응형

기기명 (Instrument) :  실속형 PID 온도조절기 (1단 표시)

제작회사 (Manufacturer) :  Autonics (오토닉스)

형식 (Model) :  TC series (TC4S / TC4SP / TC4Y / TC4M / TC4W / TC4H / TC4L)

2019.08.05 - [사용설명서] - Autonics / TK series_고기능 PID 온도조절기 (취급설명서_Instruction Manual, 사용자 설명서_User Manual)

Autonics / TK series_고기능 PID 온도조절기 (취급설명서_Instruction Manual, 사용자 설명서_User Manual)

세부내용 (Description) :

TC 시리즈는 온도 제어의 필수 기능은 모두 탑재하면서도 경제적인 가격을 실현한 경제형 온도조절기로서,100ms 고속 샘플링을 구현하여 이상적인 온도 제어를 실현하였습니다. 특히, SSRP 출력과 릴레이 출력 동시 내장으로 경제적, 효율적인 온도 제어를 실현하였으며, 콤팩트한 사이즈에 대형 표시부 채용으로 시인성을 향상시킨 실속형 온도조절기 입니다.

주요 특징
 - 신개발 PID제어 알고리즘 채용 및 100ms 고속 샘플링 구현을 통한 이상적인 온도제어 실현
 - Relay 출력과 SSR 출력 동시 내장
    SSR 구동 출력을 사용한 위상제어, 싸이클 제어 가능(SSRP 기능)
 - 대형표시부 채용을 통한 시인성 대폭 향상
 - 콤팩트 설계를 통한 취부공간 절감
    기존 제품 대비 최대 38% 소형화(깊이 기준)
 - 설정온도(SV) 대비 현재온도(PV)편차 표시 기능 탑재

Autonics TC4 Series 실속형 PID 온도조절기: 사양과 장단점

Autonics TC4 시리즈는 실속형 PID 온도조절기로, 다양한 산업 환경에서 온도 제어를 효율적으로 수행할 수 있는 경제적인 솔루션을 제공합니다. TC4 시리즈는 기본적인 PID 제어 기능을 제공하면서도 사용하기 쉬운 디자인과 우수한 성능을 갖추고 있어 온도 제어가 중요한 산업에 적합합니다. 이 글에서는 Autonics TC4 시리즈의 사양과 장단점을 설명하겠습니다.

2019.08.05 - [사용설명서] - Autonics / TCN series_실속형 PID 온도조절기 (2단 표시) (취급설명서_Instruction Manual)

Autonics / TCN series_실속형 PID 온도조절기 (2단 표시) (취급설명서_Instruction Manual)

Autonics TC4 Series PID 온도조절기 사양

1. 모델 개요
   • Autonics TC4는 온도 제어를 위한 기본적인 기능을 제공하는 실속형 PID 온도조절기입니다. 이 모델은 비용 효율적인 가격에 높은 신뢰성과 안정성을 제공합니다.
2. 입력 신호
   • **Thermocouple (K, J, T, E)**와 **RTD (Pt100)**를 지원하며, 다양한 온도 센서와 호환되어 다양한 산업에 적용할 수 있습니다.
   • 입력 범위는 -200℃ ~ 1372℃로, 산업용 온도 제어에 적합한 범위를 제공합니다.
3. PID 제어 방식
   • PID 제어는 프로포셔널, 적분, 미분 방식을 사용하여 온도 제어의 정확성을 높이고, 안정적인 온도 유지를 가능하게 합니다.
   • 자동 PID 튜닝 기능을 제공하여, 사용자가 수동으로 PID 값을 조정할 필요 없이 시스템에 최적화된 설정을 자동으로 조정합니다.
4. 출력 방식
   • Relay Output: 기본적인 온도 제어를 위한 기계적 릴레이 출력
   • SSR Output: Solid State Relay 출력을 지원하는 모델로, 내구성이 뛰어나고 빠른 제어가 가능합니다.
5. 디스플레이 및 사용자 인터페이스
   • LCD 디스플레이: 3자리 숫자의 온도 값과 설정된 값을 직관적으로 확인할 수 있는 선명한 화면 제공
   • 간편한 조작: 버튼을 통해 쉽게 온도 설정, PID 값 조정, 알람 설정 등이 가능하여 사용자 친화적입니다.
6. 알람 및 에러 표시
   • 알람 기능: 온도 초과, 센서 오류 등 다양한 상태에서 실시간 알람을 제공하여 빠른 대처가 가능합니다.
   • 오류 코드 표시: 문제가 발생할 경우, 오류 코드를 화면에 표시하여 신속한 문제 해결을 돕습니다.
7. 설치 및 크기
   • 컴팩트한 디자인으로, DIN 레일에 장착이 가능하여 설치가 간편하고 공간 절약이 가능합니다.
   • 크기: 48mm x 48mm 크기의 소형 모델로, 다양한 공간에 쉽게 설치할 수 있습니다.
8. 전원 공급
   • AC 100 ~ 240V 범위에서 전원 공급이 가능하며, 다양한 전압에서 안정적으로 작동합니다.

2019.08.05 - [사용설명서] - Autonics / TA series_아날로그 무표시형 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics / TA series_아날로그 무표시형 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics TC4 Series PID 온도조절기 장점

1. 경제적인 가격
   • TC4 시리즈는 기본적인 PID 제어 기능을 제공하면서도, 저렴한 가격으로 뛰어난 가성비를 자랑합니다. 예산이 제한된 중소기업이나 일반 산업 현장에서 매우 유용합니다.
2. 간편한 설치와 설정
   • 컴팩트한 크기와 간편한 인터페이스 덕분에 설치가 매우 쉬우며, 초기 설정도 사용자 친화적입니다. 온도 센서와 출력 장치 연결이 직관적으로 이루어집니다.
3. 자동 PID 튜닝
   • 자동 PID 튜닝 기능을 통해 사용자가 PID 값을 수동으로 조정할 필요 없이, 시스템에 맞춰 최적화된 설정을 자동으로 적용할 수 있어 시간과 노력을 절감할 수 있습니다.
4. 다양한 센서 호환
   • Thermocouple (K, J, T, E) 및 **RTD (Pt100)**와 호환되어 다양한 센서를 사용할 수 있어, 다양한 산업 환경에서 유연하게 활용할 수 있습니다.
5. 신뢰성 높은 제어 성능
   • PID 제어 방식은 온도의 안정성과 정밀도를 높여 주며, 고온이나 저온의 온도 변동을 최소화합니다. 안정적인 온도 유지는 제품 품질을 높이는 데 기여합니다.
6. 내구성 및 안정성
   • 고품질 부품을 사용하여 내구성이 뛰어나며, 장기간 사용에도 안정적인 성능을 유지합니다.
7. 알람 기능과 에러 코드 표시
   • 온도 이상 상태나 센서 오류 시 알람 기능을 통해 실시간으로 문제를 파악하고, 오류 코드 표시로 빠른 대응이 가능합니다.

2019.08.05 - [사용설명서] - Autonics / TZ series_2중 PID 온도조절기 (버튼 보호 커버) (취급설명서_Instruction Manual)

Autonics / TZ series_2중 PID 온도조절기 (버튼 보호 커버) (취급설명서_Instruction Manual)

Autonics TC4 Series PID 온도조절기 단점

1. 고급 기능 부족
   • Autonics TC4 시리즈는 실속형 모델이므로, 더 복잡한 온도 제어나 고급 기능을 요구하는 경우에는 다른 고급 모델에 비해 기능이 제한적일 수 있습니다.
2. 디스플레이 크기
   • 화면이 상대적으로 작은 크기여서, 멀리서 온도 값을 확인하거나, 다수의 설정값을 동시에 보기에는 불편할 수 있습니다. 대형 시스템에서는 불편할 수 있습니다.
3. 출력 옵션의 제한
   • TC4 시리즈는 Relay Output과 SSR Output만 지원하며, 더 다양한 출력 옵션이 필요한 경우 다른 고급 모델을 고려해야 할 수 있습니다.
4. 데이터 저장 기능 제한
   • 데이터 저장 기능이 제한적일 수 있어, 장기간 온도 데이터를 기록하고 분석하려는 경우 불편할 수 있습니다.

2019.08.05 - [사용설명서] - Autonics / TZN series_2중 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics / TZN series_2중 PID 온도조절기 (취급설명서_Instruction Manual)

결론

Autonics TC4 시리즈 PID 온도조절기는 기본적인 온도 제어 기능을 제공하는 경제적인 선택지로, 다양한 산업 현장에서 효율적인 온도 관리를 가능하게 합니다. 저렴한 가격, 간편한 설치, 자동 PID 튜닝 기능 덕분에 중소기업과 예산이 제한된 사용자에게 적합합니다. 그러나 고급 기능을 필요로 하는 고도화된 산업에서는 기능이 다소 부족할 수 있습니다. 그럼에도 불구하고 TC4 시리즈는 기본적인 온도 제어와 안정적인 성능을 중시하는 사용자에게 이상적인 선택이 될 것입니다.

2019.08.07 - [사용설명서] - Autonics / TM series_다채널 모듈형 PID 온도조절기 (사용자설명서_User Manual)

Autonics / TM series_다채널 모듈형 PID 온도조절기 (사용자설명서_User Manual)

첨부 (Attach)

   파일내용 (The content of file) :  취급설명서 (Instruction Manual)

Autonics TC series_실속형 PID 온도조절기 (1단 표시) (취급설명서).pdf

0.81MB

Autonics TC series_실속형 PID 온도조절기 (1단 표시) (Instruction Manual).pdf

0.99MB

2019.08.09 - [사용설명서] - Autonics / TB42 series_보드형 PID 온도조절기 (취급설명서_Instruction Manual)

Autonics / TB42 series_보드형 PID 온도조절기 (취급설명서_Instruction Manual)

 사진 (Picture)  :

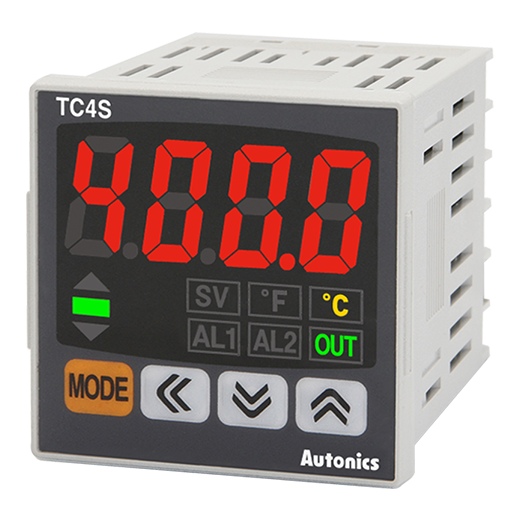

TC4S

TC4SP

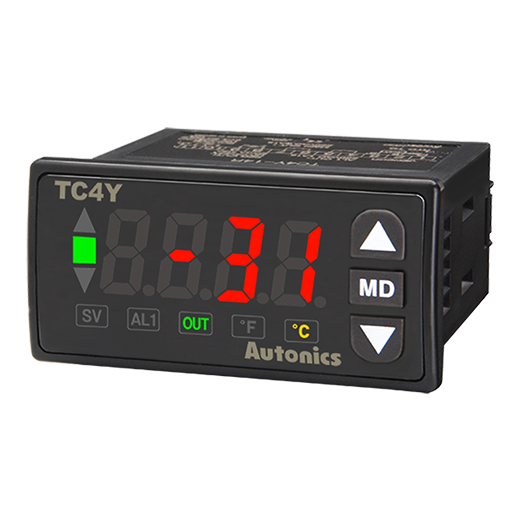

TC4Y

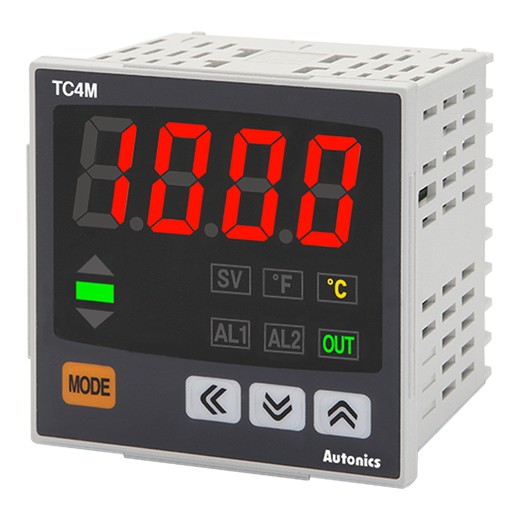

TC4M

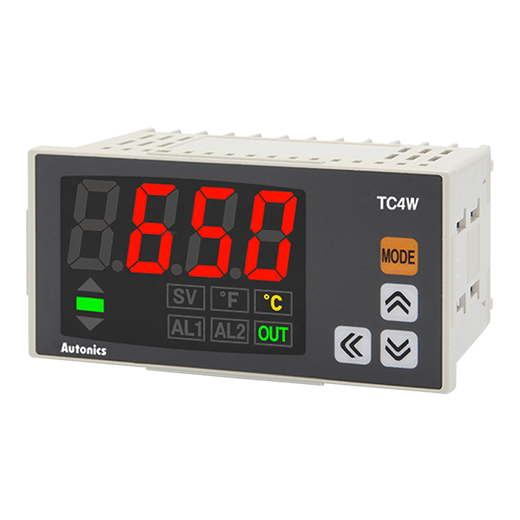

TC4W

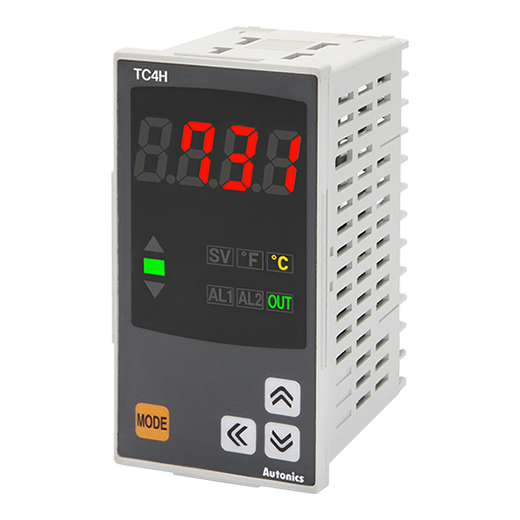

TC4H

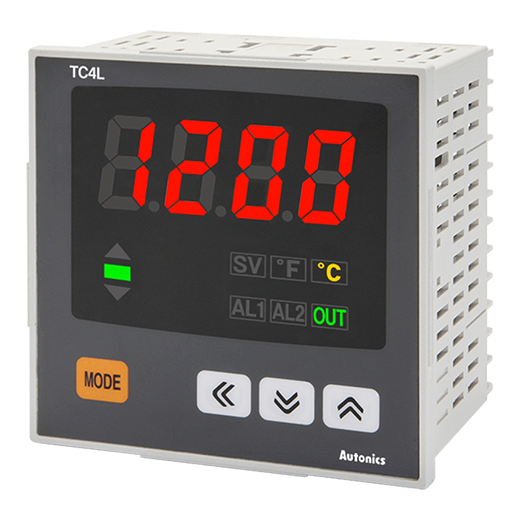

TC4L
