기기명 (Instrument) : Current Probe (전류프로브)

제작회사 (Manufacturer) : PEM (Power Electronic Measurement)

형식 (Model) : CWT Mini (CWT Mini 1, CWT Mini 3, CWT Mini 6, CWT Mini 15,  CWT Mini 30, CWT Mini 60, CWT Mini 150), CWT Mini HF (CWT Mini HF 015, CWT Mini HF 03, CWT Mini HF 06, CWT Mini HF 1, CWT Mini HF 3, CWT Mini HF 6, CWT Mini HF 15,  CWT Mini HF 30, CWT Mini HF 60, CWT Mini HF 150)

세부내용 (Description) :

Overview

The CWT Mini and MiniHF are state-of-the art, clip-around, AC Rogowski current probes with a small form factor and virtually zero insertion impedance.

The New CWT MiniHF combines an innovative screened Rogowski coil providing excellent immunity to interference from fast local dV/dt transients or large 50/60Hz voltages and an extended 30MHz (-3dB) high frequency bandwidth for 100mm coils. The coil has a wide operating temperature from -40°C to +125°C and is available with 5kV peak insulation, 4.5mm thickness.

The CWT Mini features both improved high frequency and low frequency performance. The CWT Mini is available with a coil thickness of 3.5mm (2kV peak) or 4.5mm max (5kV peak).

The CWT range is ideal for power electronic applications, such as monitoring semiconductor switching waveforms or for measurements in electrically noisy environments. The easy-to-use thin, flexible, clip-around coil accurately replicates fast switching current waveforms be they sinusoidal, quasi sinusoidal or pulsed.

Standards and Approvals
 -. CE marked
 -. Designed and Tested to EN 61326-1:2013
 -. Designed and Tested to EN 61010-1 Third Edition
 -. PEM Ltd is an ISO9001:2015 registered company
 -. Patents Pending

Performance

Peak current: 30A peak to 120kA peak
Output: ±6.0V peak corresponding to 'Peak Current' into ≥100kΩ
           ±3.0V peak corresponding to 'Peak Current' into 50Ω

High Frequency Bandwidth (-3dB): 30MHz (100mm coil),  23MHz (200mm coil); CWT MiniHF
                                             20MHz (100mm coil);  15MHz (200mm coil); CWT Mini

Low Frequency Bandwidth (-3dB): Varies with model type (refer to datasheet )

Accuracy (typ.): Calibrated to ±0.2% with conductor central in the Rogowski loop
                    Typical variation with conductor position ±2.0% of reading

Operating temperature range: 0℃ to +40℃ (Integrator electronics)
                                       –40℃ to +125℃ (CWT MiniHF -Coil and cable)
                                       –20℃ to +100℃ (CWT Mini -Coil and cable)

Coil Lengths: 100 or 200mm (custom lengths available)

Peak coil insulation (coil thickness): 2kV peak (3.5mm thickness)  *CWT Mini Only
                                              5kV peak (4.5mm thickness)

Cable Length (coil to integrator): 1m, 2.5m or 4m (custom lengths available)

Power Supply: Option ‘B’ Battery 4 x AA (1.5V standard alkali batteries)
                   Plus - 2.1mm socket for 12V (±10%) DC input

                   Option ‘R’ Rechargeable Battery 4 x AA (1.2V NiMH batteries) with on-board trickle charge circuitry.
                   Plus - 2.1mm socket for 12V (±10%) DC input

Features
 -. Traceable calibration (certificate included)
 -. Thin, clip-around, Rogowski coil for easy insertion into circuits with restricted access
 -. Maximum coil thickness 3.5mm (2kV) or 4.5mm (5kV)
 -. Non-intrusive: Loads the circuit under test by only a few pH’s
 -. No magnetic materials ensures excellent linearity < 0.05% reading
 -. Galvanically isolated measurement

첨부 (Attach)

   파일내용 (The content of file) : Datasheet

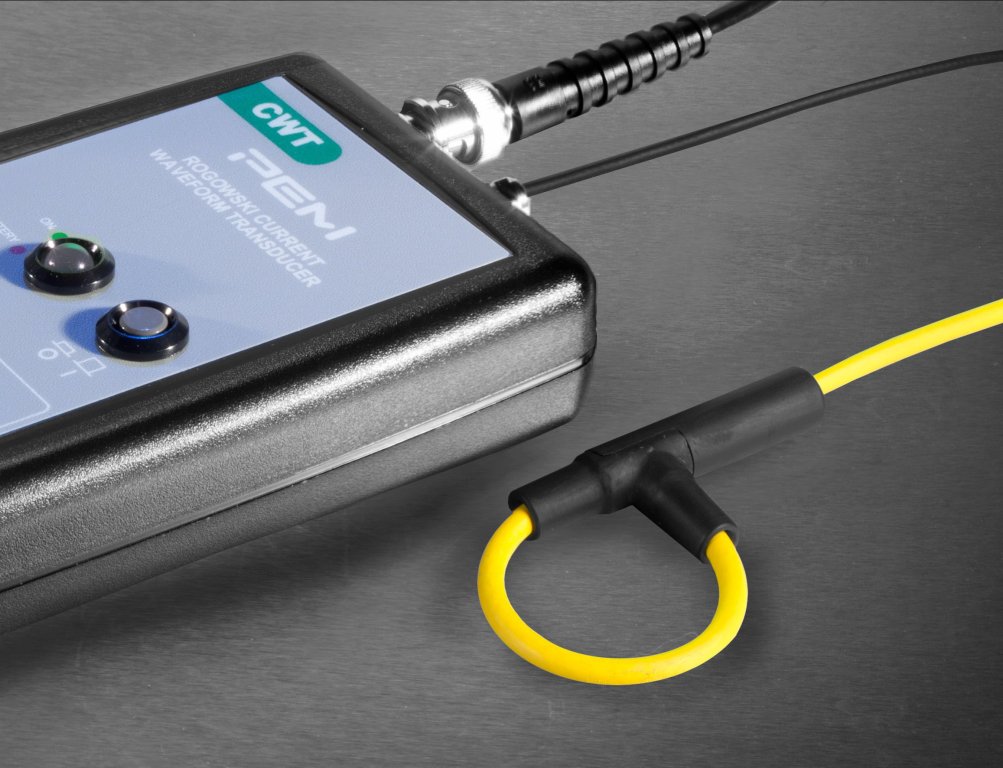

   사진 (Picture)  :
