ITECH / IT9121, IT9121E_AC/DC Power meter

기기명 (Instrument) :  AC/DC Power meter (직류/교류 전력계)

제작회사 (Manufacturer) :  ITECH

형식 (Model) :  IT9121 / IT9121E

세부내용 (Description) :

◆ Specifications:

Voltage Range:
 -. Crest factor 3: 5 V, 30 V, 60 V,150 V,300 V, 600 V
 -. Crest factor 6: 7.5 V, 15 V, 30 V, 75 V, 150 V, 300 V

Direct Current Range:
 -. Crest factor 3: 5 mA, 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 0.5 A, 1 A, 2 A, 5 A, 10 A, 20 A
 -. Crest factor 5: 2.5 mA, 5 mA, 10 mA, 25 mA, 50 mA, 100 mA, 250 mA, 0.5 A, 1 A, 2.5 A, 5 A, 10 A

Sensor input EX1:
 -. Crest factor 3: 2.5 V, 5 V, 10 V
 -. Crest factor 6: 1.25 V, 2.5 V, 5 V

Sensor input EX2:
 -. Crest factor 3: 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V
 -. Crest factor 6: 25 mV, 50 mV, 100 mV, 250 mV, 500 mV, 1 V

Accuracy Voltage and Current:
 -. DC: ± (0.1% of reading + 0.2% of range)
 -. 0.5 Hz ≤ f ≤ 45 Hz: ± (0.1 % of reading + 0.2 % of range)
 -. 45 Hz ≤ f ≤ 66 Hz: ± (0.1 % of reading + 0.2 % of range)
 -. 66 Hz ≤ f ≤ 1 kHz: ± (0.1 % of reading + 0.2 % of range)
 -. 1 kHz ≤ f ≤ 10 kHz: ± (0.1 % of reading + 0.2 % of range) ± (0.07 *f) % of reading + 0.3% of range)
 -. 10 kHz ≤ f ≤ 100 kHz: ± (0.5 % of reading + 0.5 % of range) ± (0.04 x (f-10))% of reading

Accuracy Active Power:
 -. DC: (0.1 % of reading + 0.2 % of range)
 -. 0.5 Hz ≤ f ≤ 45 Hz: ± (0.3 % of reading + 0.2 % of range)
 -. 45 Hz ≤ f ≤ 66 Hz: ± (0.1 % of reading + 0.1 % of range)
 -. 66 Hz ≤ f ≤ 1kHz: ± (0.2 % of reading + 0.2 % of range)
 -. 1 kHz ≤ f ≤ 10 kHz: ± (0.1 % of reading + 0.3 % of range) ± [{0.067x(f-1)}% of reading]
 -. 10 kHz ≤ f ≤ 100 kHz: ± (0.5 % of reading + 0.5 % of range) ± [{0.09x(f-10)}% of reading]

Accuracy Frequency:
 -. ± (0.06 % of reading)
 -. Input bandwidth: DC, 0.5 Hz - 1 MHz

A/D converter:
 -. Simultaneous conversion voltage an current inputs
 -. Resolution: 18-bit
 -. 100 kHz bandwidth
 -. Maximum conversion rate: 10 μs
 -. Continuous maximum Common-mode voltage: 600 Vrms, CAT ?

Power measurements:
 -. Voltage
 -. Current
 -. Active power [W]
 -. Reactive power [var]
 -. Apparent power [VA]
 -. Power factor
 -. Phase difference (°)
 -. Frequency (Hz)
 -. Max/min of voltage (V)
 -. Max/min of current (A)
 -. Crest factor
 -. Integration

Feature set:
 -. Oscilloscope function shows voltage and current
 -. Simultaneous measurement
 -. 4.3-inch color LCD (TFT)
 -. Harmonic measurements (50th harmonic)
 -. Barchart display of harmonics
 -. Current transducer inputs

Connectivity:
 -. LAN, RS-232, USB and GPIB
 -. SCPI programming

첨부 (Attach)

   파일내용 (The content of file) :

     #. Catalog (카달로그):

ITECH IT9121 IT9121E_Catalog.pdf

2.36MB

     #. User Manual (사용설명서):

ITECH IT9121 IT9121E_User Manual.pdf

1.50MB

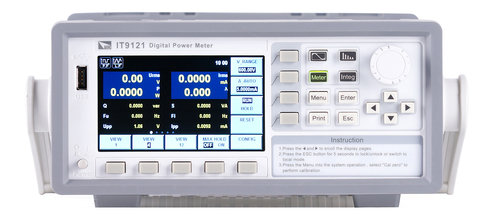

   사진 (Picture)  :

ITECH / IT9121, IT9121E
