기기명 (Instrument) : 디지털 멀티미터 (Digital Multimeter)
제작회사 (Manufacturer) : Chekman (태광전자정밀)
형식 (Model) : TK-203
세부내용 (Description) :
■ TK-203
* 소형 경량 휴대용이
* 견고하고 내구성이 뛰어난 디자인
* 자동전원 차단 / 백라이트 기능 / 홀드 기능
* 표시화면 : 최대 6000 counts
■ Specifications
Range |
Resolution |
Accuracy |
Remark |
|||
DC Voltage |
600㎷ |
0.1㎷ |
±(1.0%+10) |
Input impedance 10㏁ |
||
6V |
1㎷ |
±(0.5%+3) |
||||
60V |
10㎷ |
|||||
600V |
100㎷ |
|||||
1000V |
1V |
±(0.5%+3) |
||||
AC
Voltage |
600㎷ |
0.1㎷ |
±(3.0%+3) |
|||
6V |
1㎷ |
±(1.0%+3) |
||||
60V |
10㎷ |
|||||
600V |
100㎷ |
|||||
700V |
1V |
|||||
OHM |
600Ω |
0.1Ω |
±(0.5%+3) |
Over load protection : 550V DC/AC |
||
6㏀ |
1Ω |
±(0.5%+2) |
||||
60㏀ |
10Ω |
|||||
600㏀ |
100Ω |
|||||
6㏁ |
1㏀ |
|||||
60㏁ |
10㏀ |
±(1.5%+3) |
||||
Diode |
*Test Current : 2㎃ *Test Voltage : Approx 3V |
|||||
Continuity Test |
*Audible Indication : Less than 40±30Ω *Test Voltage : Approx. 1V |
|||||
Capacitor |
10nF |
10pF |
±(5.0%+20) |
Over load protection : 550V DC/AC |
||
100nF |
100pF |
±(2.0%+5) |
||||
1㎌ |
1nF |
|||||
10㎌ |
10nF |
|||||
100㎌ |
100nF |
|||||
1000㎌ |
1㎌ |
|||||
10000㎌ |
10㎌ |
±(5.0%+5) |
||||
Frequency |
99.99Hz |
0.10Hz |
±(0.8%+2) |
Over load protection : 250V DC/AC |
||
999.9Hz |
0.1Hz |
|||||
9.999kHz |
0.001kHz |
|||||
99.99kHz |
0.01kHz |
|||||
999.9kHz |
0.1kHz |
|||||
9.999MHz |
0.001MHz |
|||||
19.99MHz |
0.01MHz |
|||||
DC Current ㎃ A |
60㎃ |
0.01㎃ |
±(1.5%+3) |
Fuse : 0.5A/250V 10A/250 |
||
600㎃ |
0.1㎃ |
|||||
10A |
10㎃ |
|||||
Maximum measuring voltage drop : Full scale mA range is 600mA, measuring range 10A is 200mV. M aximum input current : 10A ( 10초 이내 측정요망) |
||||||
AC Current ∼ ㎃ ∼ A |
60㎃ |
0.01㎃ |
±(1.5%+3) |
Fuse : 0.5A/250V 10A/250 |
||
600㎃ |
0.1㎃ |
|||||
10A |
10㎃ |
|||||
Maximum measuring voltage drop : Full scale mA range is 600mA, measuring range 10A is 200mV. Maximum input current : 10A ( 15초 이내 측정요망 ) |
||||||
Power Supply |
AAA 1.5 × 2EA |
|||||
Dimension |
65(W)×130(H)×32(D)mm, 약 130g |
|||||
Accessories |
사용설명서, 테스트리드, 휴대용가방 |
첨부 (Attach)
파일내용 (The content of file) : Instruction Manual

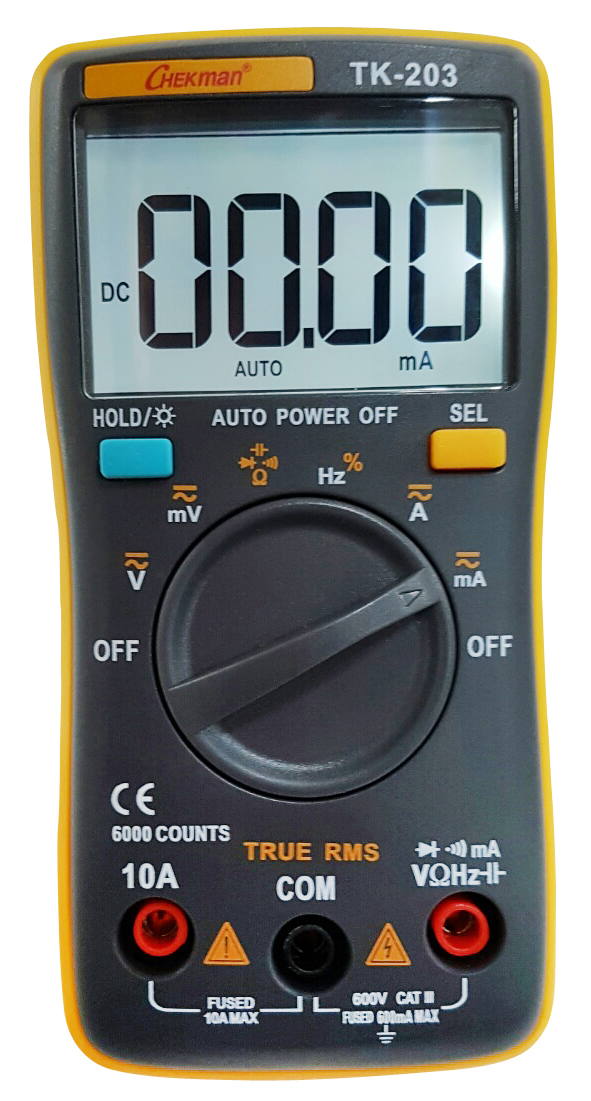

사진 (Picture) :
