기기명 (Instrument) : Digital LCR Meter
제작회사 (Manufacturer) : ED Laboratory
형식 (Model) : EDC - 1620
세부내용 (Description) :
ㆍ0.2%의 정확도와 주위의 온도변화에도 안정도가 높은 LCR측정
ㆍ5digits(LCR 측정) 지시에 의하여 높은 Resolution을 얻음
ㆍLCR값과 함께 D,Q값을 자동지시
ㆍComparator PC-1620-1 (Option)과 함께 자동판별 측정
측정기능 : Inductance 및 Q / Capacitance 및 D / Resistance
측정표시 : 5digits(LCR), 5digits(D,Q)
주파수선택 : 1.02kHz±0.01%, 120Hz±0.01%
Circuit Mode : Parallel, Series
Range : 3ranges 및 Up/Down 자동지시
L 측정 : 0.1μH~999.99H(1kHz 에서) / 1μH~9999.9H(120Hz 에서)
C 측정 : 0.1pF~999.99μF(1kHz 에서) / 1pF~999.9μF(120Hz 에서)
R 측정 : 1mΩ~9.9999MΩ(1kHz 에서) / 10mΩ~99.999MΩ(120Hz 에서)
Q(L 측정에서) : 0.01~999.9(자동측정)
D(C 측정에서) : 0.0001~9.999(자동측정)
정확도 (Accuracy) -
L : 0.2%(200μH~200H 에서)
C : 0.2%(200pF~200μF 에서)
R : 0.2%(2Ω~2MΩ)
Q : 0.01+0.2(1+Q)%
D : 0.001+0.2(1+D)%
DC Bias(Ext) : 45/0.45/0.0045mA (range 1, 2, 3에서) 30V Max.
사용온도 : 0~45℃, 80% RH 이하
입력전원 : AC 220V, 50/60Hz
외형크기 : 370(W)×110(H)×345(D)mm
무게 : 6.6kg
ㆍTest Fixture TF-1620 (Option)
ㆍPresettable Comparator PC-1620-1
첨부 (Attach)
파일내용 (The content of file) :

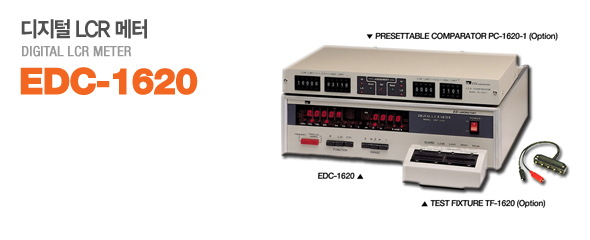

사진 (Picture) :
