기기명 (Instrument) : ScopeMeter
제작회사 (Manufacturer) : Fluke
형식 (Model) : 190 series / 120 series
세부내용 (Description) :
ScopeMeter Fluke 190 시리즈와 120 시리즈의 사양과 장단점
Fluke ScopeMeter 시리즈는 고급 디지털 오실로스코프로, 전기 및 전자 장비의 진단 및 수리 작업에 필수적인 도구입니다. Fluke 190 시리즈와 Fluke 120 시리즈는 산업 현장, 기계 유지보수, 전기 시스템 검사 등 다양한 분야에서 널리 사용되는 모델들입니다. 각 시리즈는 특정 요구 사항을 충족하는 고유한 사양과 기능을 가지고 있습니다. 이번 글에서는 Fluke 190 시리즈와 Fluke 120 시리즈의 사양과 장단점을 자세히 비교하여 설명합니다.

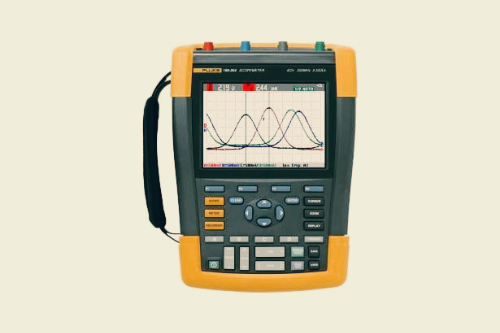

1. Fluke 190 시리즈 사양
Fluke 190 시리즈는 휴대용 디지털 오실로스코프로, 고성능을 제공하면서도 견고하고 휴대하기 편리한 디자인을 갖추고 있습니다. 이 시리즈는 산업 환경에서의 신뢰성과 정밀도를 요구하는 작업에 적합합니다.
주요 사양:
- 채널 수: 2 또는 4채널 모델 선택 가능
- 대역폭:
- 190-204: 200 MHz
- 190-304: 300 MHz
- 190-504: 500 MHz
- 샘플링 속도: 최대 5 GSa/s
- 메모리 깊이: 최대 20 Mpoints (채널당)
- 디스플레이: 6인치 컬러 LCD, 800 x 480 해상도
- 입력 전압 범위: ±400 V DC/AC
- 측정 기능:
- 파형 캡처 및 분석
- 주파수 분석
- 전압, 전류 파형 측정
- 수치 및 파형 분석
- 트리거 기능
- 자동 파형 해석 및 계산
- 배터리 수명: 약 7시간 지속 사용 (충전식 리튬 이온 배터리)
- 기타 기능:
- IP51 등급: 방진 방수 기능
- 충격 흡수형 케이스
- USB 포트 및 PC 소프트웨어 지원
장점:
- 고성능 대역폭과 고속 샘플링으로 정밀한 파형 분석 가능
- 4채널 모델로 복잡한 전기 회로 분석에 유리
- 높은 메모리 깊이로 긴 시간 동안의 신호 기록 가능
- 견고한 디자인과 방수 방진 기능으로 현장 작업에 적합
- 넓은 전압 범위로 다양한 전기 장비의 측정 가능
- USB 및 PC 연결 기능을 통해 데이터 전송 및 분석
단점:
- 가격이 상대적으로 비쌈 (고급 기능으로 인해 비용이 높은 편)
- 배터리 수명이 약 7시간으로 긴 시간 연속 사용 시 부족할 수 있음
- 초보자에게는 다소 복잡한 기능이 많아 사용에 어려움이 있을 수 있음

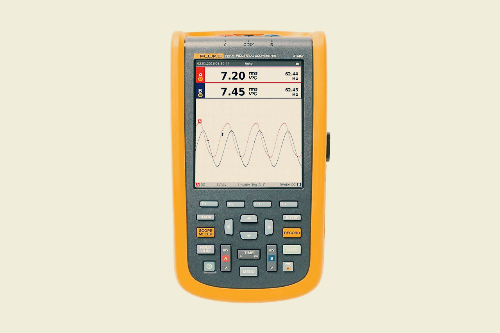

2. Fluke 120 시리즈 사양
Fluke 120 시리즈는 산업 현장에서 사용되는 중급형 디지털 오실로스코프로, 다양한 전기 및 전자 장비의 점검에 적합한 모델입니다. Fluke 190 시리즈에 비해 가격대가 낮고 간단한 기능을 제공하지만, 여전히 정확하고 신뢰성 있는 측정을 지원합니다.
주요 사양:
- 채널 수: 2채널
- 대역폭:
- Fluke 123: 40 MHz
- Fluke 124: 40 MHz
- Fluke 125: 100 MHz
- 샘플링 속도: 최대 2.5 GSa/s
- 메모리 깊이: 최대 25 kpoints
- 디스플레이: 3.5인치 컬러 LCD, 320 x 240 해상도
- 입력 전압 범위: ±600 V DC/AC
- 측정 기능:
- 파형 캡처 및 분석
- 전압, 전류, 주파수 측정
- 캡처한 파형의 자동 분석
- 최대/최소 값 측정
- 배터리 수명: 약 5시간 지속 사용 (AA 배터리 6개)
- 기타 기능:
- IP51 등급: 방수 방진 기능
- 충격 흡수형 디자인
- 자동 파형 해석
- USB 포트로 데이터를 PC로 전송 가능
장점:
- 합리적인 가격으로 기본적인 오실로스코프 기능 제공
- 간단한 인터페이스와 자동 파형 해석으로 사용이 용이
- 저장된 데이터를 PC로 전송해 후속 분석 가능
- 경량으로 휴대성이 뛰어나 현장 작업에 적합
- 견고한 내구성과 방수 방진 기능으로 거친 환경에서도 사용 가능
단점:
- 대역폭이 낮아 고속 신호 분석에는 적합하지 않음
- 메모리 깊이가 짧고, 샘플링 속도가 Fluke 190 시리즈에 비해 낮음
- 배터리 수명이 짧아 장시간 연속 사용에 불편함
- 고급 기능 부족: 고급 파형 분석 기능이나 4채널 모델이 없음
3. Fluke 190 시리즈와 120 시리즈 비교
항목Fluke 190 시리즈Fluke 120 시리즈
| 채널 수 | 2채널 또는 4채널 선택 가능 | 2채널 |
| 대역폭 | 최대 500 MHz | 최대 100 MHz |
| 샘플링 속도 | 최대 5 GSa/s | 최대 2.5 GSa/s |
| 메모리 깊이 | 최대 20 Mpoints | 최대 25 kpoints |
| 디스플레이 | 6인치 컬러 LCD (800x480) | 3.5인치 컬러 LCD (320x240) |
| 입력 전압 범위 | ±400 V DC/AC | ±600 V DC/AC |
| 배터리 수명 | 약 7시간 지속 사용 | 약 5시간 지속 사용 |
| 가격대 | 고급형, 가격이 비쌈 | 중급형, 상대적으로 저렴 |
| 기능 | 고급 기능 (4채널, 고속 샘플링, 고성능 대역폭) | 간단한 기능 (기본적인 파형 분석 기능) |
| 사용 용도 | 복잡한 전기 시스템 분석 및 고급 진단 필요 | 일반적인 전기 및 전자 장비 점검 |
4. 결론: Fluke 190 시리즈 vs 120 시리즈 선택 가이드
Fluke 190 시리즈와 Fluke 120 시리즈는 모두 뛰어난 성능을 제공하는 디지털 오실로스코프입니다. 선택은 사용자의 필요한 기능과 예산에 따라 달라집니다.
- Fluke 190 시리즈는 고급 기능을 갖추고 있으며, 4채널 지원과 고속 샘플링을 제공해 복잡한 전기 시스템 분석과 고급 진단이 필요한 작업에 적합합니다.
- Fluke 120 시리즈는 저렴한 가격대와 간단한 기능으로 일반적인 전기 및 전자 장비 점검을 수행하는 데 적합하며, 휴대성이 뛰어나 현장 작업에 유리합니다.
따라서, 고급 진단과 고속 분석이 필요한 경우 Fluke 190 시리즈를 선택하고, 기본적인 전기 시스템 점검이나 예산이 제한된 경우에는 Fluke 120 시리즈가 더 적합합니다.
첨부 (Attach)
파일내용 (The content of file) : Technical Data / Data Sheet / 사용 설명서 / 카달로그
사진 (Picture) :
